兴达易控PROFINET转MODBUS TCP转网关配置案例:本案例是将兴达易控MODBUS TCP转Profinet网关作ModbusTCP主站设备数据接入到西门子PROFINET网络中。使用设备为西门子S7-1200型PLC,兴达易控XD-ETHPN20型网关。

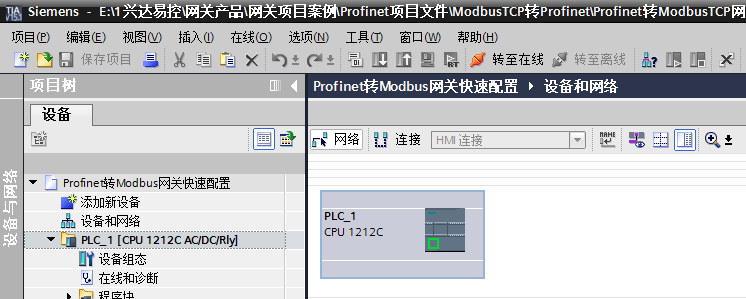

打开西门子博图软件建立新项目

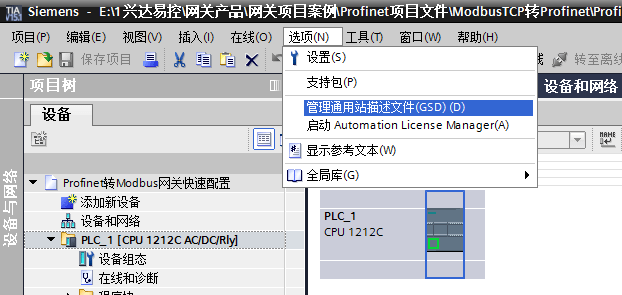

安装GSD文件

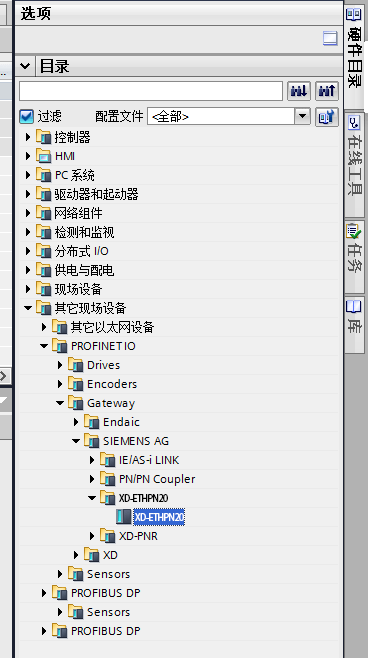

在硬件目录--PROFINET IO--gateway--XD-ETHPN20--XD-ETHPN20

PROFINET转MODBUS TCP网关添加视图里（兴达易控XD-ETHPN20）

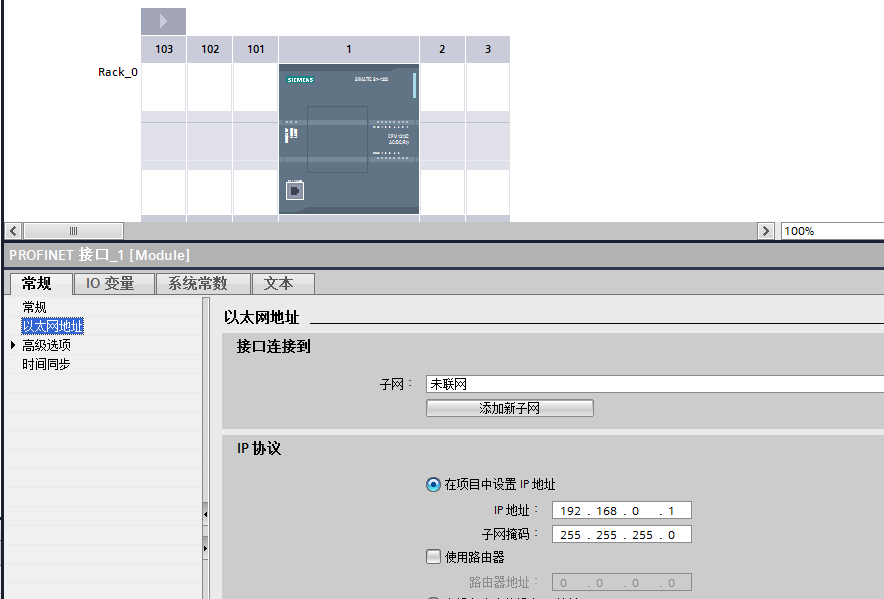

设置设备名称和IP地址为192.168.0.1

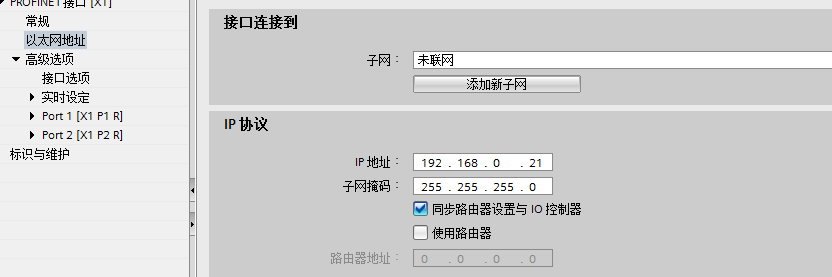

Profinet转ModbusTCP网关IP地址为192.168.0.21

鼠标摁住PLC的Profinet口拖拽到兴达易控Profinet转ModbusTCP网关的Profinet从站通信口

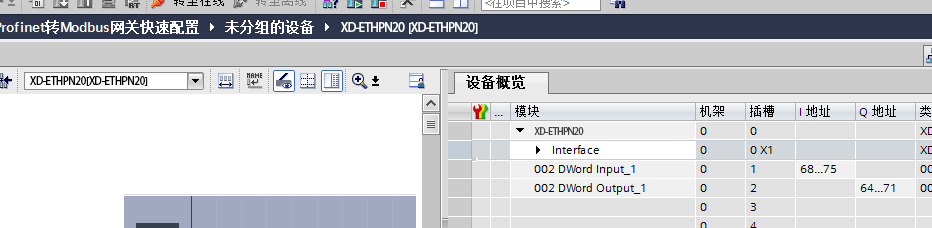

配置输入输出字节长度

本例为8个字节即4个寄存器

MODBUS TCP转PROFINET网关下载配置

设置网关参数

点击新建选择PN2MC

设置网关在PROFINET网络中的设备名和IP地址

（注意：要和博图中组态一致）（兴达易控XD-ETHPN20）

右键插入NODE并设置从站IP（兴达易控XD-ETHPN20）

右键选择所需功能码

（本例是用电脑本机模拟ModbusTCP客户端。所以这里IP地址跟电脑的IP地址保持一致。为03功能码）（兴达易控XD-ETHPN20）

设置寄存器数量及其他参数

在组态软件中监控设备数值

通过上面的简单配置利用兴达易控Profinet转ModbusTCP网关，可实现在不懂1200PLC的程序的情况下，把Modbus TCP网关接入到Profinet网络
