兴达易控PROFINET远程IO耦合器（XD9000）：PROFINET 由PROFIBUS 国际组织（PROFIBUS International，PI）推出，是新一代基于工业以太网技术的自动化总线标准。；

PROFEINT远程IO（XD9000）内置2000mA电源，自用并给后续模块供电；组态简单配合西门子S7-200 、S7-1200、S7-1500、Profinet板卡等主站；通用两路以太网总线接口，体积小巧。

打开博图加载兴达易控免费提供的GSD文件

在硬件目录里添加GSD驱动文件XD9000

连 接 PLC PROFINET接口与XD9000 PROFINET从站接口连接，选中XD9000网关驱动右击，分配设备名称，

搜索到XD9000驱动设备，点击分配设备名称

PROFINET IO网关安装之后，在硬件目录里添加输入输出模块，如XD2008

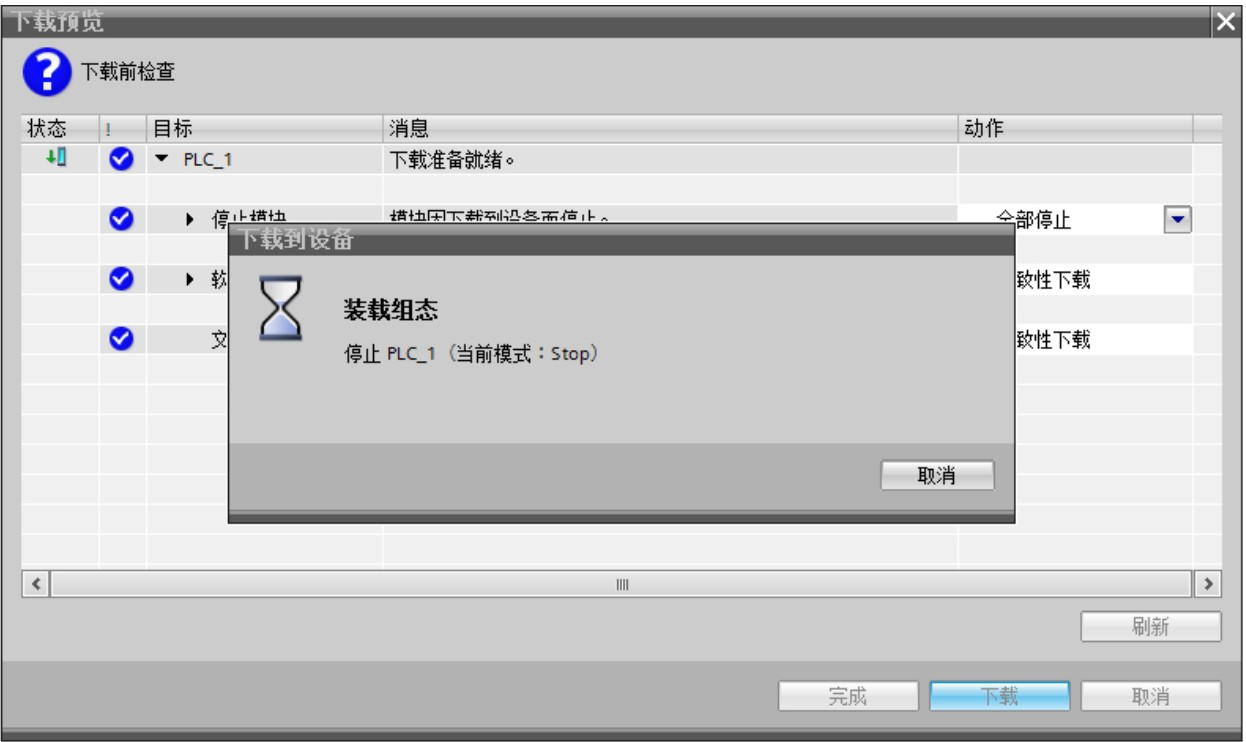

搜索成功后点击下载

下载成功后，重新上下电，PROFINET远程IO XD9000的 SYS 灯以 1HZ 闪烁，RUN 灯常亮、BF 灯灭。

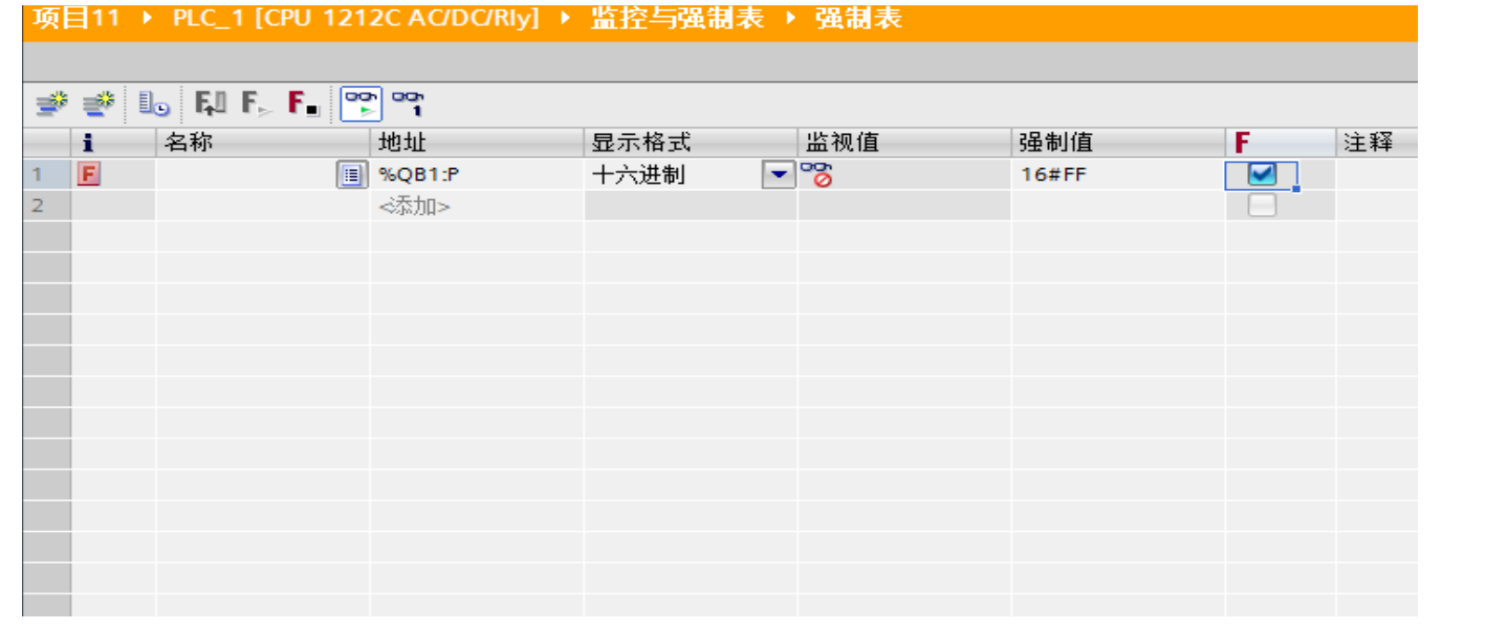

输入地址，在强制值栏下输入要强制的值。以拓扑 XD9000 – XD2008 为例，在设备概况中可以看到XD2008对应的地址为 1，在地址栏输入地址QB1，对应的值输入值 FF，然后选中，单击强制按钮，对应的 XD2008各个通道灯亮

QB 和QW 表示输出，其中QB 占一个字节，QW占两个字节；IB 和IW 表示输入，其中IB 占一个字节，IW 占两个字节

以上就是兴达易控PROFIENT远程IO模块（XD9000）在博图里快速配置过程
