200PLC转以太网与1200put get通信
点击:174发布时间:2024-10-08
本案例通过兴达易控ppi-eth-xd1.0ppi以太网模块引入西门子PLC200 PLC 224或226、port0或port1串口,并将200PLC接入以太网,实现与1200plc的S7进出口通信。
工具:一个200 PLC
一个开关

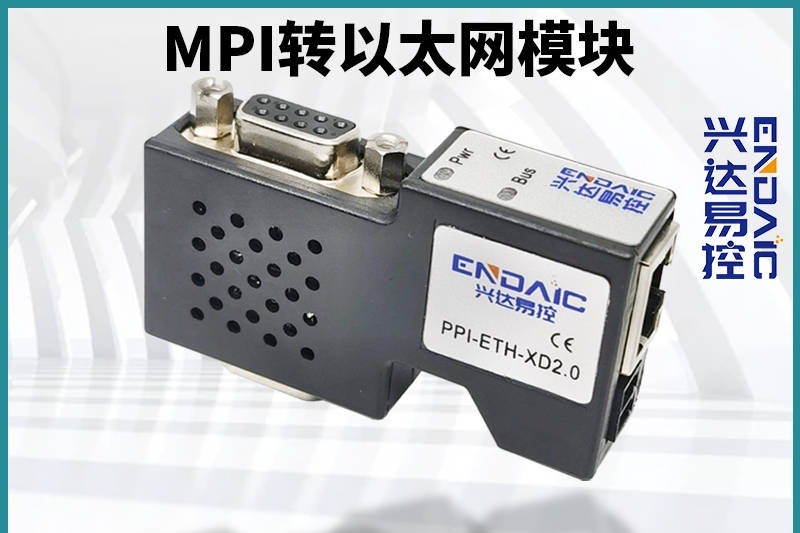

兴达易控ppi-eth-xd1.0ppi转以太网模块
现在开始软件配置
1、通过兴达易控以太网模块转出的200 PLC的网络端口配置与200 SRT和1200 put/get的网络端口配置相似。让我们开始配置此案例
2、打开博图,增加1200plc硬件配置

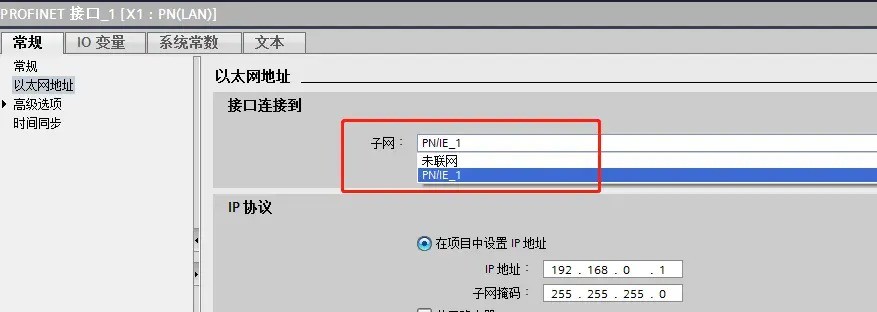

新建子网连接

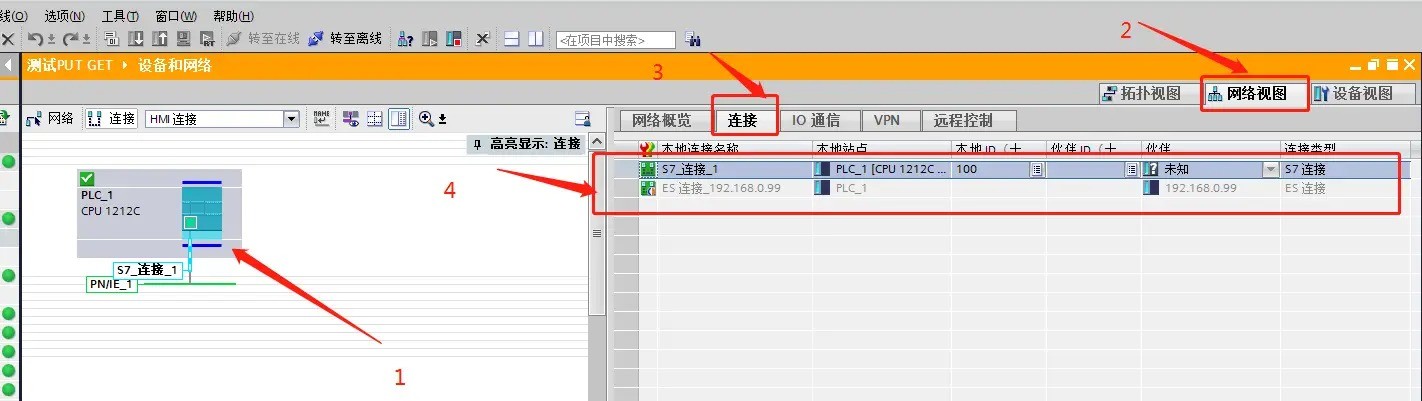

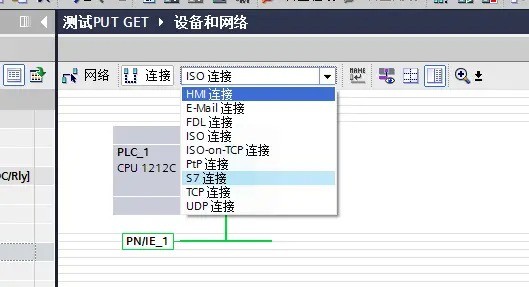

单击连接-连接

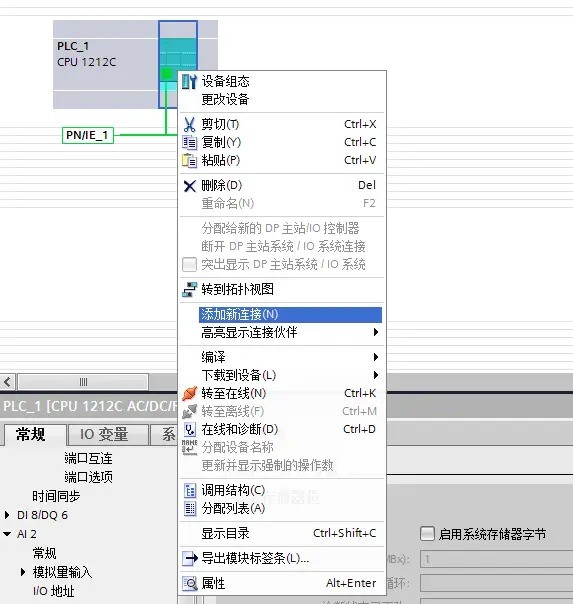

添加新连接

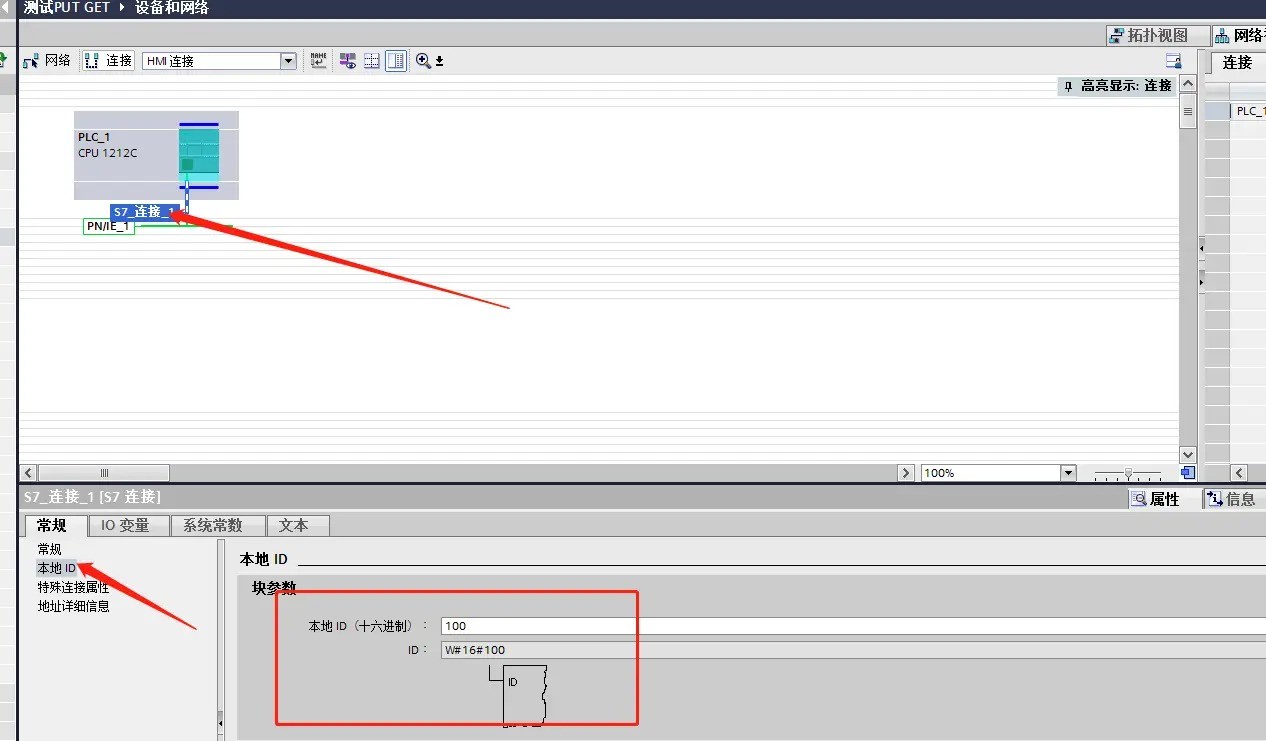

单击新建链接-属性-本地ID号。记住此ID并稍后使用

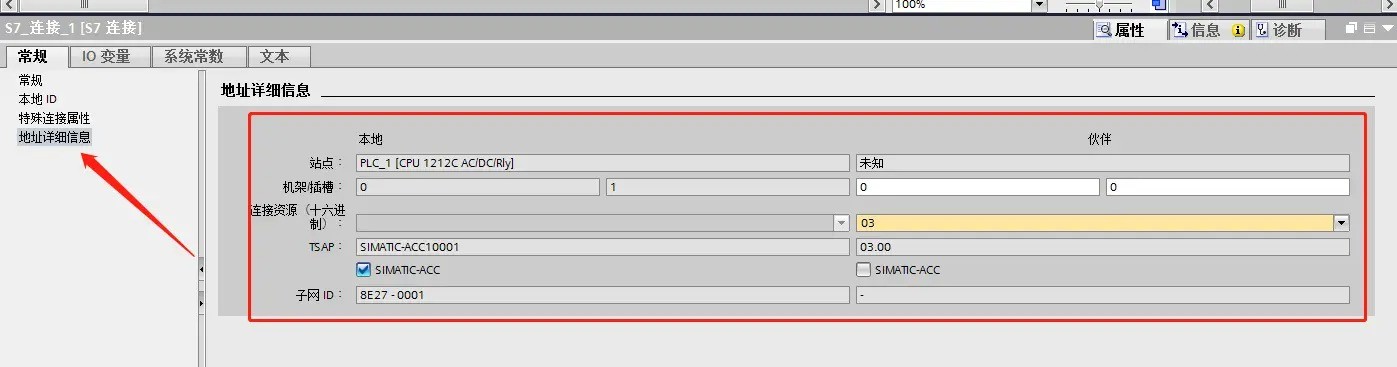

在地址详细信息中保留默认值

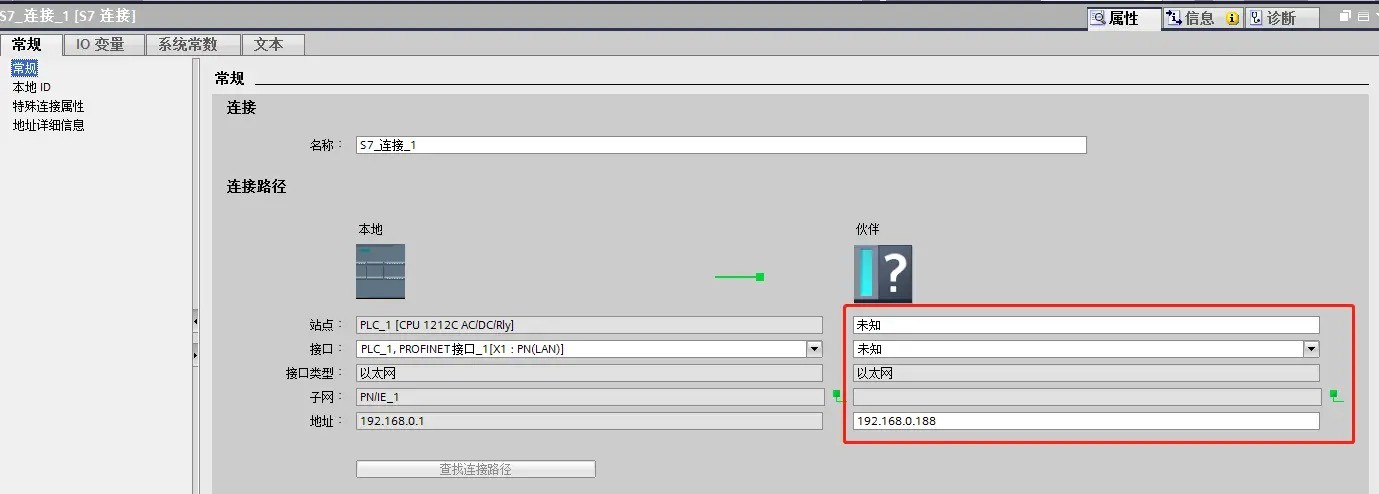

常规参数中,伙伴以太网连接,IP地址为兴达易控以太网模块地址,192.168.0.188

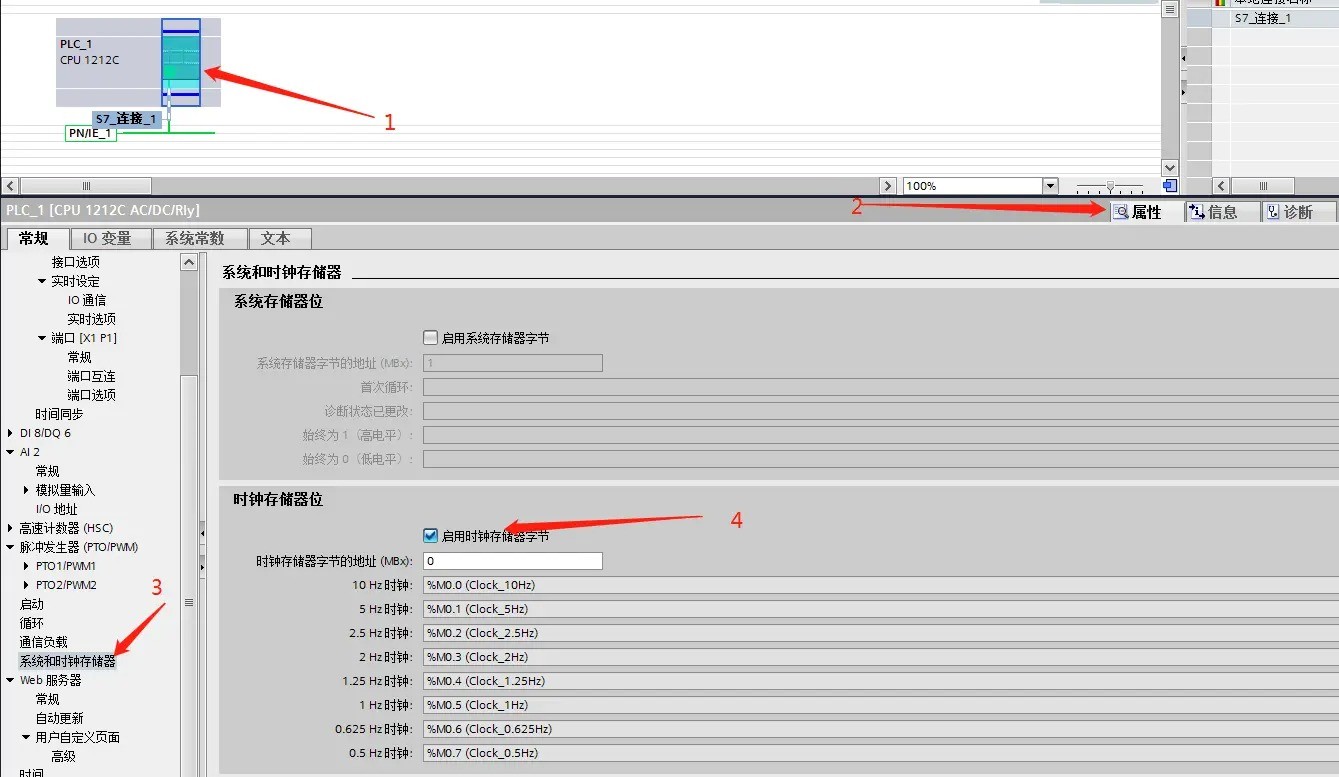

选择PLC以启用属性-常规-系统和时钟内存-时钟内存位中的时钟存储字节
下载硬件配置,联机监视并成功连接

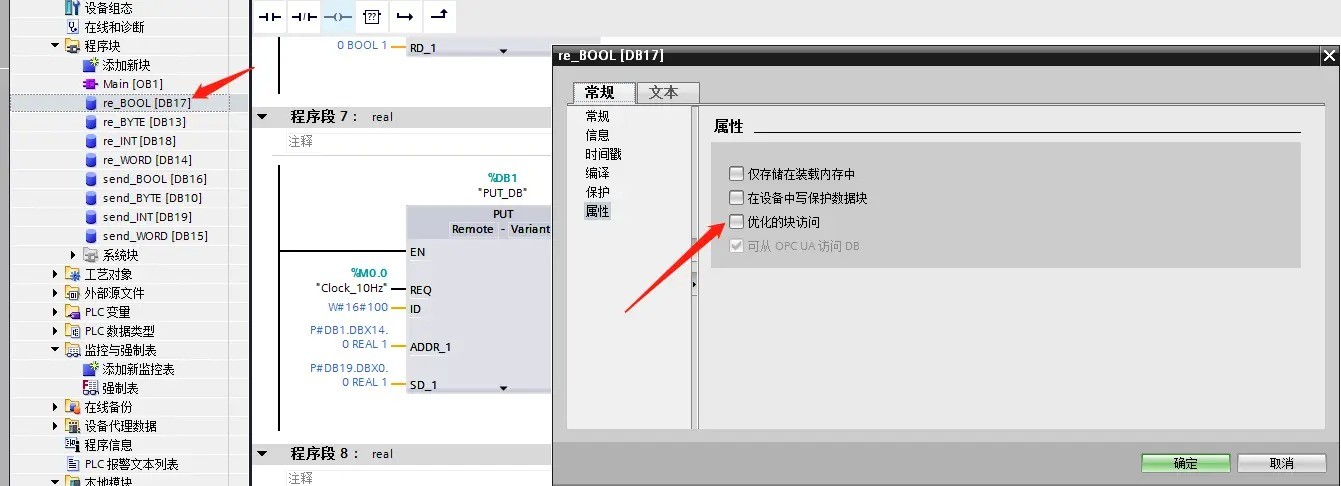

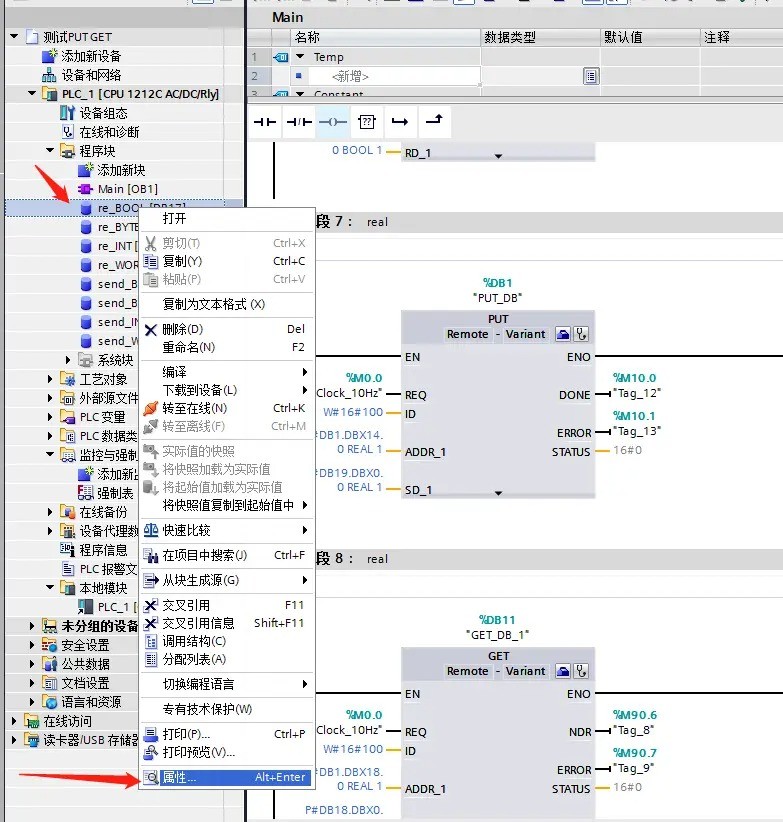

创建以下DB块作为发送和接收数据,并取消对每个DB块属性的访问以优化块

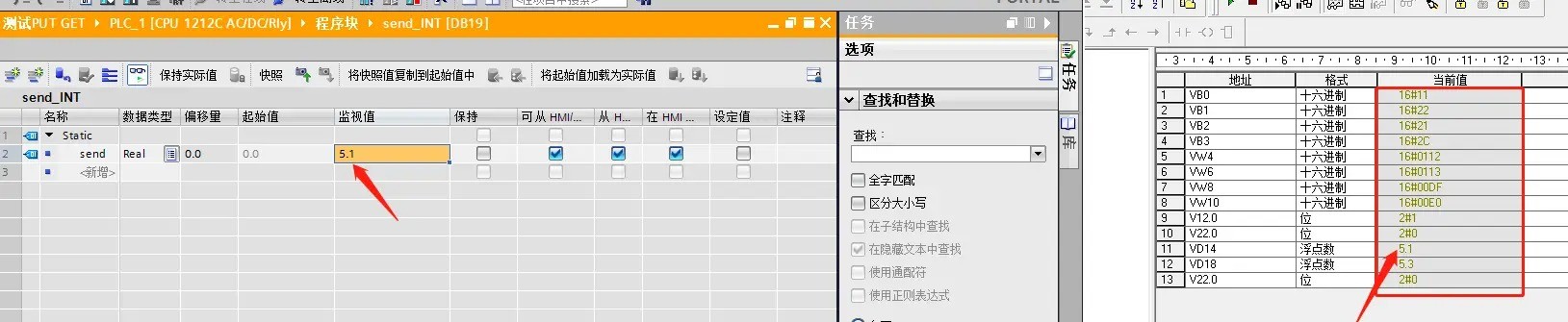

开启监控后,1200的db9-db19数据可以放入200PLC的db1数据块并成功上传
在增加S7通信的put/get程序块后,通过兴达易控PPI eth xd10以太网模块,可实现200plc224或226 PPI的串行通信,并可实现200PLC与1200plc之间的数据交换。同样,使用兴达易控PLC以太网模块也可以实现与300 PLC串口的MPI通信和与1200/1500 PLC的以太网通信
