300PLC转以太网连接易控组态软件以太网通信
点击:31发布时间:2024-10-08

西门子S7300系列PLC利用MPI转以太网模块实现300PLC串口转以太网通信,本案例用PLC的是315-2DP,此型号PLC有两个通信接口分别是MPI、DP口。

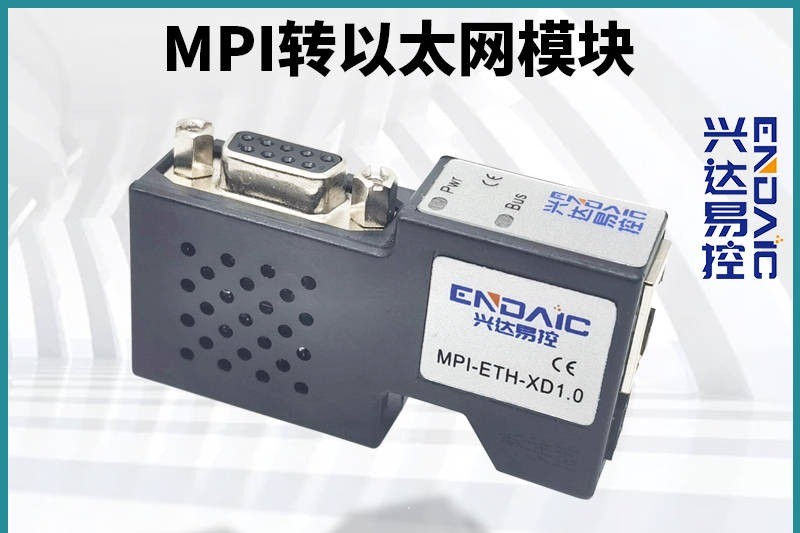

首先把300PLC连接兴达易控MPI转以太网模块MPI-ETH-XD1.0通过ModbusTCP或者是S7TCP 与上位机组态软件通信组”。

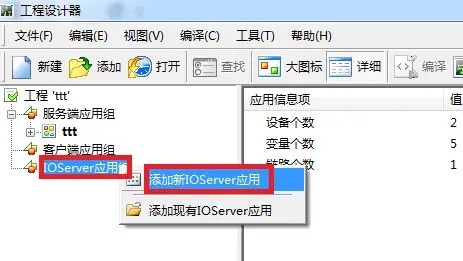

1. 新建工程并打开工程,右击“IOServer 应用组”,选择“添加新 IOServer 应用

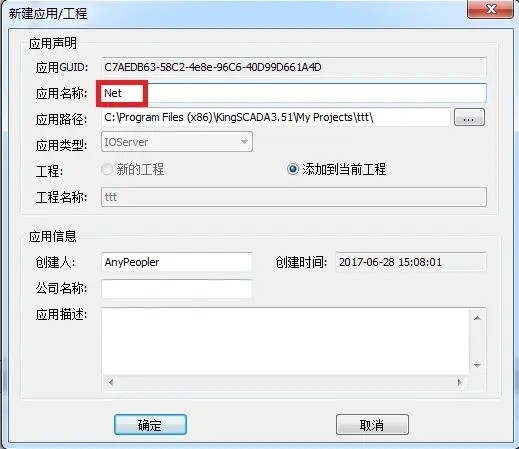

在弹出对话框中,填入“应用名称”, 点击“确定”。

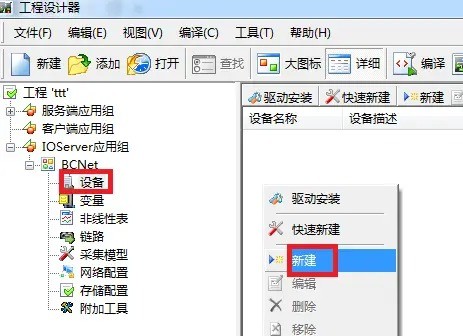

1. 选择“设备”,在右边空白区域,点击鼠标右键,选择“新建”。

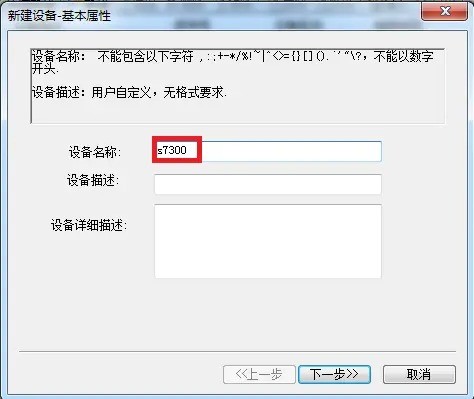

2. 在“设备名称”处输入一个名称,点击“下一步”。

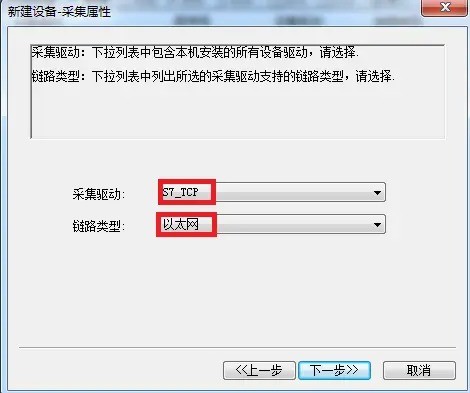

3. “采集驱动”选择“S7_TCP”;“链路类型”选择“以太网”,点击“下一步”。

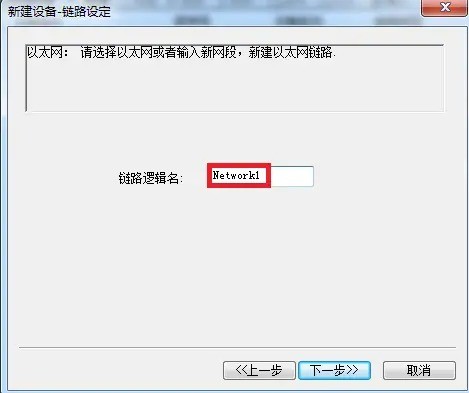

4. “链路逻辑名”默认即可,点击“下一步”。

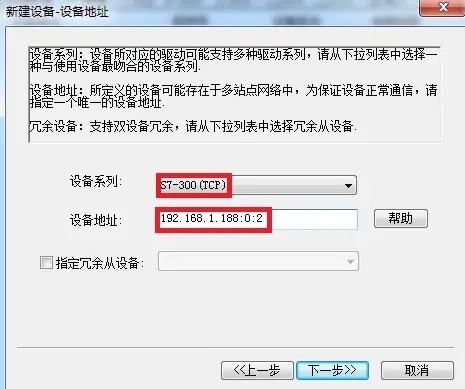

5. “设备系列”选择“S7-300(TCP)”,“设备地址”的格式为:MPI-ETH-XD1.0的 IP 地址:0:2, 这里MPI-ETH-XD1.0 的 IP 地址为 192.168.1.188,点击“下一步”。

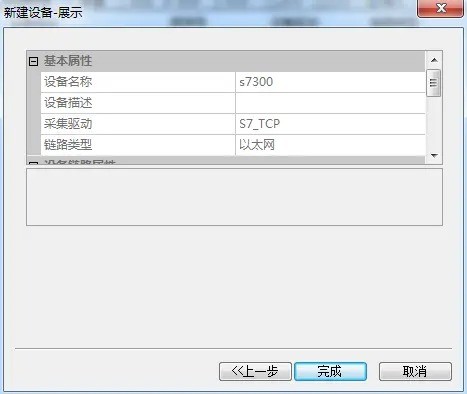

6. 其他参数默认,直至完成。
