MODBUS转RROFINET在SMART编程软件快速配置
点击:70发布时间:2024-10-08

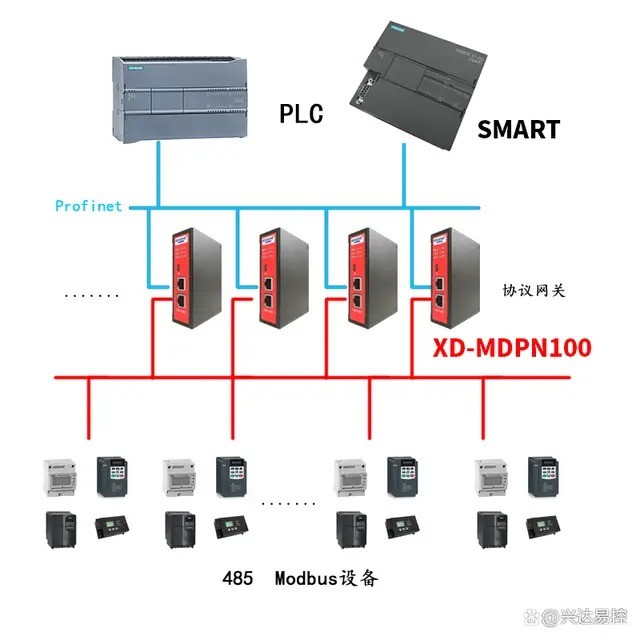

下面介绍西门子200smart通过兴达易控MODBUS RTU转PROFINET网关,实现200Smart无需编程与MODUBUS主从站设备通信的快速配置

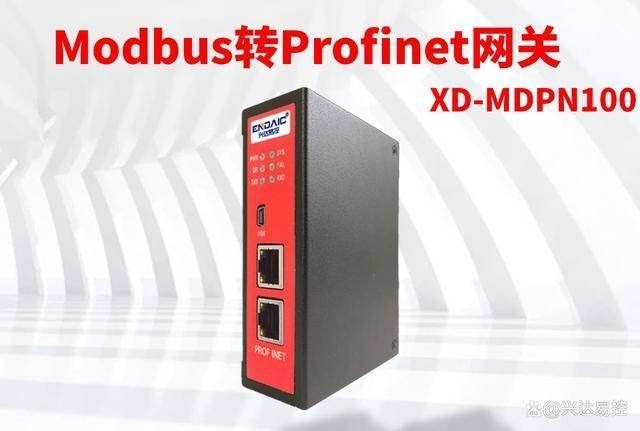

用料:200Smart PLC、MODBUS转PROFINET网关XD-MDPN100、Smart编程软件(V2.5及以上的版本)

打开Smart编程软件,选择您使用的plc,以我们的SR20为例,选择CPU

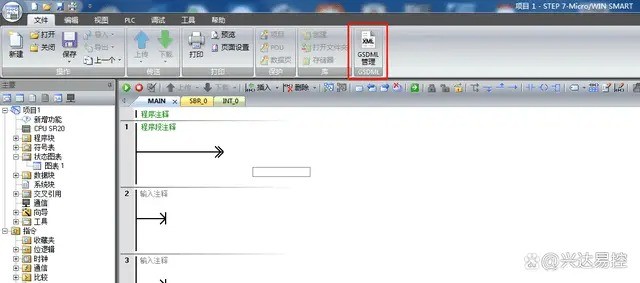

安装MODBUS转PROFINET网关,加载GSD文件

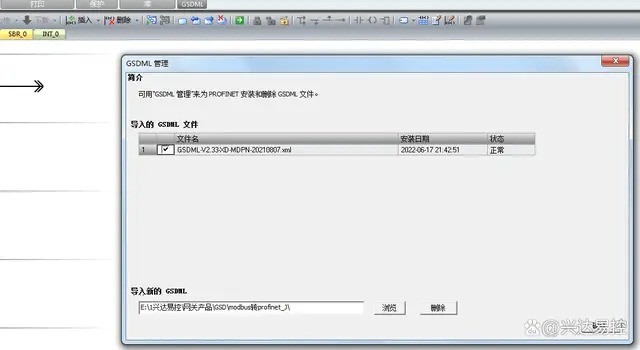

选择兴达易控免费提供的GSD文件勾选文件名,点击确定

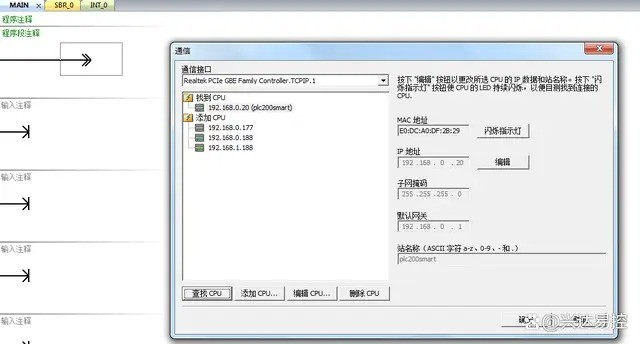

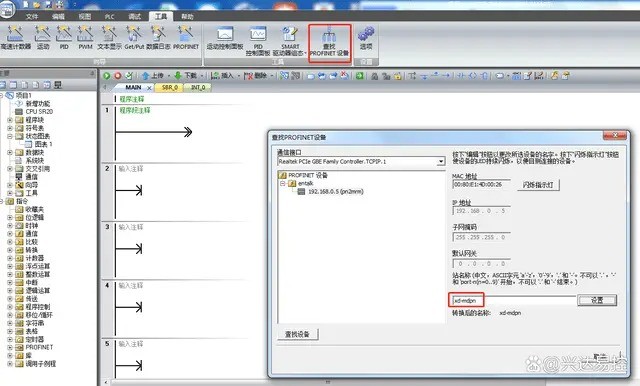

PLC连接成功之后,查找我们的Profinet,查找成功之后修改设备名称,记住设备名

称,后面组态时必须要保持一致

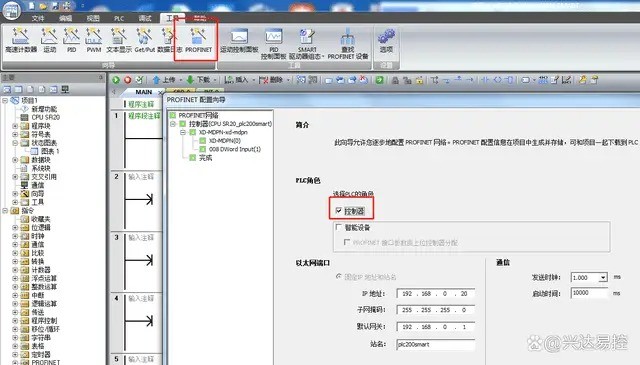

组态profinet从站,点击下一步

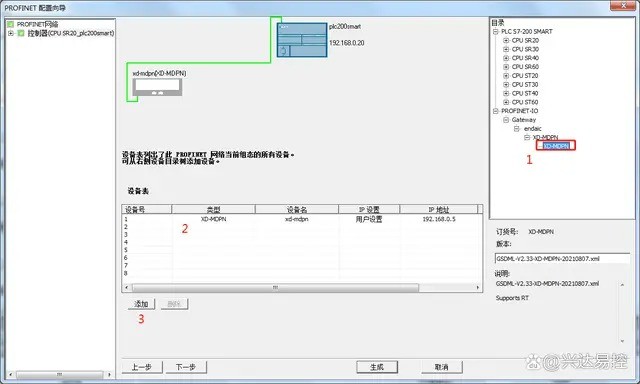

添加XD-MDPN100驱动文件

注意:网关的IP地址与SmartPLC自身IP地址在通一网段

设置设备名:xd-mdpn IP设置:用户设置 点击下一步

给网关添加读写的数据长度,案例中用读取数据为例,记下系统默认分配的起始地址为128

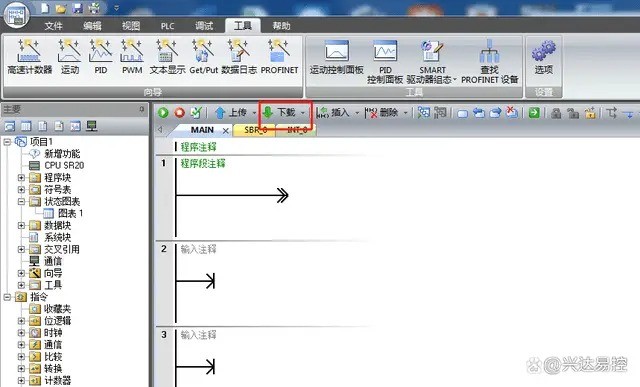

下载配置到PLC

打开图表建立地址监控,读取起始地址为128开始

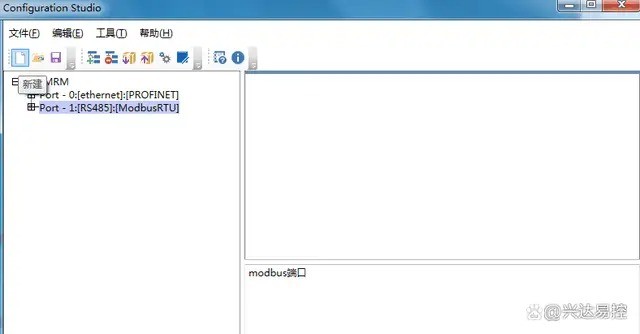

打开MODBUS转PROFINET网关配置软件,建立工程

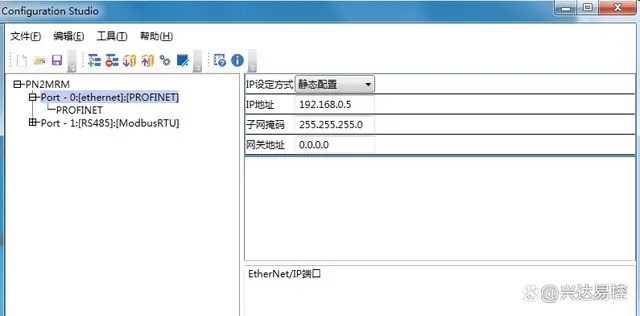

设定IP地址(IP地址与在smartPLC配置的IP地址保持一致)

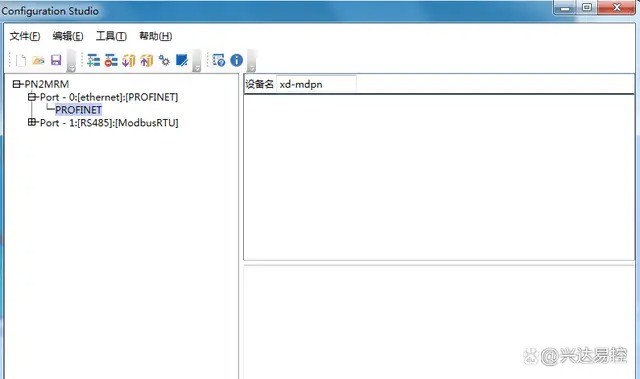

配置设备名称xd-mdpn

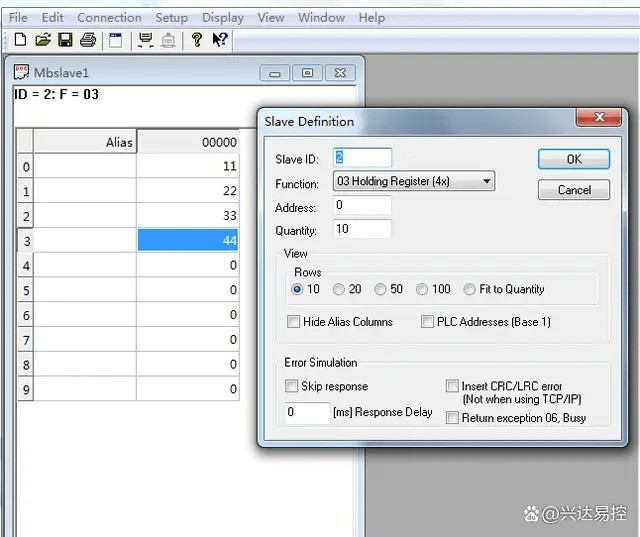

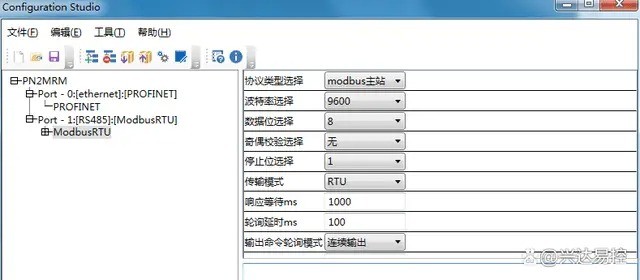

新建MODBUS主站,从站这里用USB转485模拟通讯参数与软件保持一致

这里读取4个字,用03功能码

发送4个字的数据

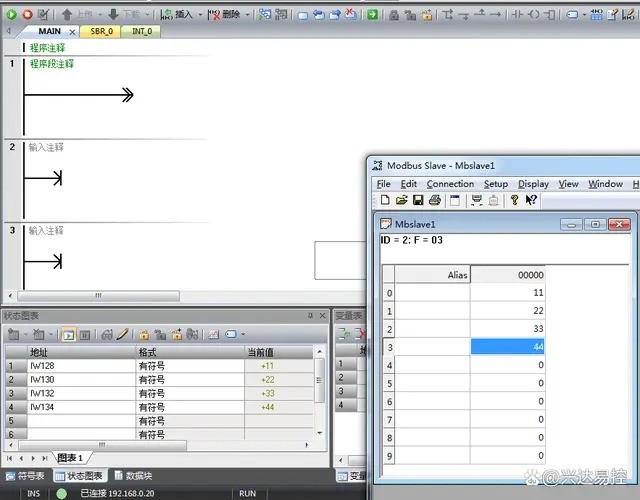

数据上传读取成功

经过上面MODBUS转PROFINET网关(XD-MDPN100)的简单配置可实现在改造项目中PLC无需编程可实现200Smart自带PROFINET转MODBUS RTU通信
