EtherNet/IP转Modbus RTU
点击:160发布时间:2024-11-11

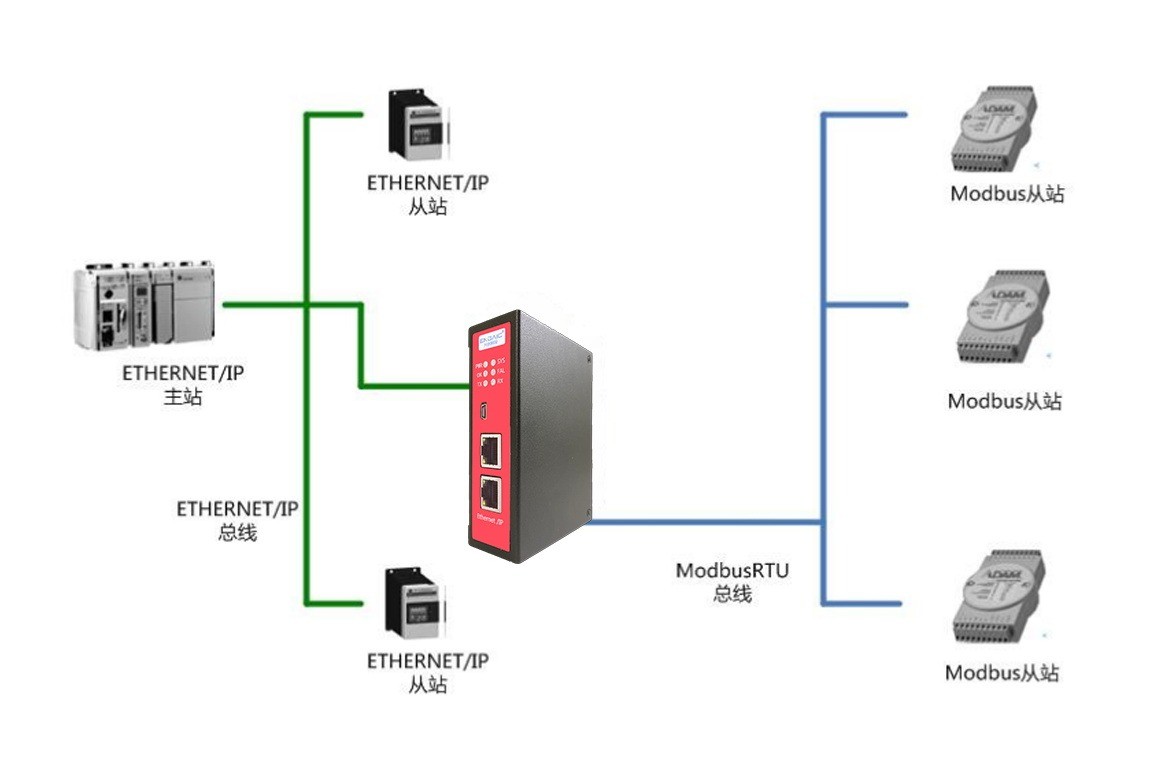

该产品实现了EtherNet/IP网络与Modbus RTU串行总线之间的数据通信,并支持RS232和RS485通信。EtherNet/IP与Modbus RTU网络之间的无缝内部连接。

1、产品特点


●应用广泛:应用于 Modbus RTU 接口的变频器、智能高低压电器、电量测量装置、智能现场测量设备、仪表、PLC、DCS、FCS 等等。

●配置简单:用户不必了解 Modbus 和 EtherNet/IP 细节,只需要参考手册,根据

要求就能配置网关,不需要复杂编程,即可在短时间内实现连接功能。

2、技术指标

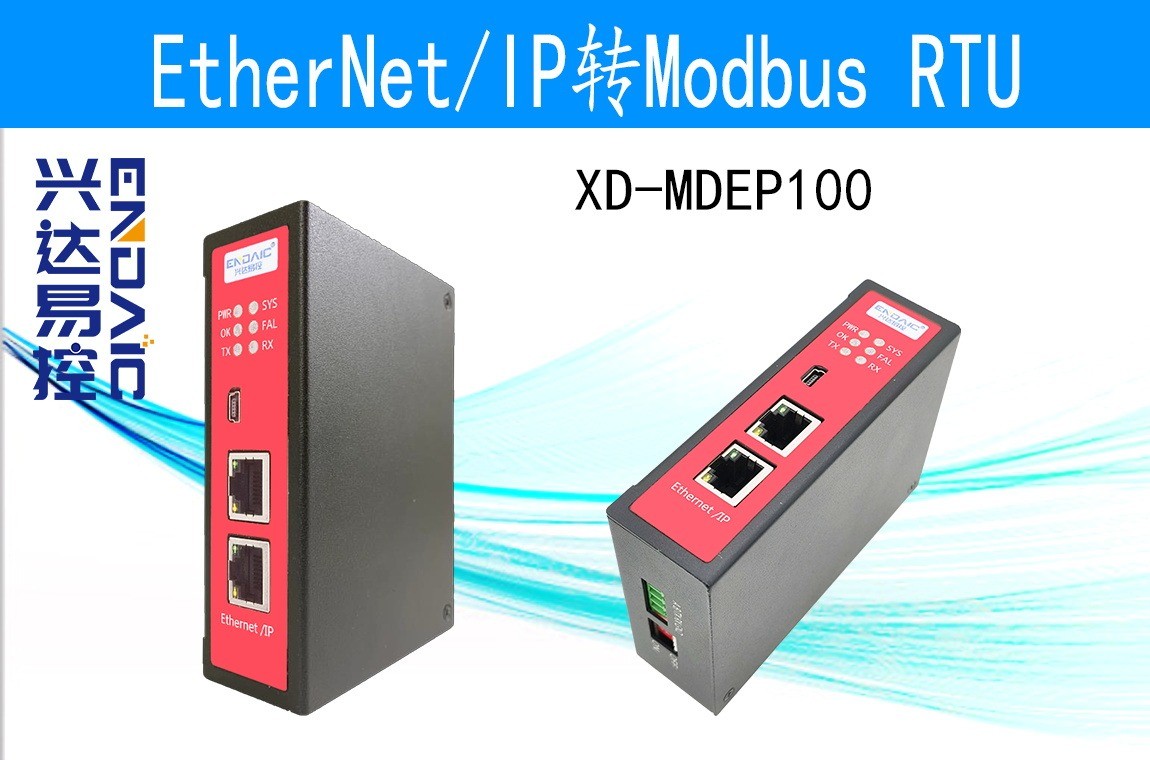

●XD-MDEP100 设备在 EtherNet/IP 一侧为 EtherNet/IP 适配器,在 RTU 一侧通过 RS485 可以作为 Modbus 主站,也可以通过 RS232 支持自由协议通讯;

●支持 EtherNet/IP 协议;

●支持最大的输入字节数为 500 字节,最大的输出字节为 500 字节,输入输出字节的长度由Rockwell Logix 控制器设定(本手册以 Logix 控制器为参考);

3、功能码


支持 01H、02H、03H、04H、05H、06H、0FH、10H 号功能;


4、电气参数


●供电:24VDC(±5%),最大功率 3.5W ;

●工作环境温度:-25~55℃,湿度≤95%;

●外形尺寸:34mm(宽)×110mm(高)×70mm(厚) ;

●安装方式:35mm 导轨;

●防护等级:IP20;


5、运行维护及注意事项


●模块需防止重压,防止损坏;


●模块需防止重击,以防器件损坏;


●供电电压控制在手册的要求范围内,防止内部器件烧坏;


●模块防止进水,防止内部器件损坏;


●上电前请检查接线,防止接错损坏模块。
