Profinet从站网关产品案例

RS232转Profinet现场配置案例
点击:146发布时间:2024-11-13


本文将详细介绍如何通过RS232转Profinet网关连接茵泰科称重设备,并给出具体配置案例:

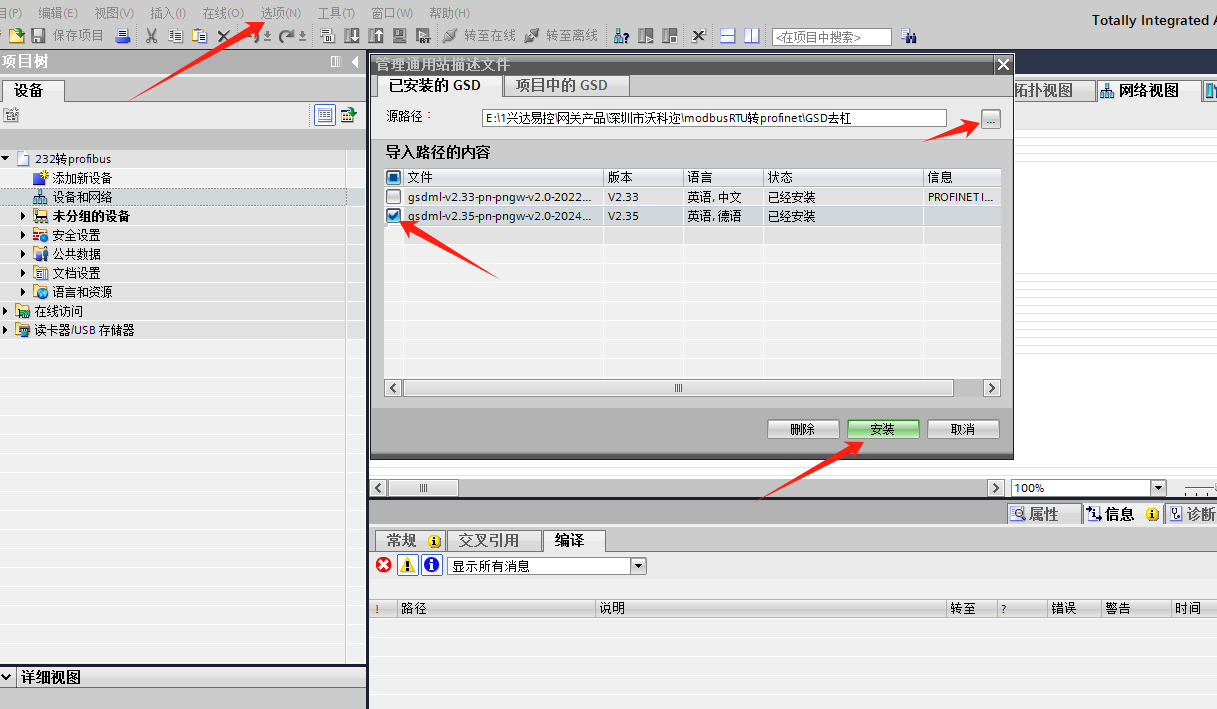

1、打开博图创建新项目,进入项目后点击选项找到“管理通用站描述文件”选择GSD文件所在路径选中GSD文件点击安装:

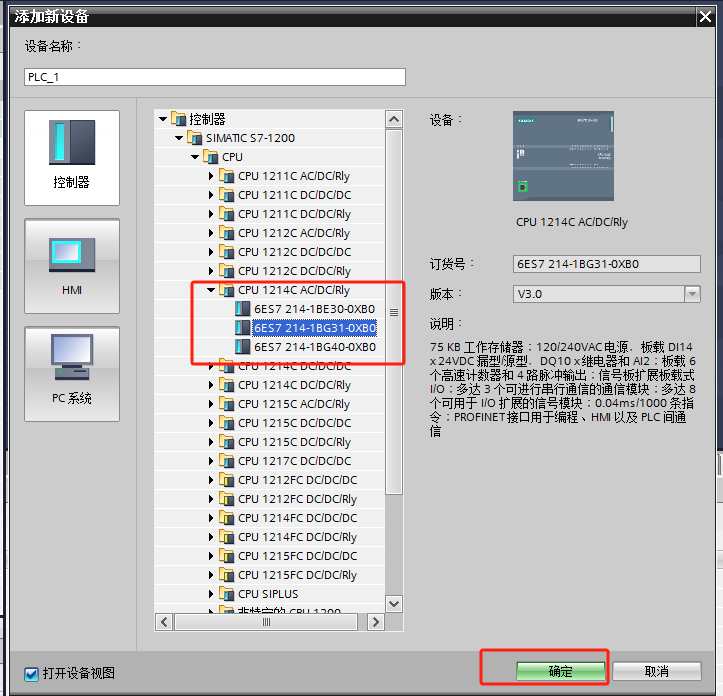

2、点击“添加新设备”选择PLC型号点击确定:

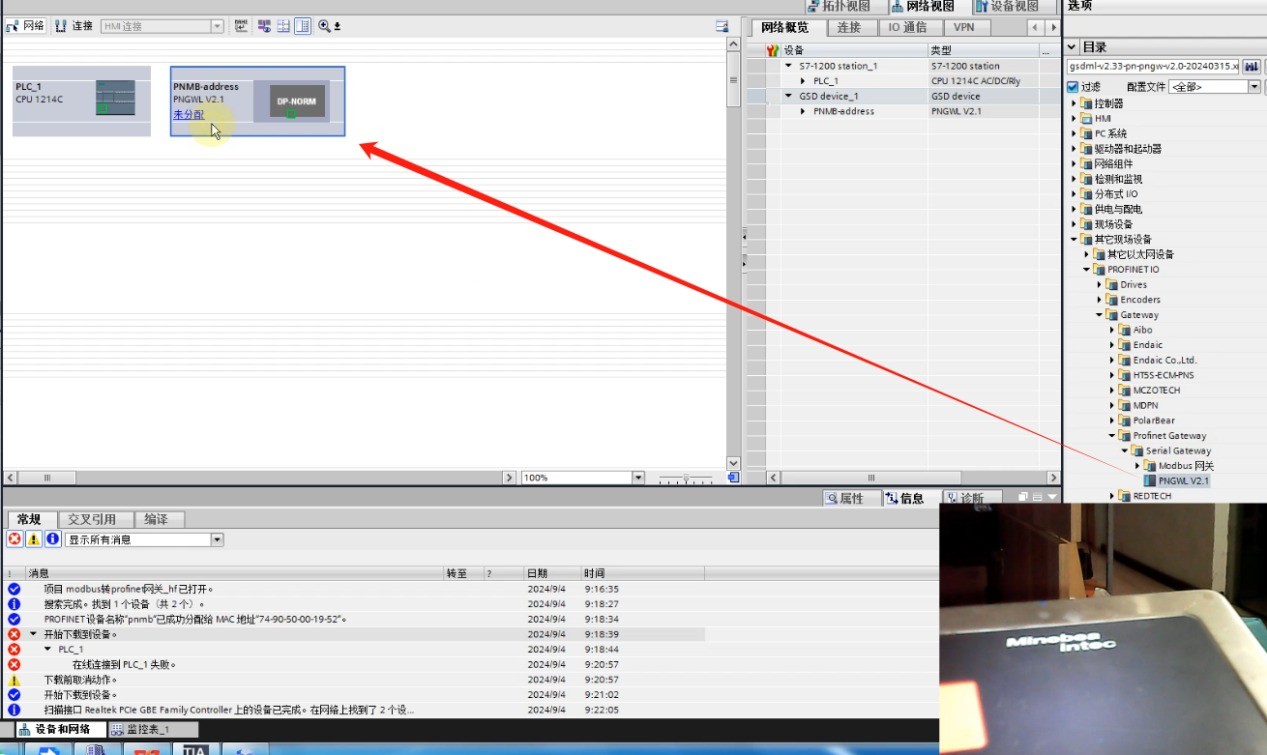

3、在右侧硬件目录找到安装好的GSD文件双击添加到组态界面:

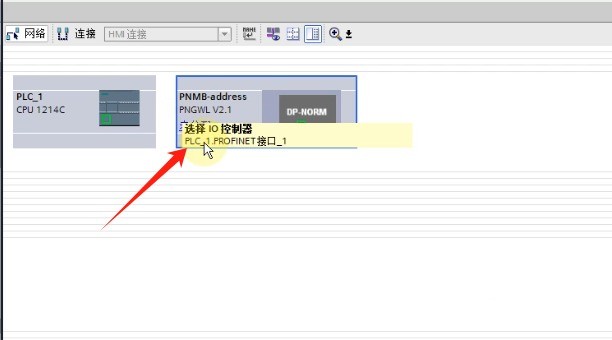

4、点击模块“未分配”选择IO控制器PLC_1.PROFINET接口_1进行与plc连接:

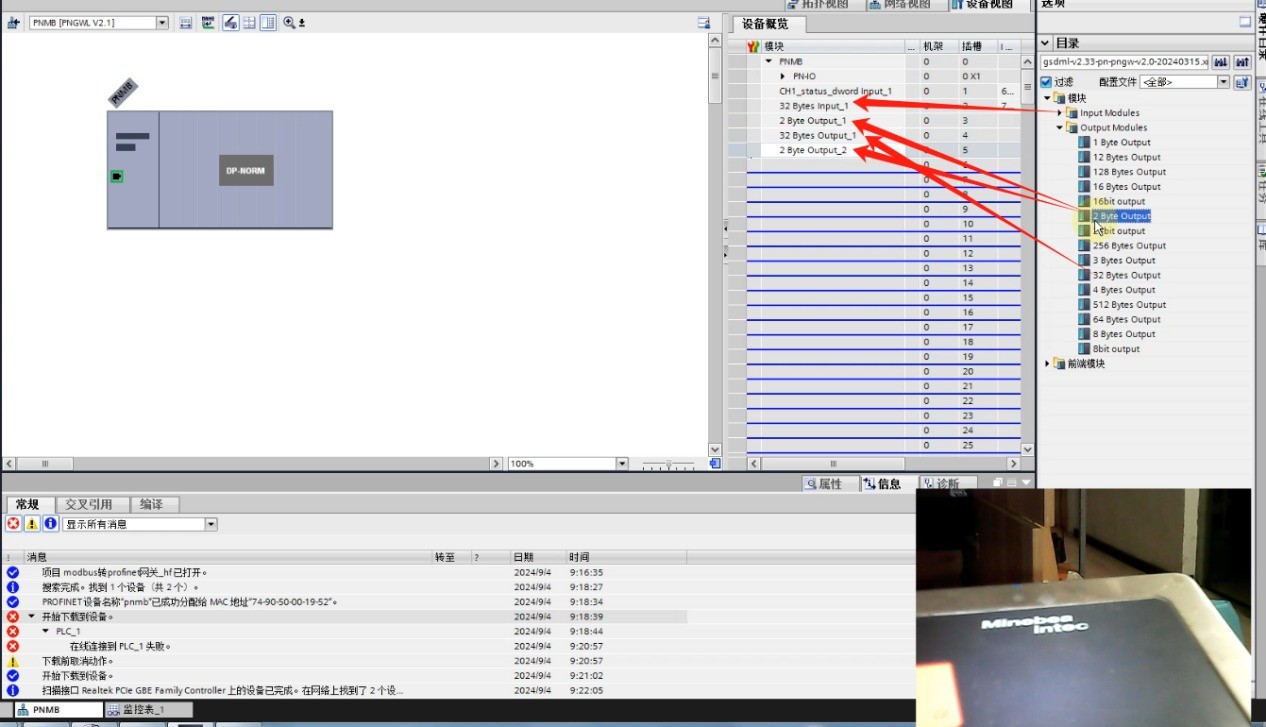

5、点击模块进入设备视图在右侧找到需要的读写指令双击添加到插槽:

6、点击进入模块属性设置IP地址与本机保持一致:

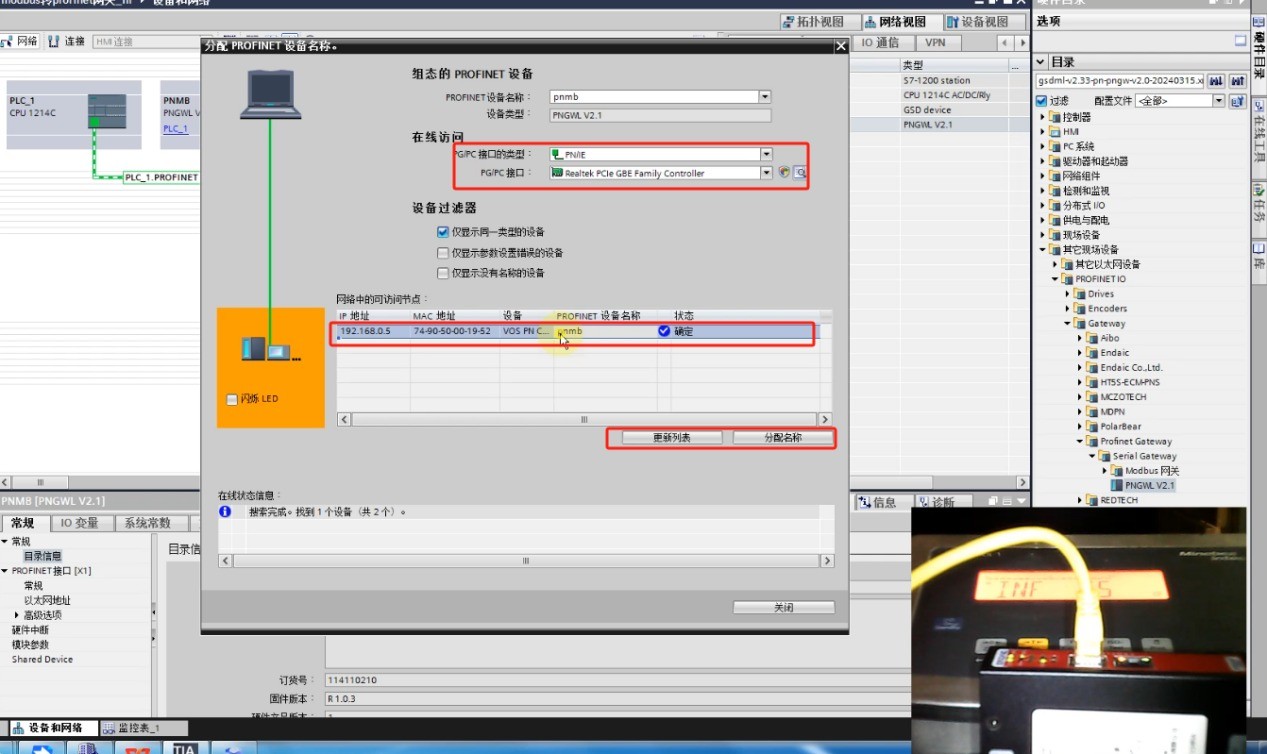

7、右击模块找到“分配设备名称”选择接口类型更新列表 选中搜索到的设备点击分配名称:

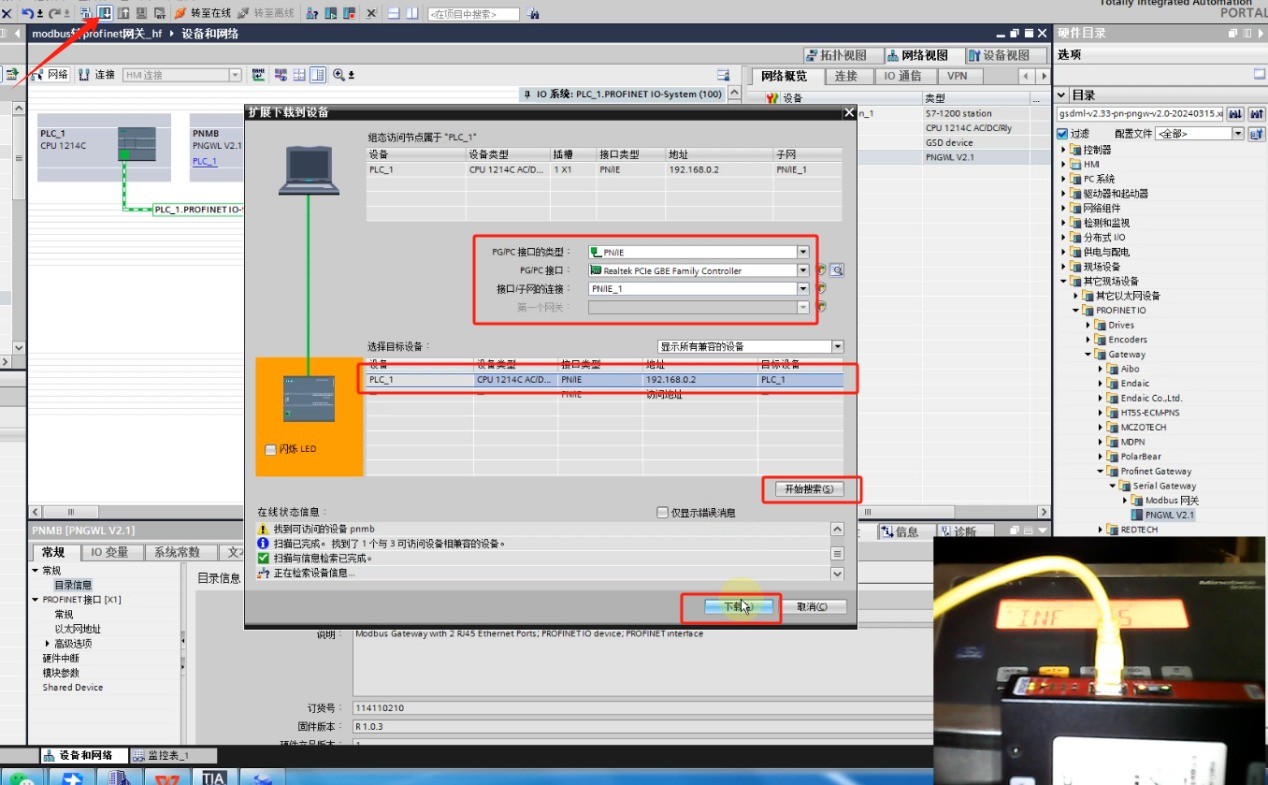

8、配置完成点击下载,选择接口类型开始搜索选中搜索到的设备点击下载:

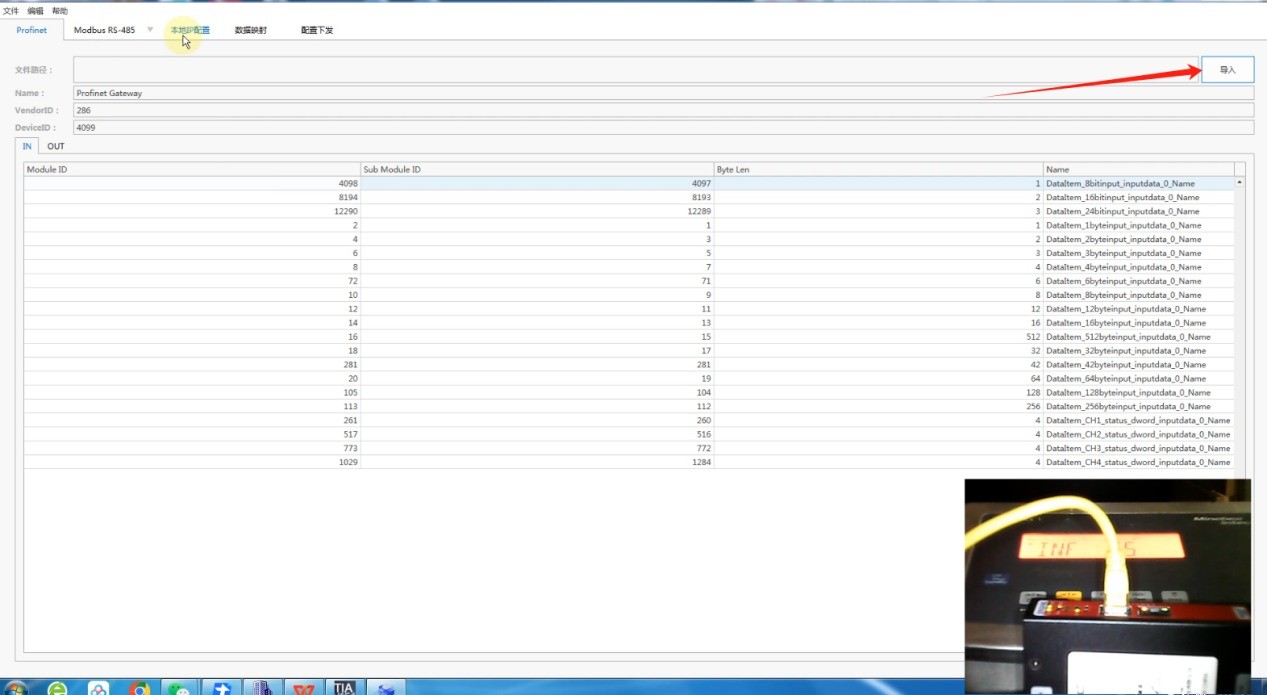

9、打开网关配置软件点击导入 选择GSD文件点击确定:

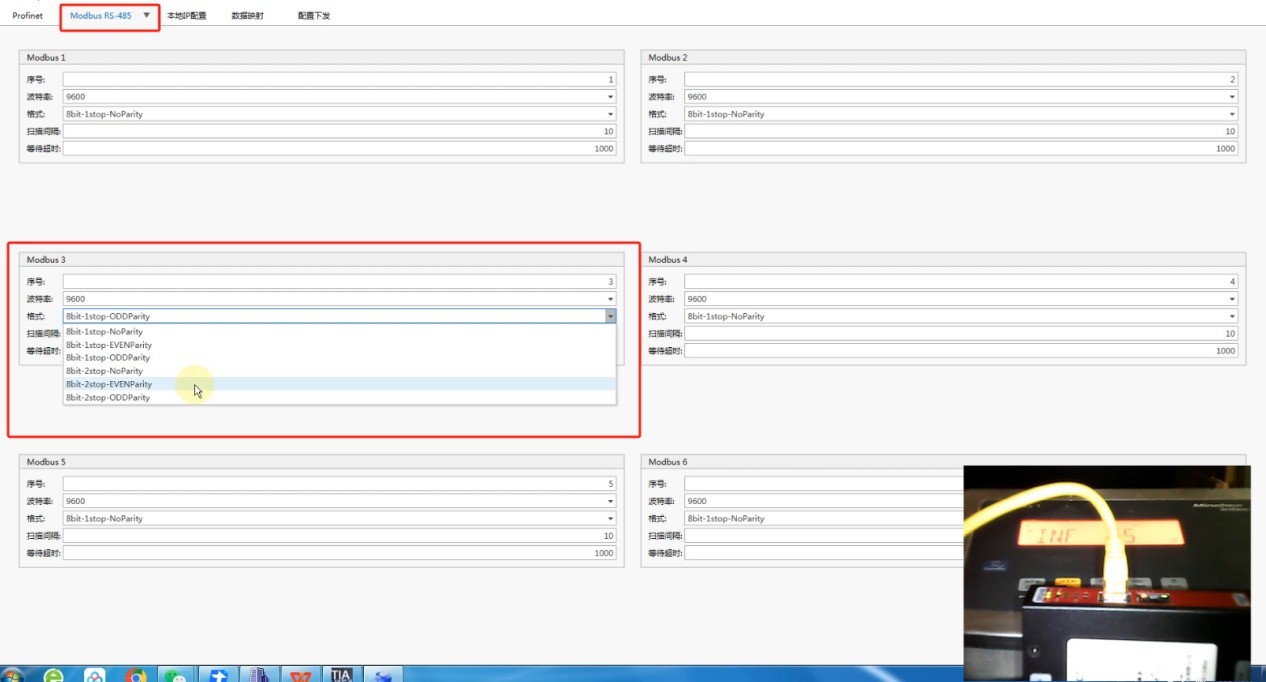

10、在第二页配置modbus3通道的波特率 数据位 校验位和停止位:

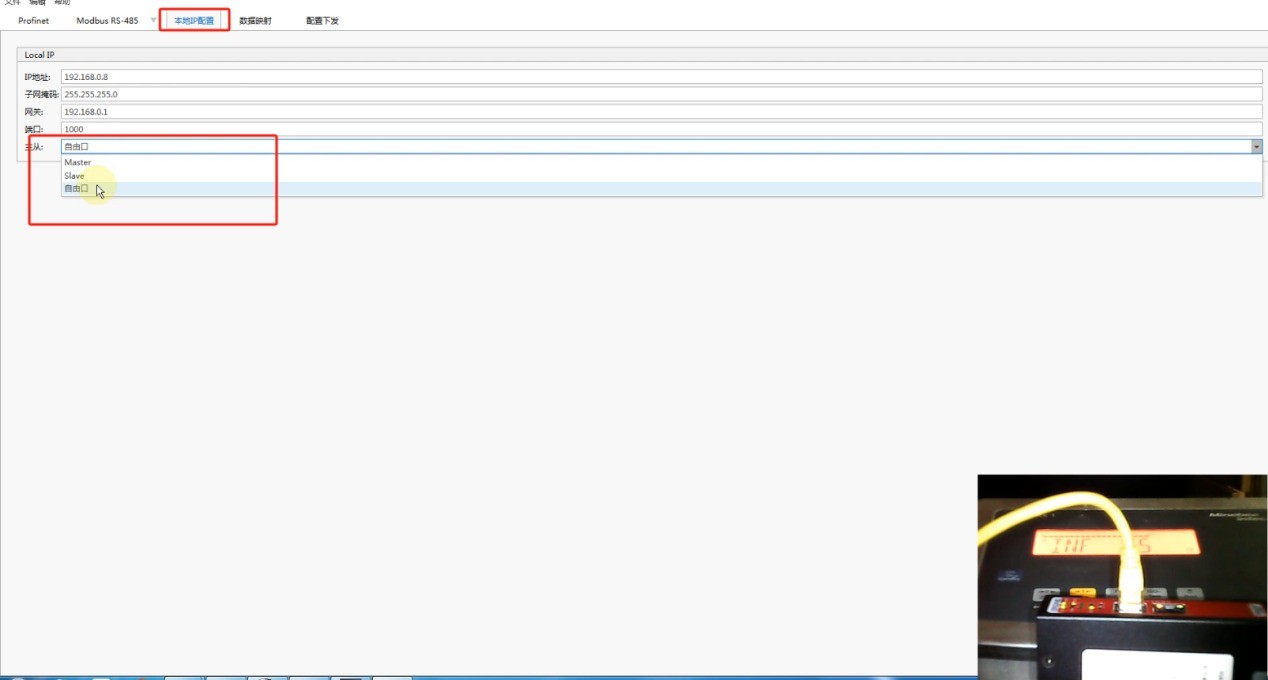

11、在第三页只需把主从改为自由口模式即可:

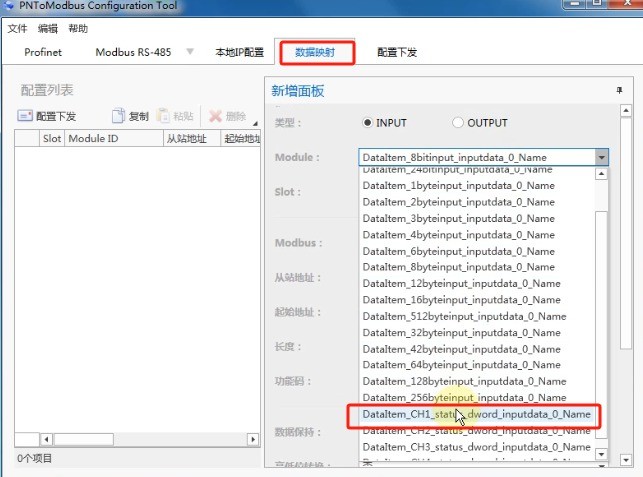

12、在数据映射点击切换在INPUT里添加一条CH1:

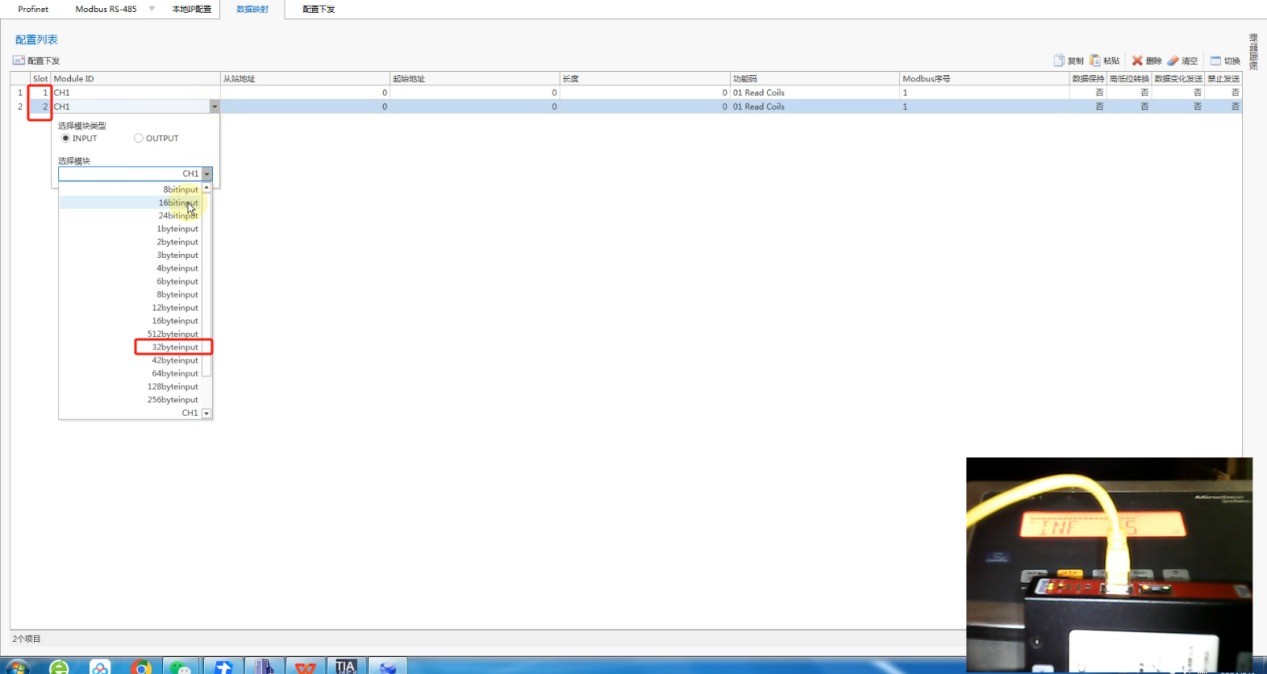

13、然后复制粘贴一条把slot改为1 2数据类型改为32字节的input:

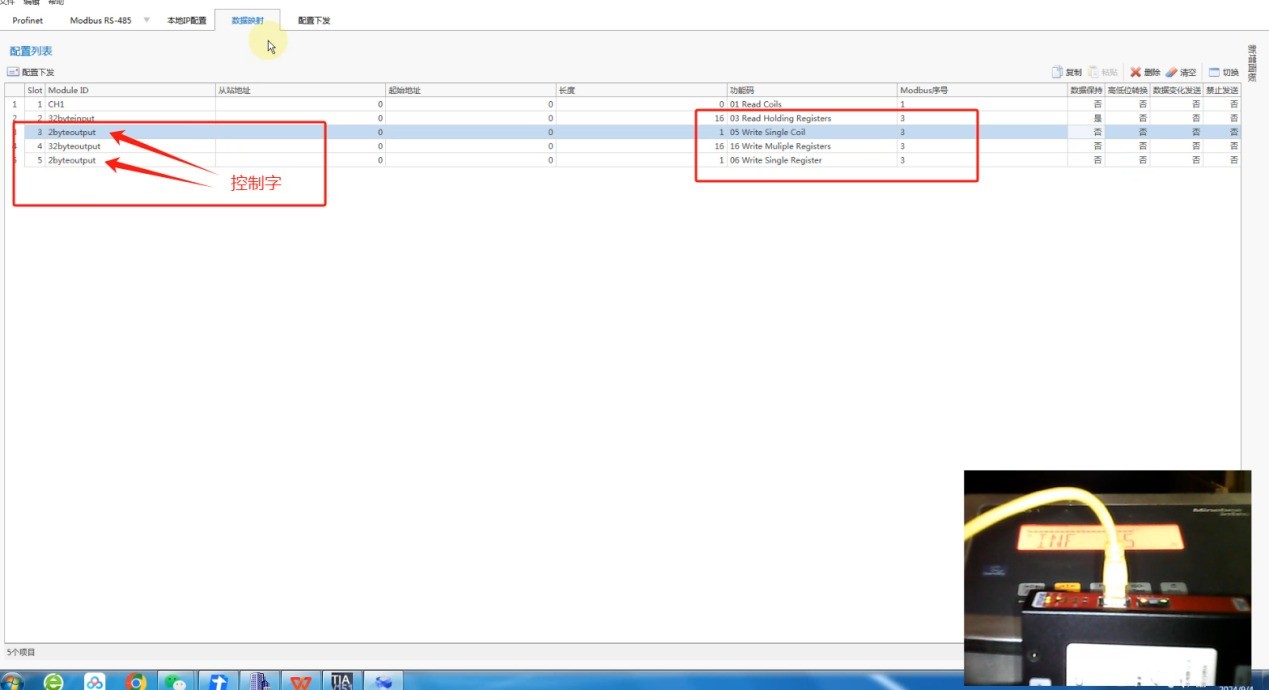

14、然后再复制粘贴3条分别改为2字节output和32字节output 2字节output,字节长度和功能码如下图,modbus序号选择3:

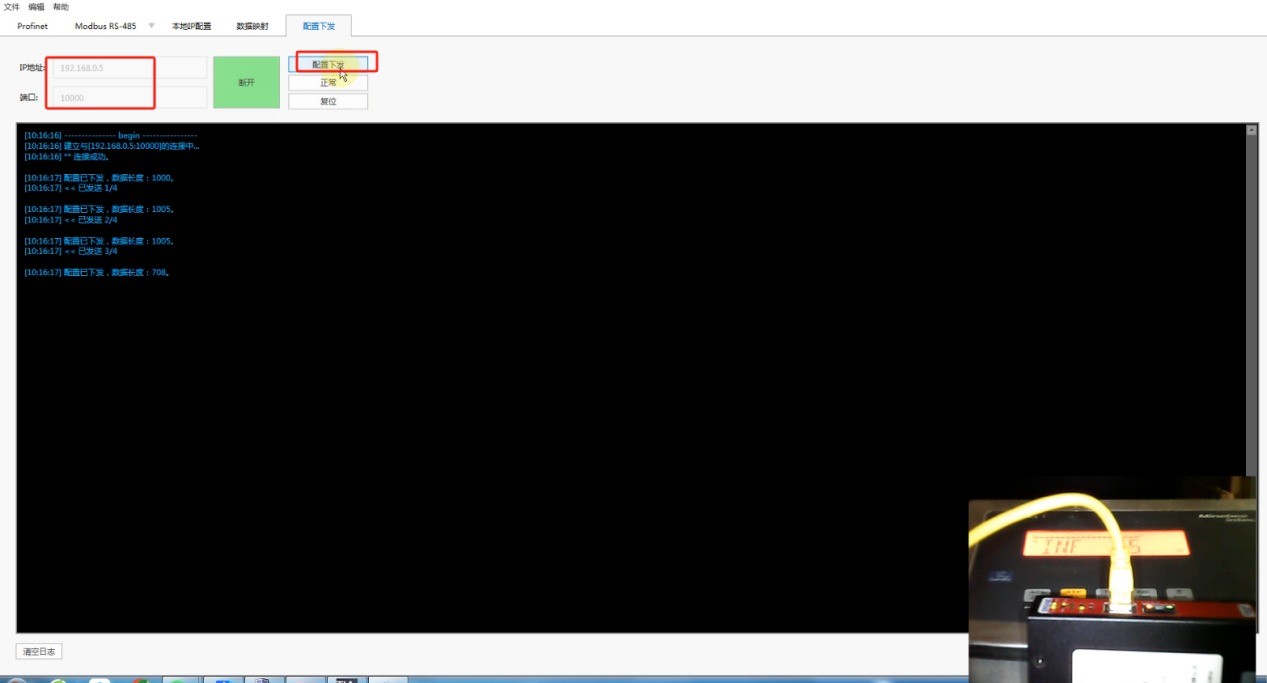

15、设置完成进入配置下发输入博图分配的IP地址端口号10000进行连接,连接成功点配置下发就配置完成了:

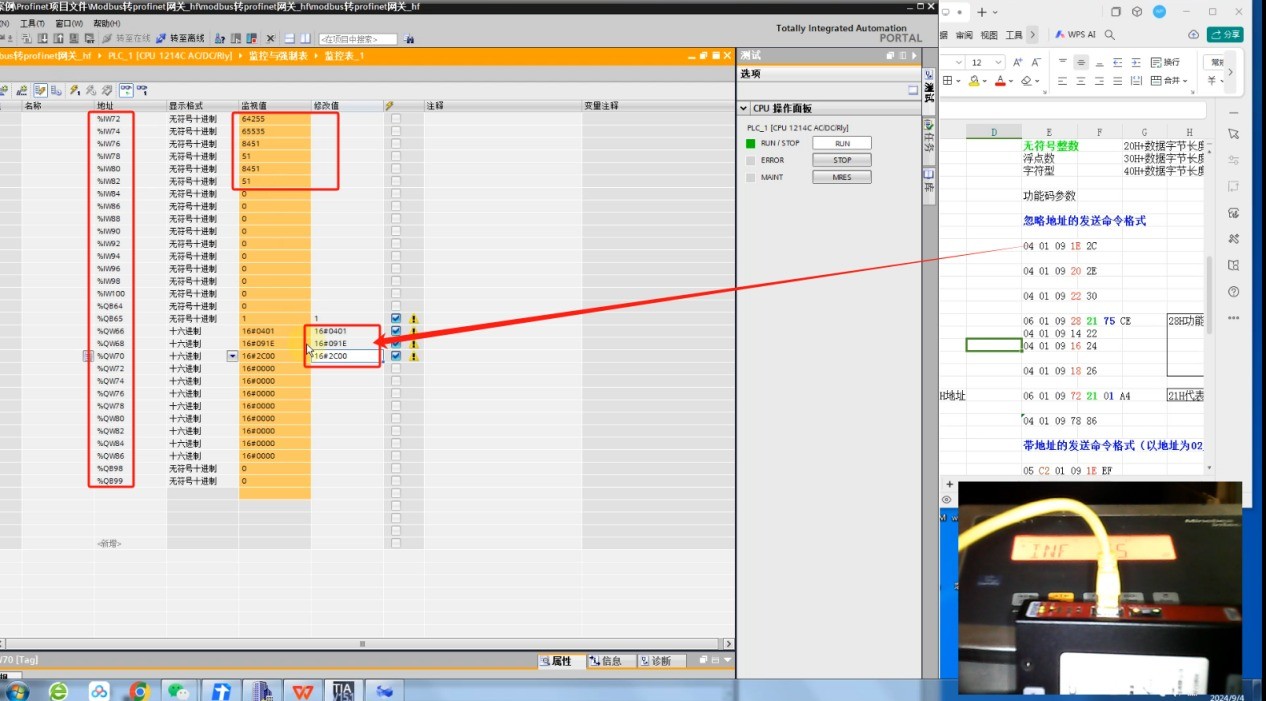

16、回到博图在监控表里输入I Q地址开始监控,在QW写入读毛重命令格式可以看到IW地址里读到了毛重的数据:
