在工业自动化领域，不同通信协议之间的转换始终是一个技术挑战。
今天，我们要探讨的主角是rs232转profinet网关接阀门快速配置案例。

问题的出现往往伴随着实际需求。
在一个现代化的工厂中，设备间的通信至关重要，而rs232接口与profinet网络如何实现无缝对接，成为了工程师们必须面对的问题。
rs232作为一种历史悠久的串行通信标准，虽然稳定可靠，但在现代工业网络中，它的局限性逐渐显现，比如传输速度慢、距离短等。
相比之下，profinet作为一种新型工业以太网通讯协议标准，以其高速、远距离、高可靠性等优点被广泛应用于自动化生产线上。

面对这一挑战，我们需要一个解决方案。
这就是我们今天的重点——rs232转profinet网关。
这种网关的作用在于桥接两个不同的通信世界，将rs232的信号转换成profinet能够理解的语言，从而实现设备间的顺畅对话。

从模式或者生产者消费者模式；

支持标准的 PROFINET I/O 协议

PROFINET 支持的最多 16 个槽位，支持最大的输入字节数为 1440 字节，最大的输出字节为 1440 字节，输入输出字节的长度由 TIA Portal 设定

支持的模块类型

001 word Input

001 Dword Input

002 Dword Input

004 Dword Input

008 Dword Input

016 Dword Input

032 Dword Input

064 Dword Input

128 Dword Input

001 byte Output

001 word Output

001 Dword Output

002 Dword Output

004 Dword Output

008 Dword Output

016 Dword Output

032 Dword Output

064 Dword Output

128 Dword Output

主从模式下最大支持添加 500 个交换命令；

生产者消费者模式最大支持添加 1000 个交换命令，元素最大支持 2000 个；

通过使用RS232转Profinet网关，可以实现RS232设备与Profinet网络之间的无缝连接。
该网关支持多种工作模式和灵活的配置选项，能够满足不同应用场景的需求。
具体配置步骤如下：

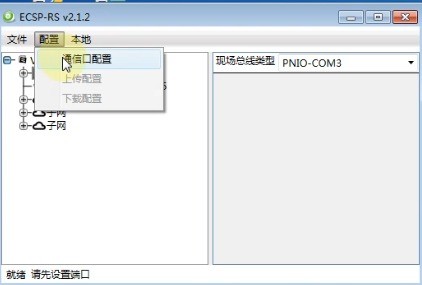

1、打开rs232转profinet配置软件，点击配置找到通信口配置：

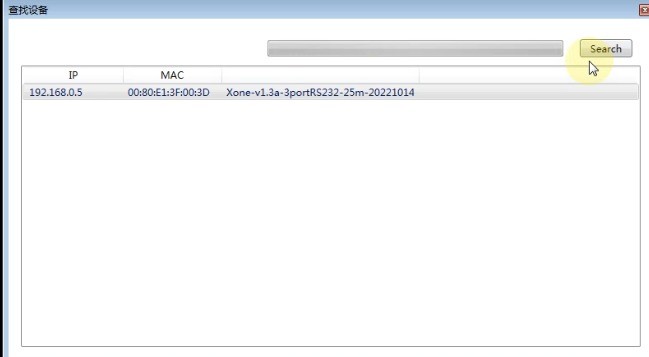

2、点击搜索设备，搜索完成后双击设备，点击确认：

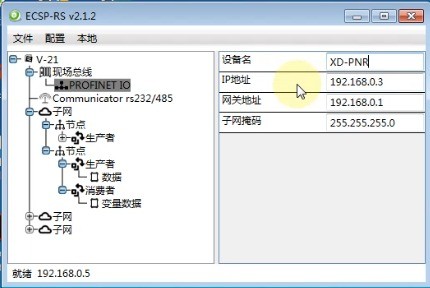

3、打开现场总线找到PROFINET IO配置，更改设备名称与博图分配的名称一致：

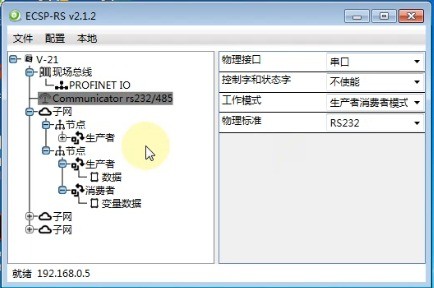

4、点开Communicatorrs232/485配置把工作模式改为生产者消费者模式：

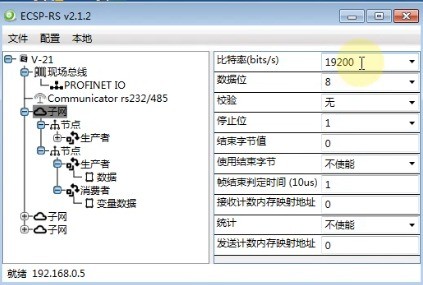

5、点击子网配置波特率 数据位 校验 停止位：

6、右击子网添加节点 右击节点添加生产者 右击生产者添加数据配置数据长度 内存映射起始地址：

7、右击子网再添加一条节点 然后添加一条消费者右击消费者添加变量数据 配置最大数据长度：

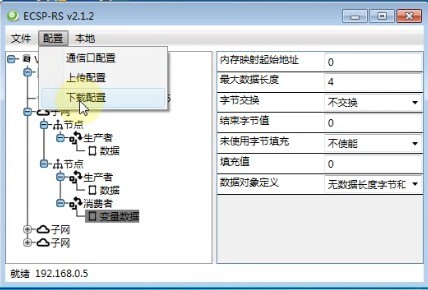

8、点击配置，下载配置到rs232转profinet网关：

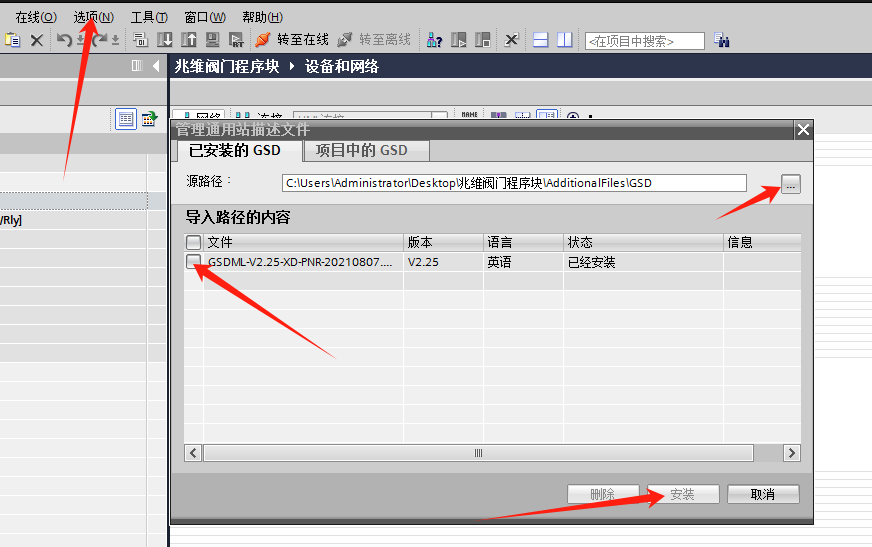

9、打开博图在工具栏点击选项，找到“管理通用站描述文件”选择gsd文件源路径，选中gsd文件点击安装：

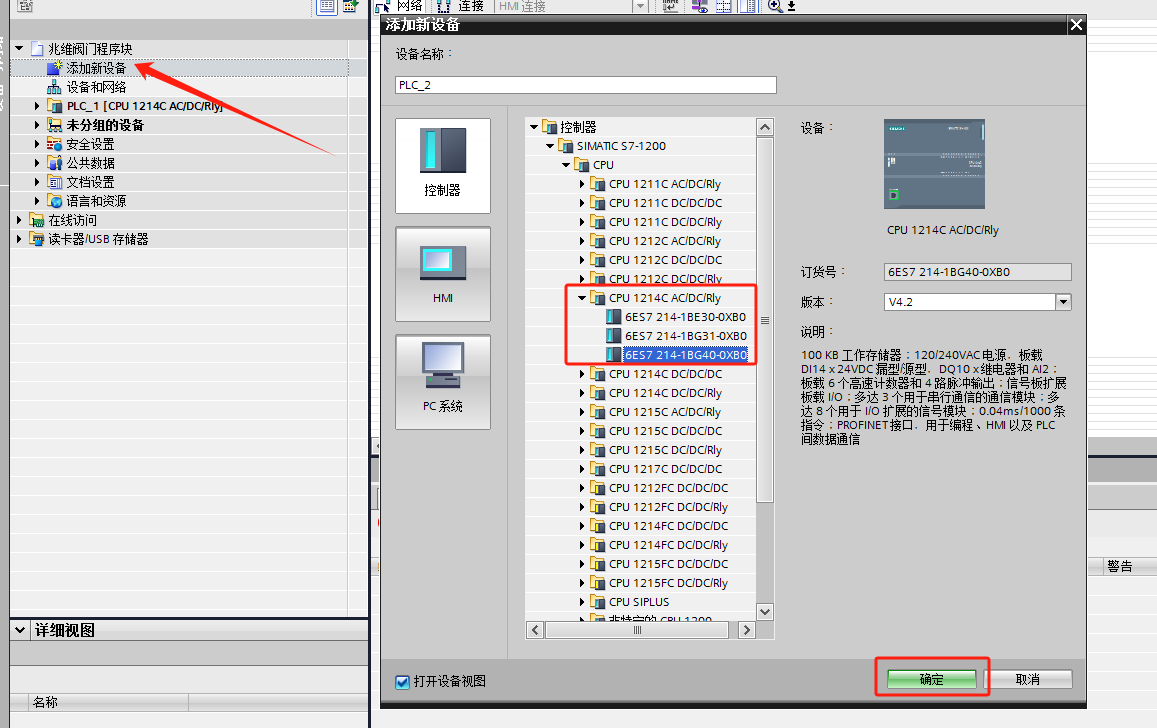

10、点击“添加新设备”选择plc型号点击确定：

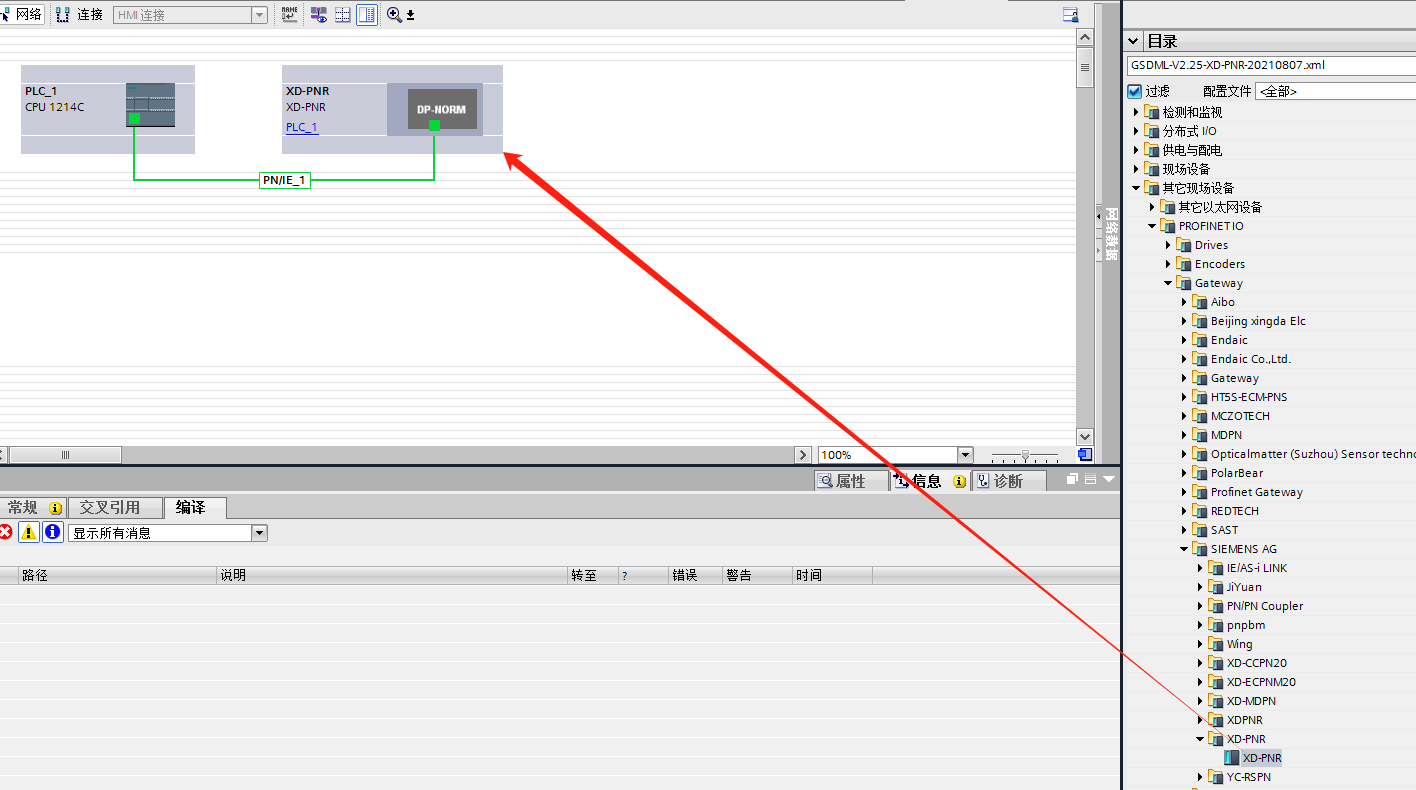

11、在右侧硬件目录找到安装好的gsd文件，双击添加到组态页面：

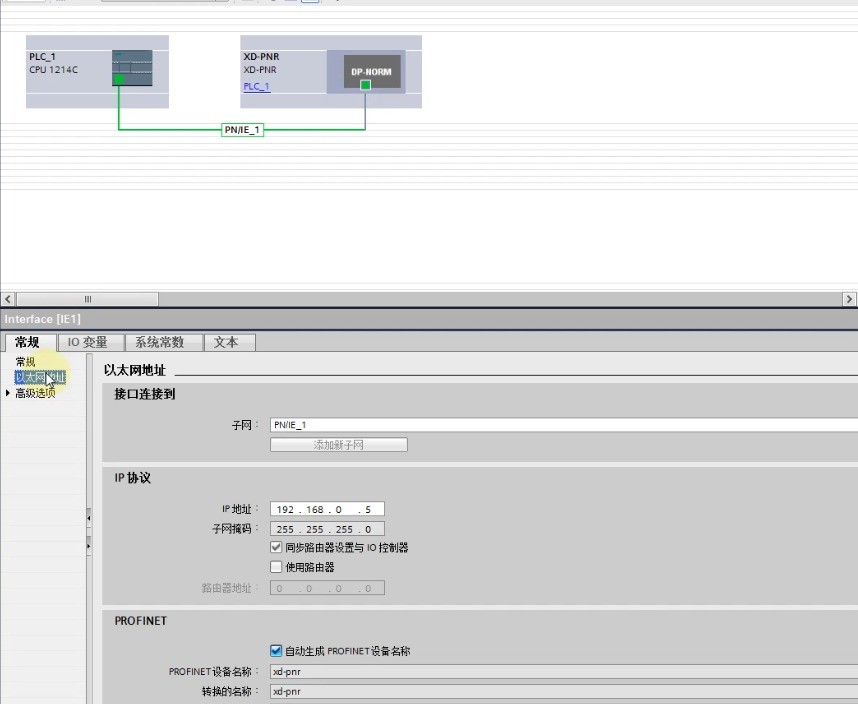

12、点击进入模块属性，分配模块IP：

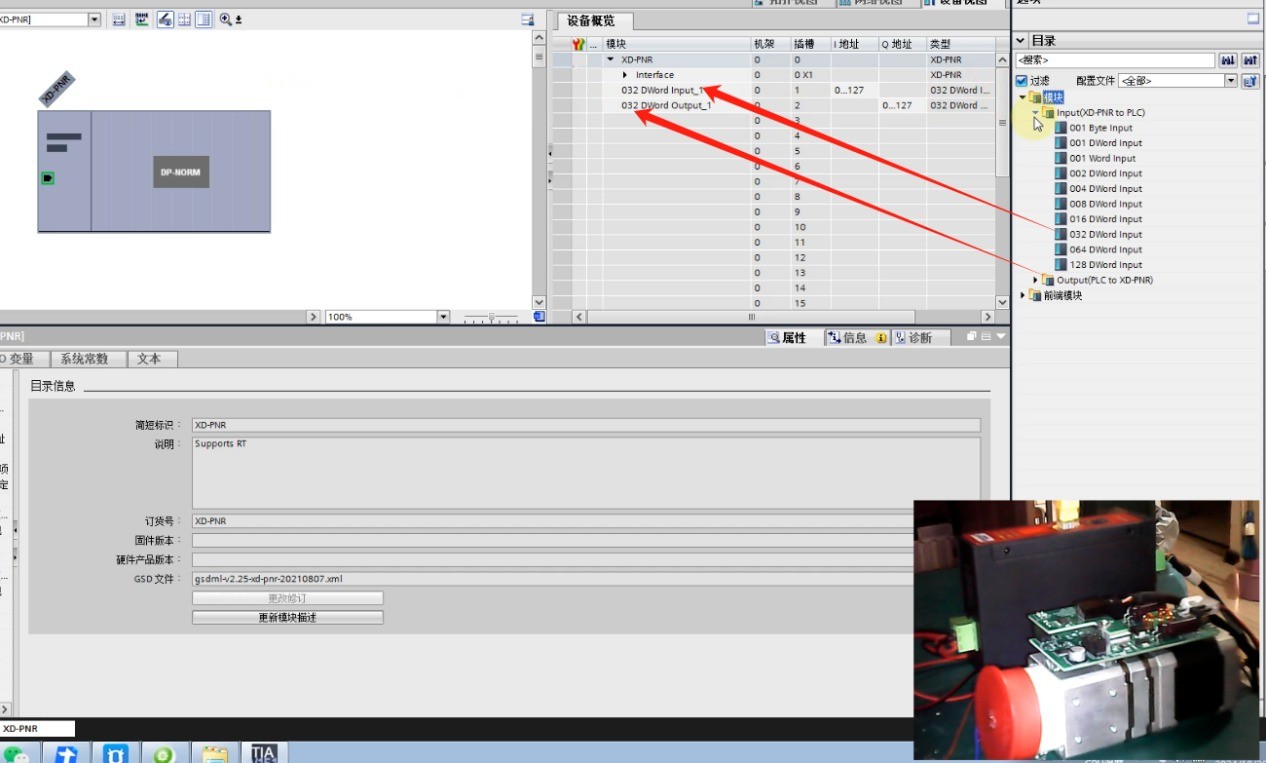

13、双击进入设备视图，打开目录添加读写指令：

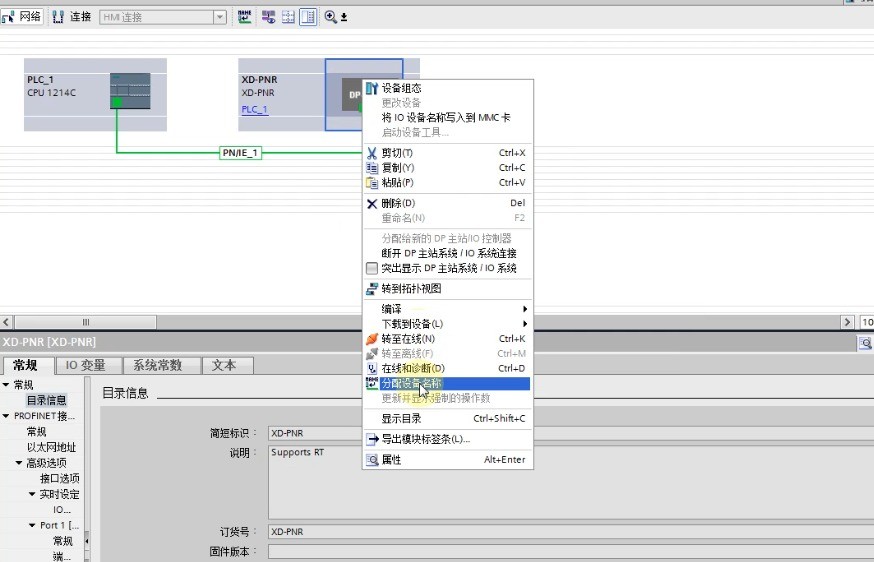

14、回到组态页面右击模块选择分配设备名称：

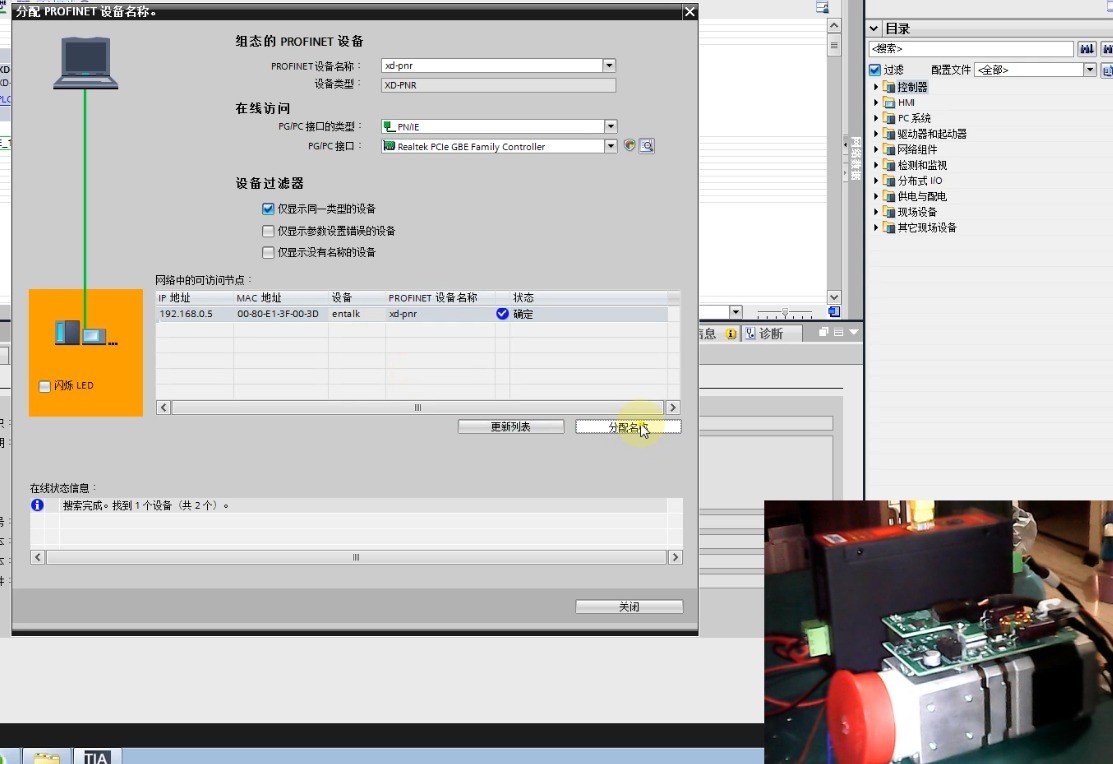

15、选择接口类型 点击更新列表 选中搜索到的rs232转profinet设备 点击分配设备名称：

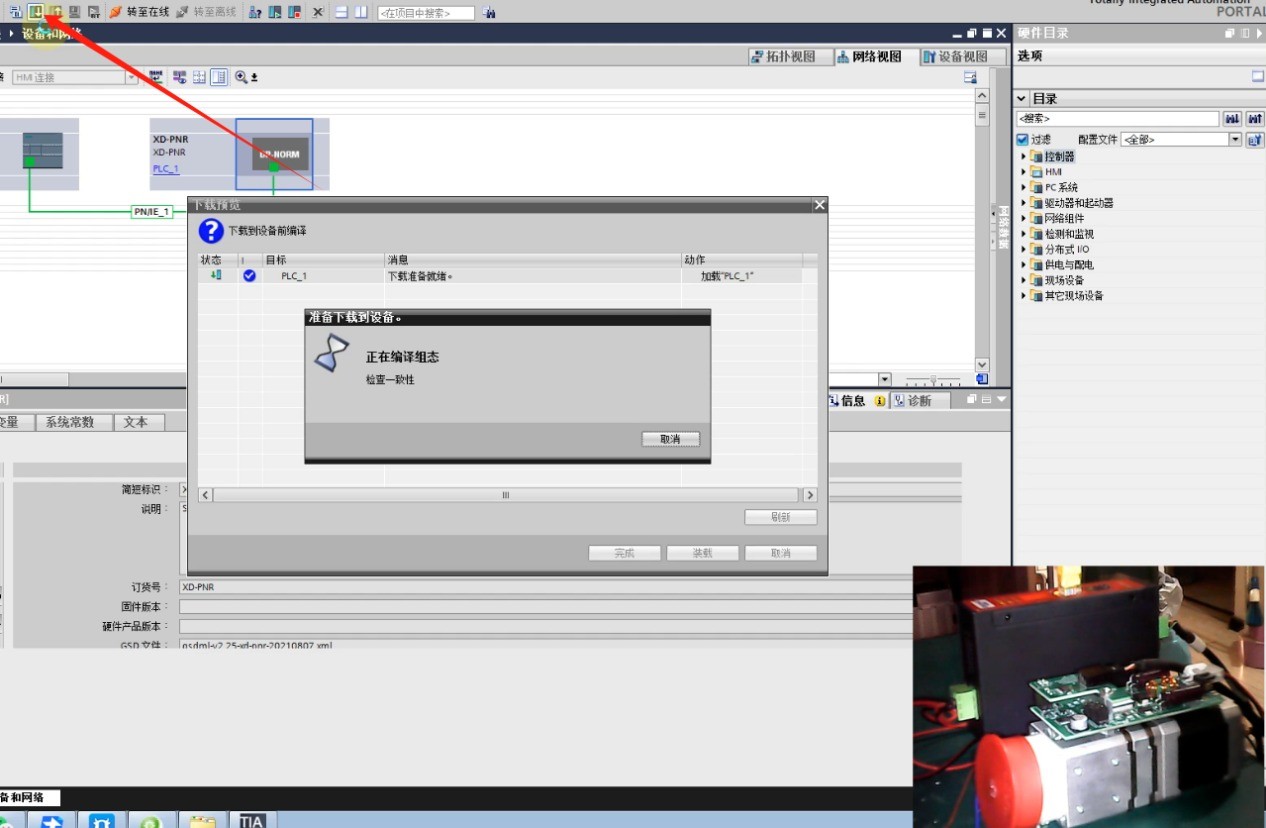

16、分配完设备名称把配置参数下载到plc：

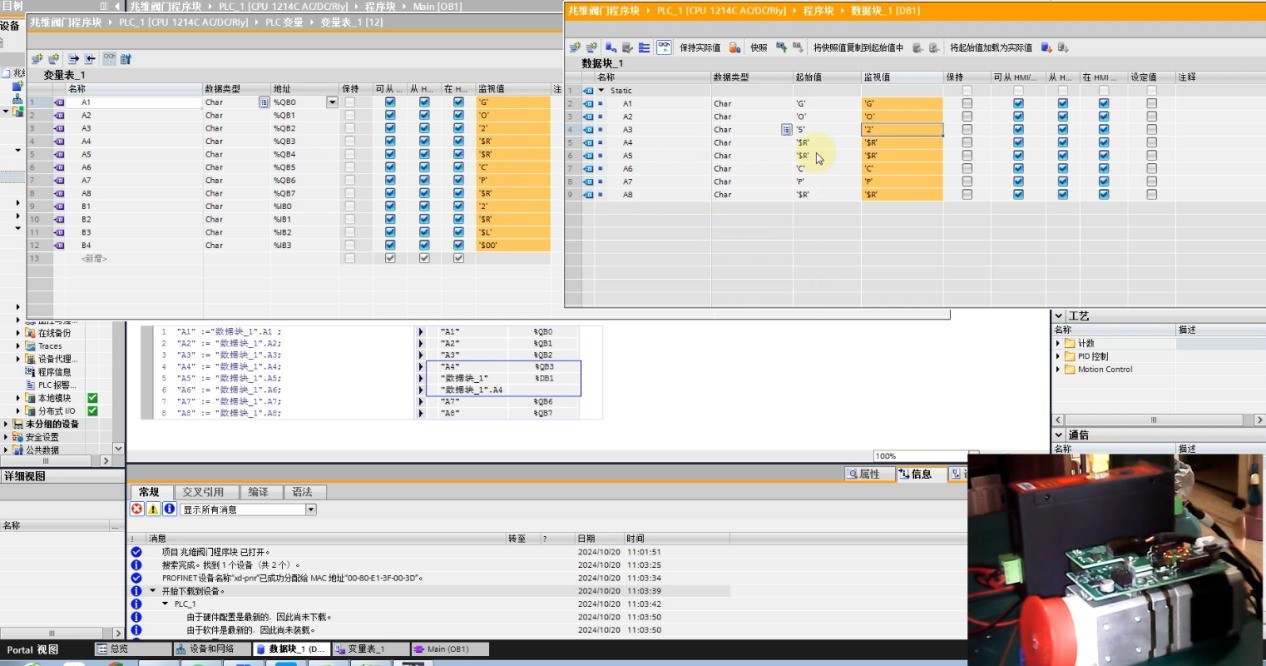

17、下载完成点击转至在线，在数据块中给如一个值可以看到在变量表中读到并反馈回来了：

通过上述案例可以看出，使用RS232转Profinet网关可以快速实现不同通信协议设备之间的无缝连接，极大地提高了数据传输的速度和可靠性。
同时，该网关的高度灵活性和可靠性使其成为工业自动化领域的重要工具。
无论是在生产线上的扫码枪应用，还是在阀门监控系统中，RS232转Profinet网关都能发挥重要作用，帮助企业实现更高效的生产管理和控制。
