EtherCAT从站

EtherCAT从站转Modbus TCP
点击:143发布时间:2024-11-18

XD-ETHEC20是自主开发的ETHERCAT从端通信网关。该产品的主要功能是连接以太网和MODBUS-TCP网络。

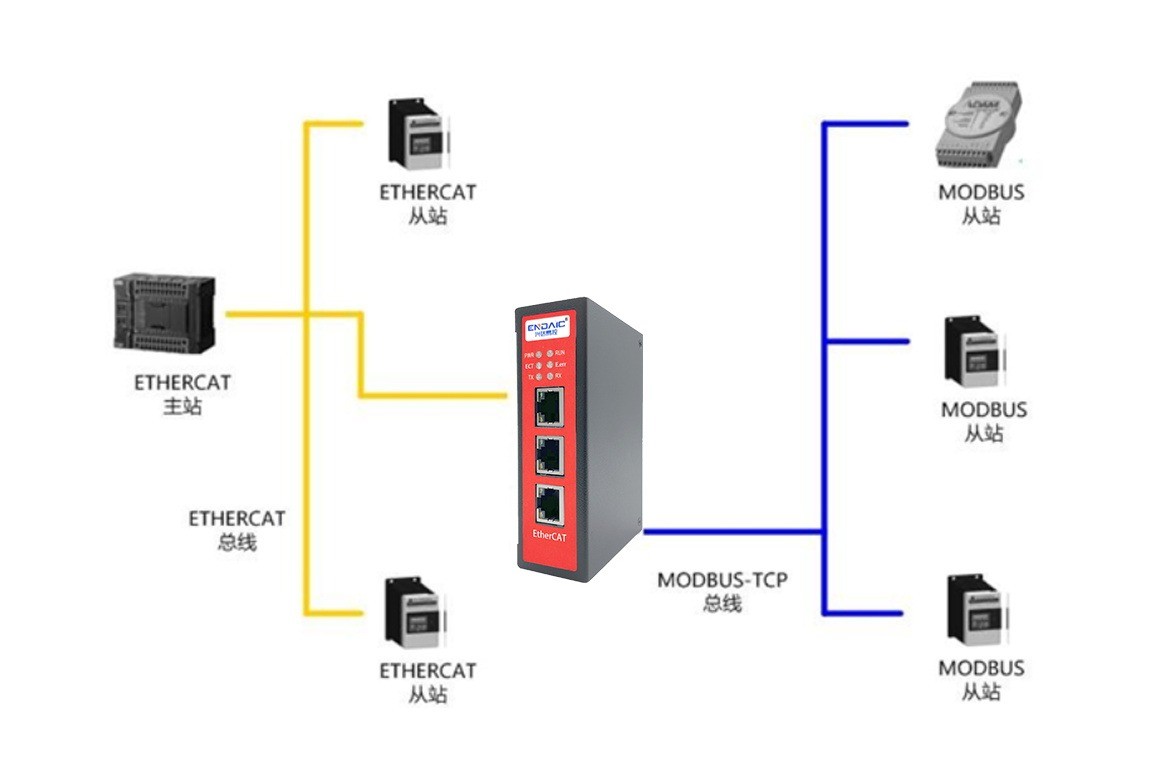

该网关作为从站连接到ETHERCAT总线,作为主站或从站连接到MODBUS-TCP总线。

1、 ETHERCAT 技术参数

●网关做为 ETHERCAT 网络的从站,可以连接倍福、欧姆龙、基恩士等厂家的

PLC。

● 支持的最大 PDO 长度,inputs 和 outputs 各为 256 字节。Input 和 output 的方向是主站方向,input 是主站输入,output 是主站输出。

2、MODBUS-TCP 技术参数

●网关作为 MODBUS 主站,支持 01H、02H、03H、04H、05H、06H、0FH、

10H 号功能。

●网关作为 MODBUS 主站,最大可以开通 8 个通道,连接 8 个 MODBUS 从站。从站站号 1~8,对应端口号 10001~10008,端口号可以通过软件进行更改。

●站号: 1 2 3 4 5 6 7 8

●端口: 10001 10002 10003 10004 10005 10006 10007 10008


3、电气参数

●电源:直流 24V/200mA(18V~30V 可用),使用中建议接好保护地 PE

●工作环境:-25~55℃,湿度≤95%

●防护等级:IP20

●安装方式:35mm 导轨

●重量:500g


4、运行维护及注意事项

●模块需防止重压,防止损坏;

●模块需防止重击,以防器件损坏;

●供电电压控制在说明书的要求范围内,防止内部器件烧坏;

●模块防止进水,防止内部器件损坏;

●上电前请检查接线,防止接错损坏模块。
