modbusTCP转profinet在西门子1200plc配置方法

1、打开浏览器输入网关配置页面IP地址（默认是192.168.1.37）下图本机IP用的0网段所以网关也改成了0网段，登录账号密码默认为admin：

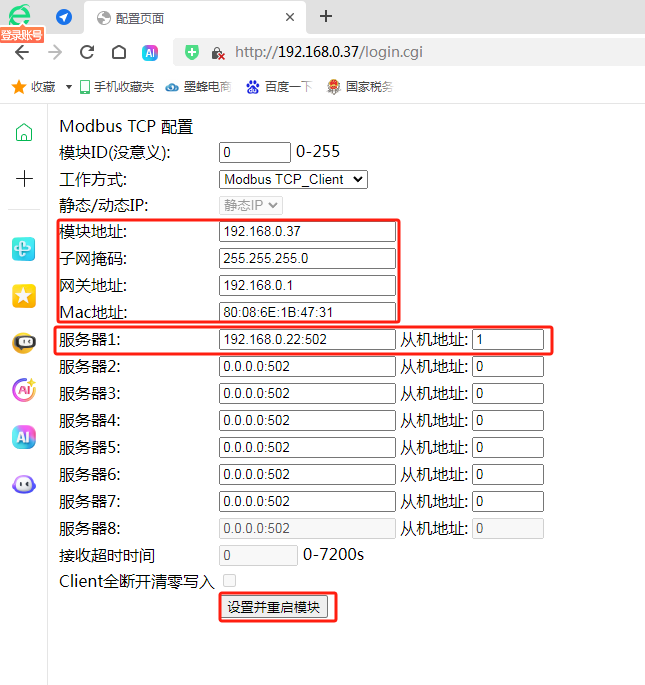

2、进入配置页面可以改模块的IP地址，我们用本机模拟来当服务器所以就在服务器1填写本机的IP、端口号、从机地址 设置完成后点击“设置并重启模块”如下图：

3、打开博图点击选项打开“管理通用站描述文件”在源路径选择GSD文件所在文件夹，选中GSD文件点击安装：

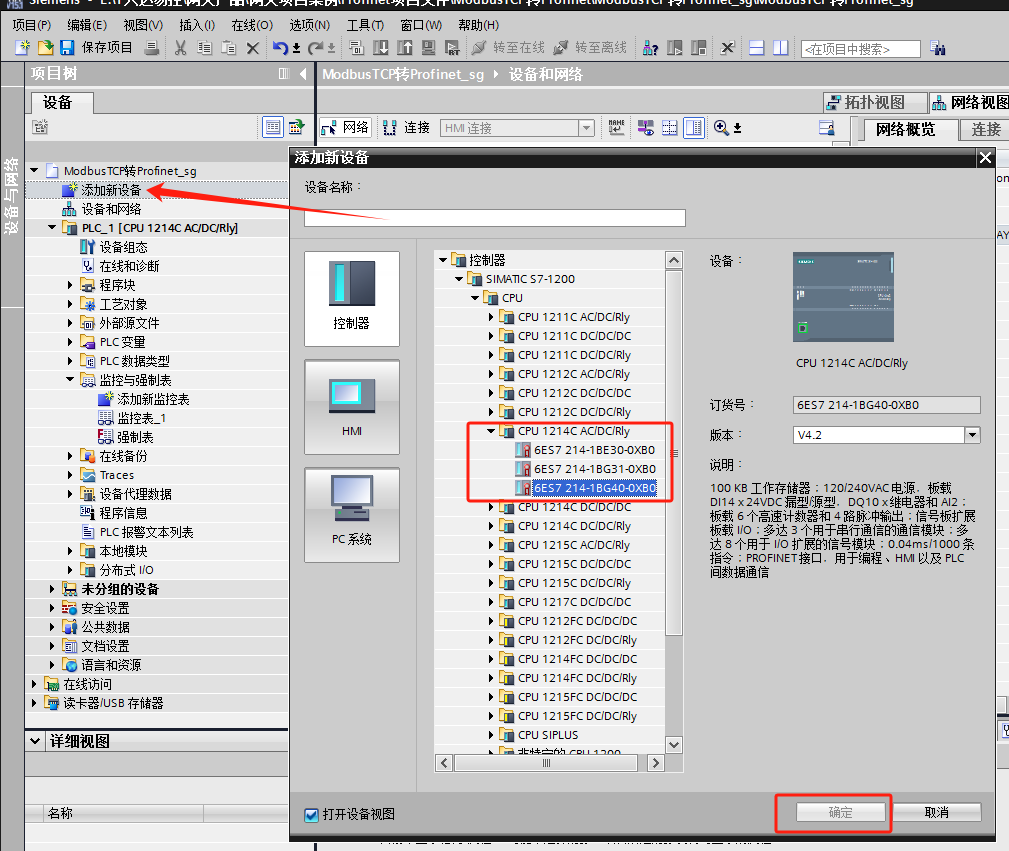

4：在右侧项目树双击“添加新设备”选择CPU型号点击确认：

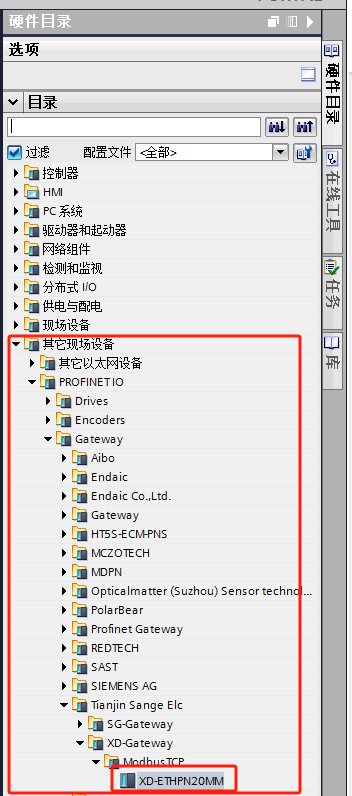

5、在右侧硬件目录“其他现场设备”里找到所安装GSD驱动，双击添加到组态页面：

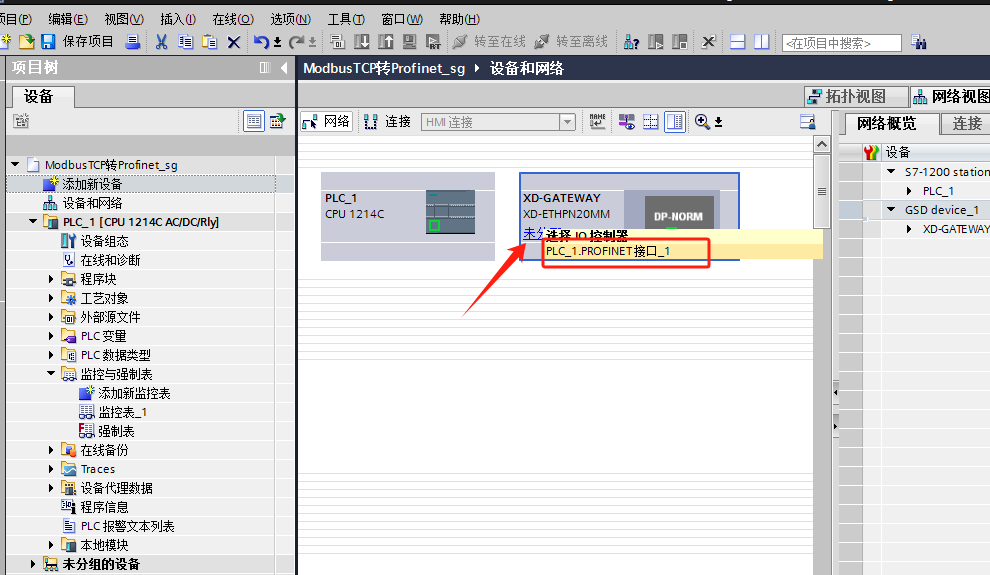

6、在组态页面点击模块“未分配”选择IO控制器，点击PLC_1.PROFINET接口_1进行连接：

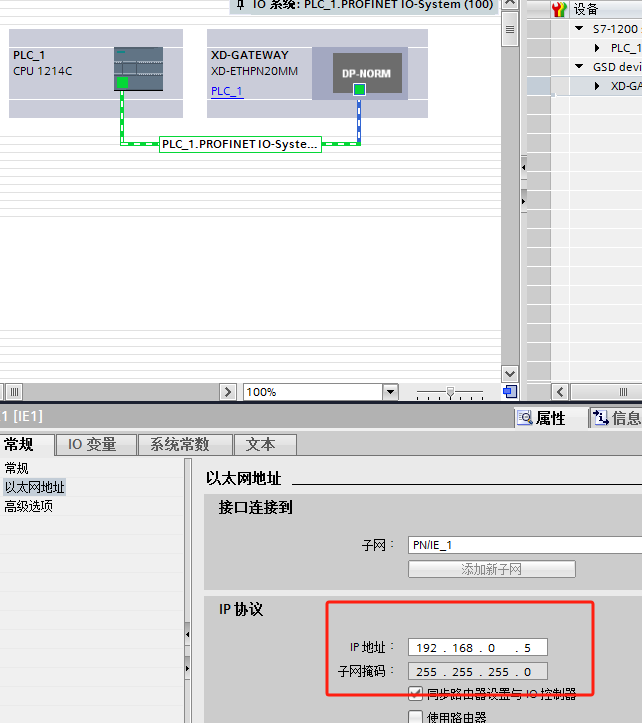

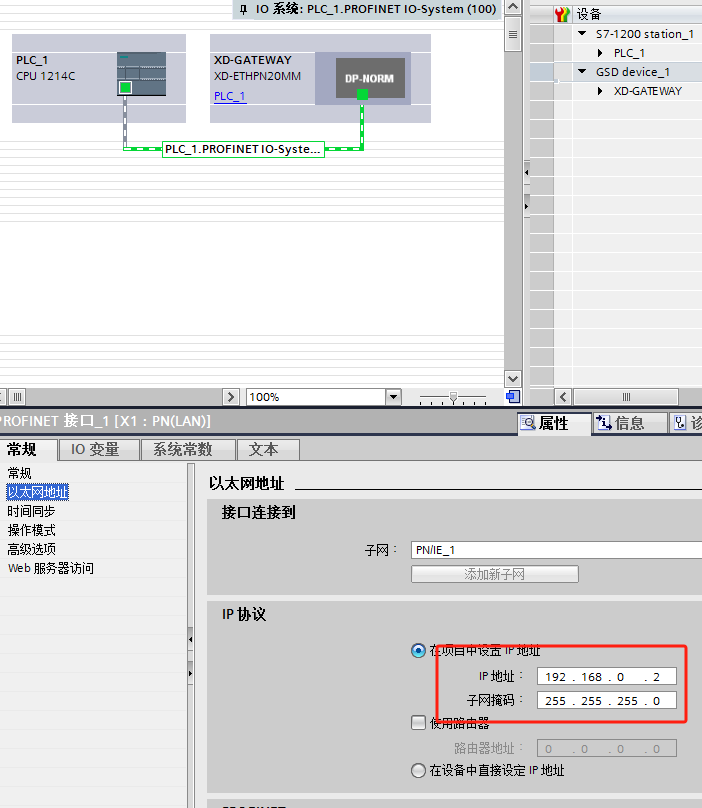

7、点击模块和PLC进行IP地址分配，与本机要在同一网段：

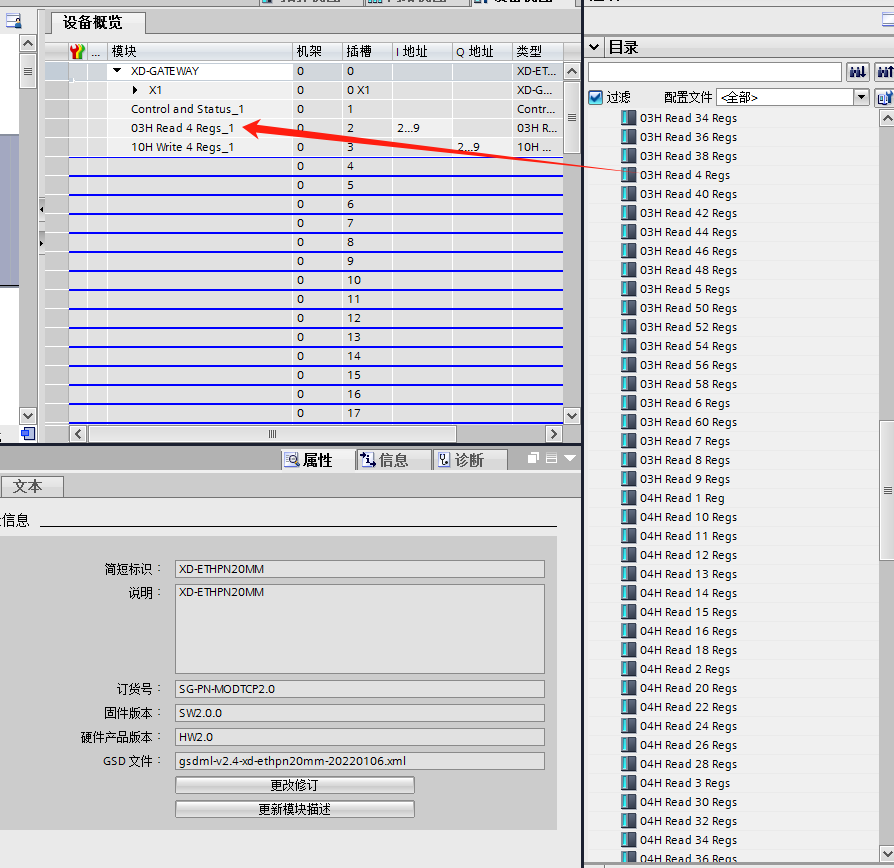

8、双击模块进入设备视图打开右侧目录“模块”添加读写指令到插槽：

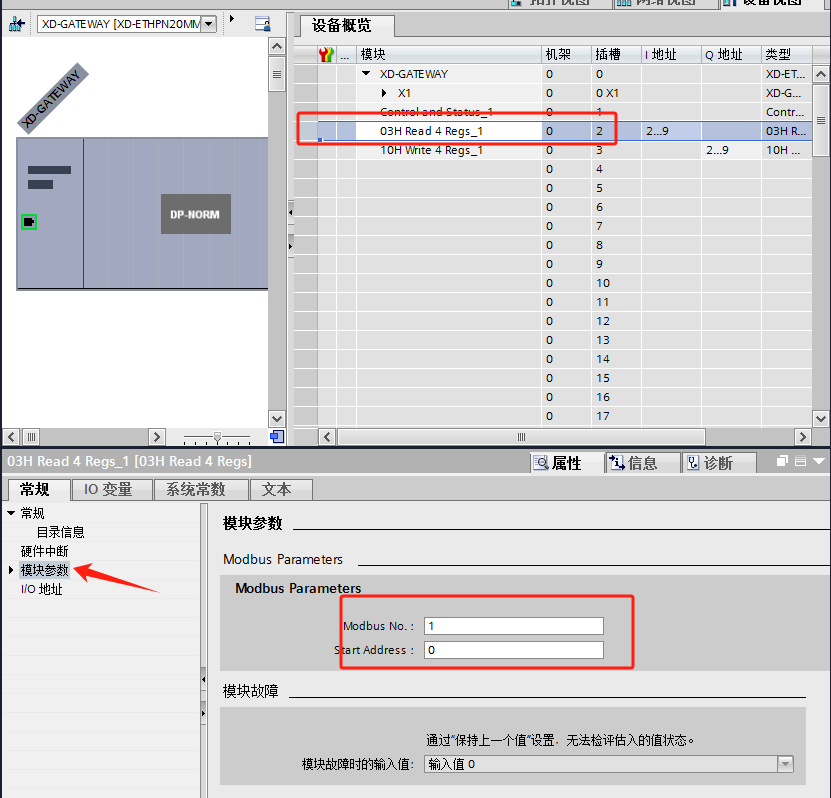

9、点击读写指令“属性”进入模块参数配置页面输入站地址和起始地址，如下图：

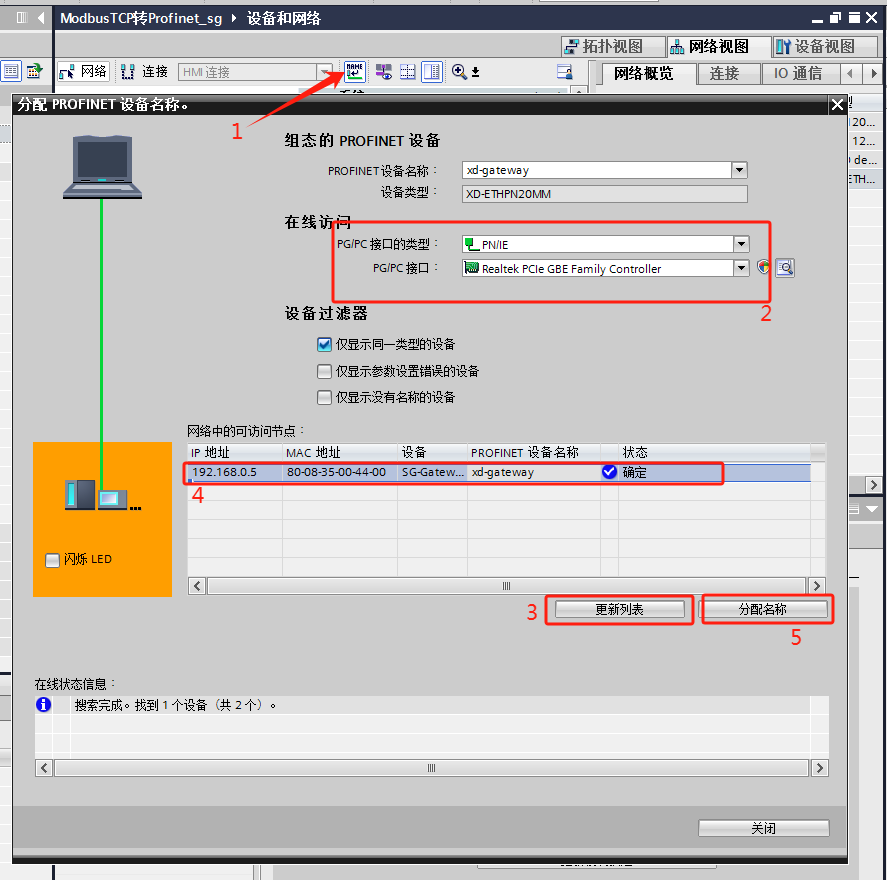

10、回到网络视图，点击分配设备名称，选择接口类型后点击更新列表，搜索到设备以后选中点击“分配名称”：

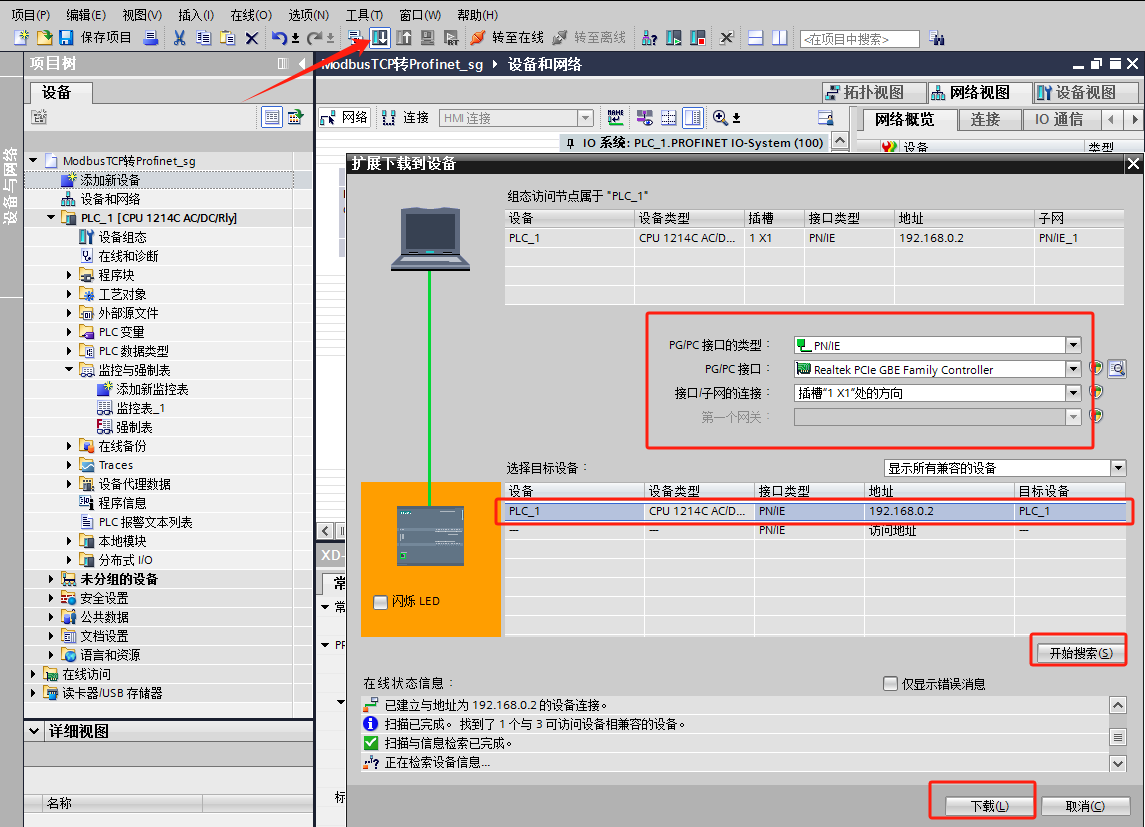

11、分配完设备名称后再工具栏点击下载进入下载页面，选择接口类型开始搜索，搜索完成选中点击下载：

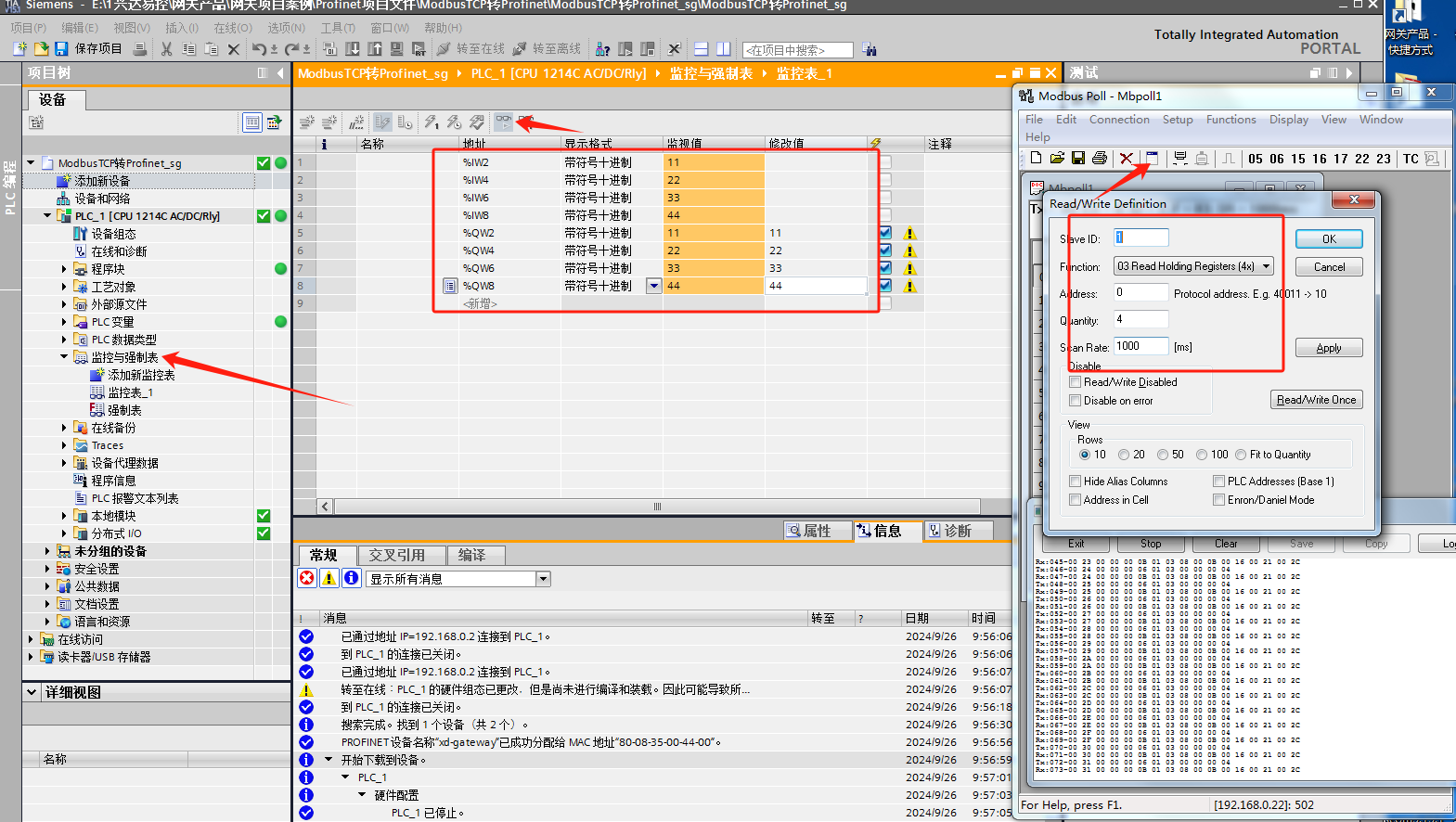

12、下载完成后“转至在线”在左侧项目树点开监控与强制表，添加新监控表，在监控表里输入I地址Q地址进行监控，打开modbus poll模拟软件输入站地址 功能码 起始地址 长度：

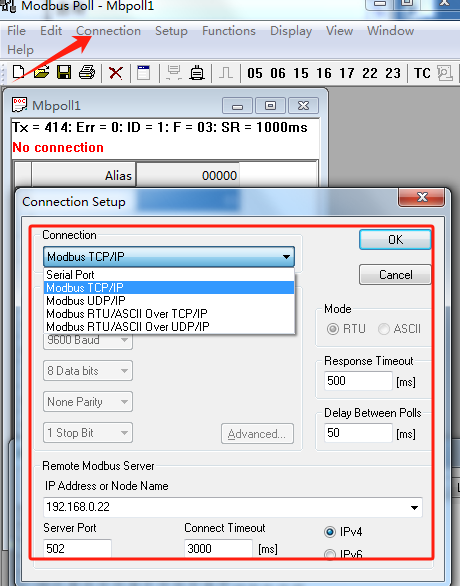

13、点击Connection进入连接页面选择modbus TCP/IP输入IP地址和端口号进行连接：

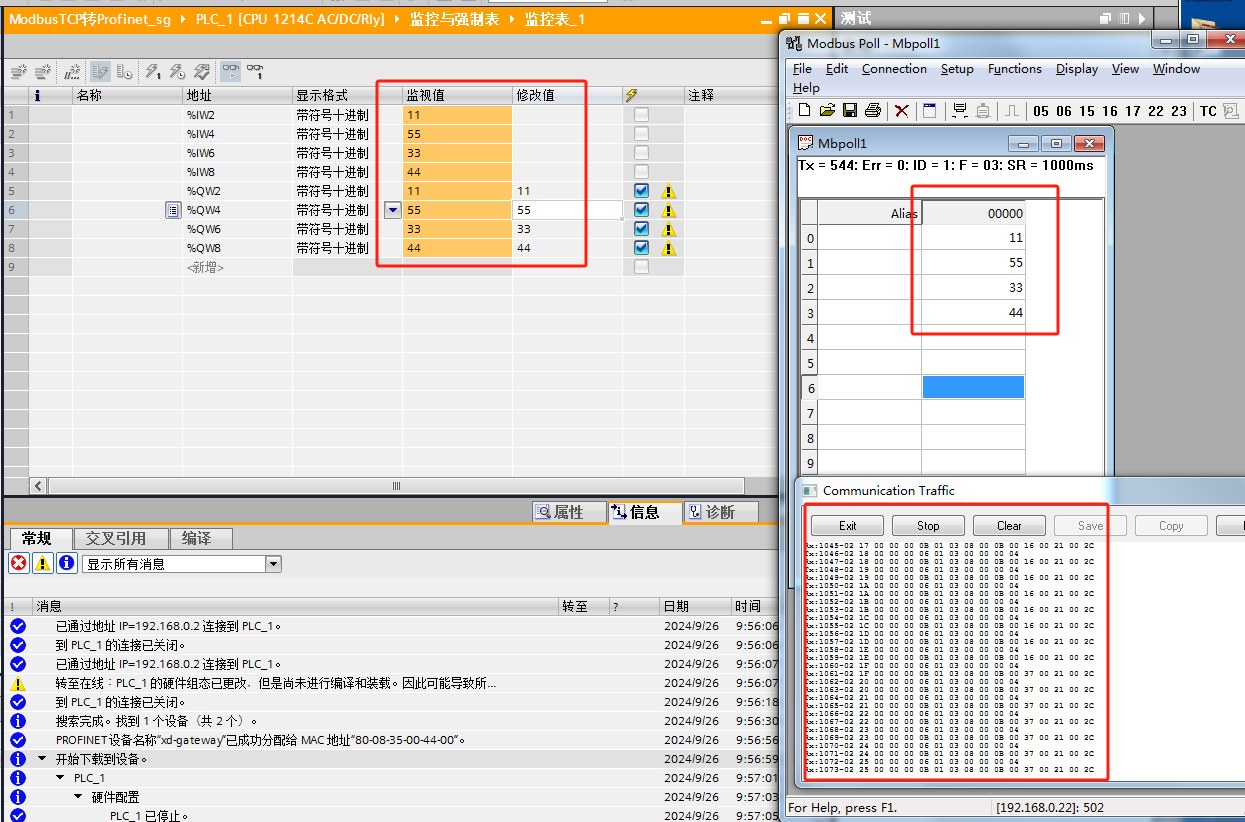

14、下图我们可以看到监控表里写入的数据，在modbus poll测试软件里也能监控到，在modbus poll里写入的数据博图监控表里也能监控到。这样我们就通过模块实现了双向读写功能：
