EthereCAT从站转modbusRTU网关快速配置
点击:8发布时间:2025-07-03

EthereCAT从站转modbusRTU网关快速配置

调试用到的设备及软件:

  1. PLC型号:汇川F5U-A8
  2. 转换网关:XD-MDEC10
  3. 网关配置软件:ECAT MODBUS(TCP) v1.2
  4. PLC编程软件:AutoShop
  5. 调试软件:Modbus Slave
  6. 网关XML文件:XD-MDEC-GATEWAY v1.4

把准备工作都完成以后下面就开始配置

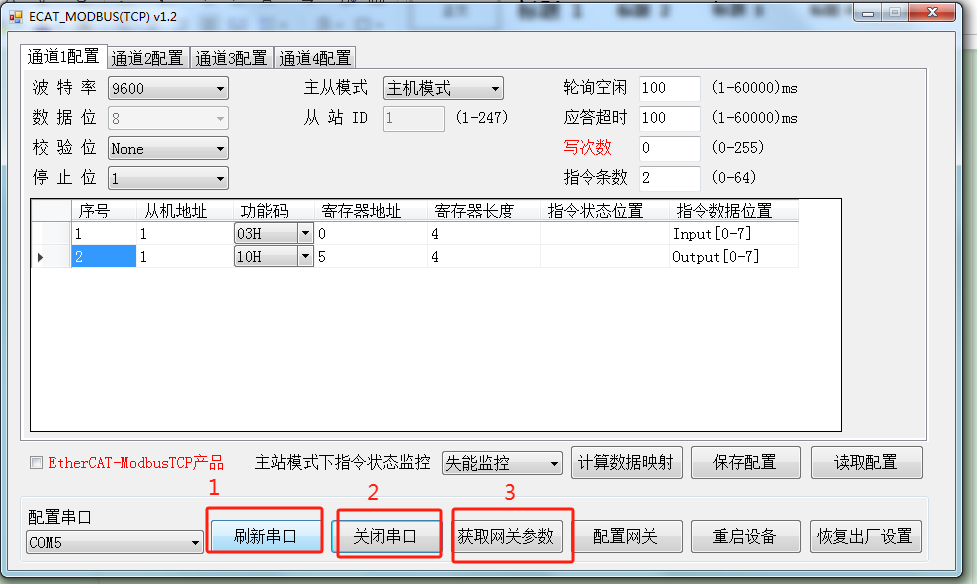

1、打开ECAT MODBUS(TCP) v1.2软件后首先刷新串口并打开串口,获取网关参数

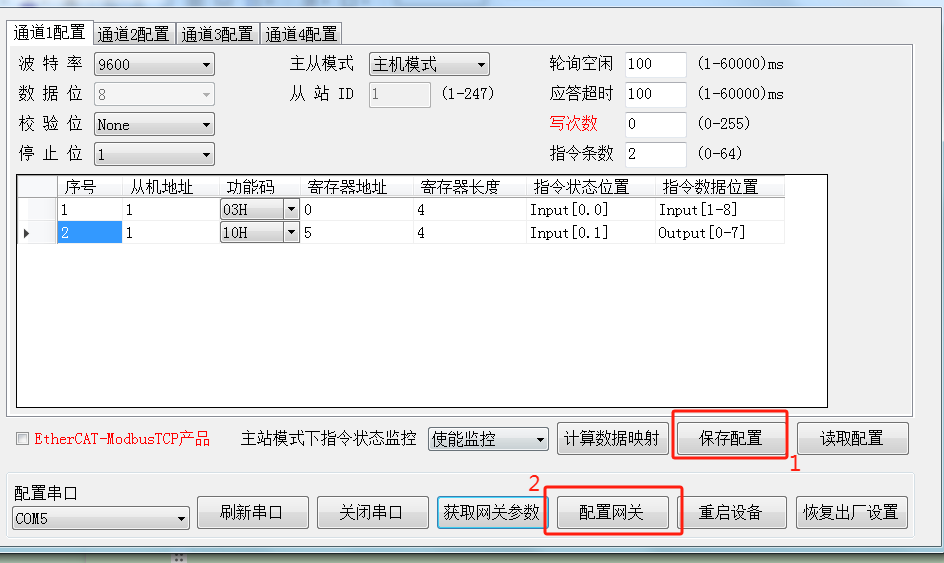

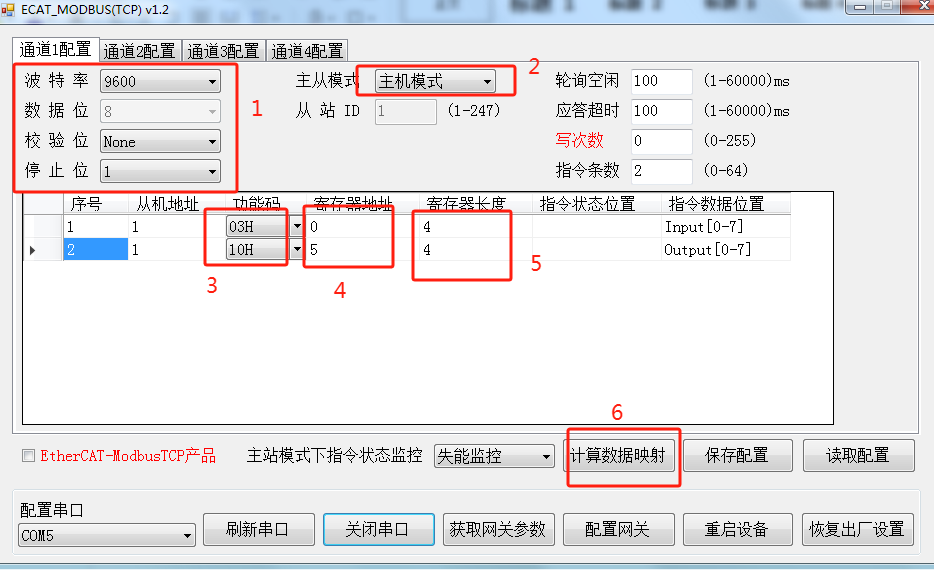

2、设置从站波特率,数据位,校验位,停止位。选择modbus主站模式,设置从站地址,功能码,寄存器起始地址,寄存器长度。最后点击计算数据映射

3、设置完成以后把配置以文件的形式保存到本地,最后把配置下载到网关

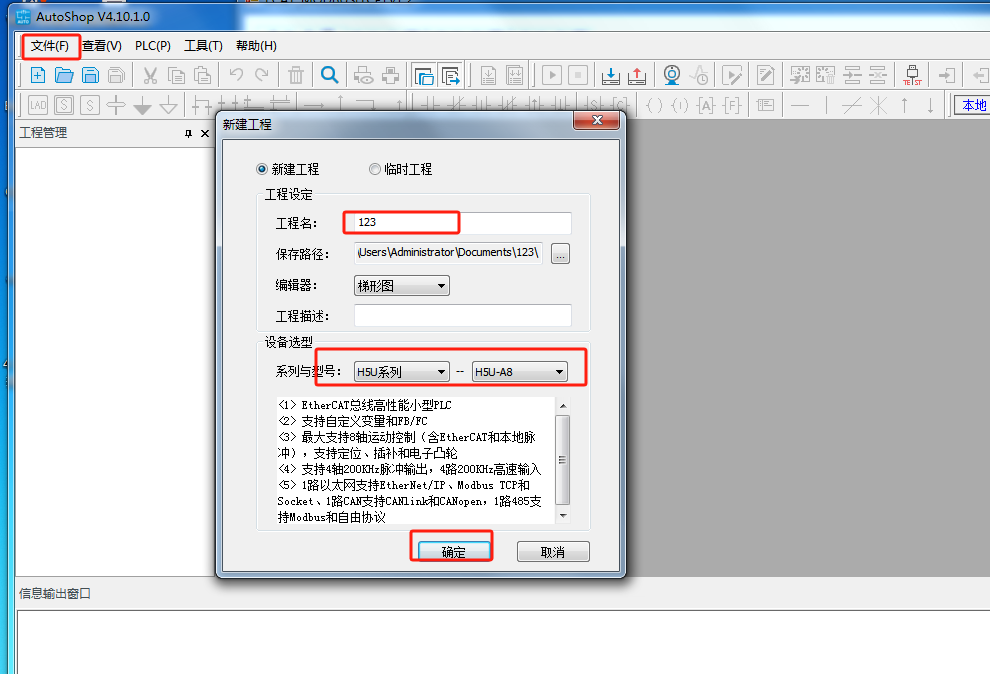

  1. 打开AutoShop编程软件,创建新项目

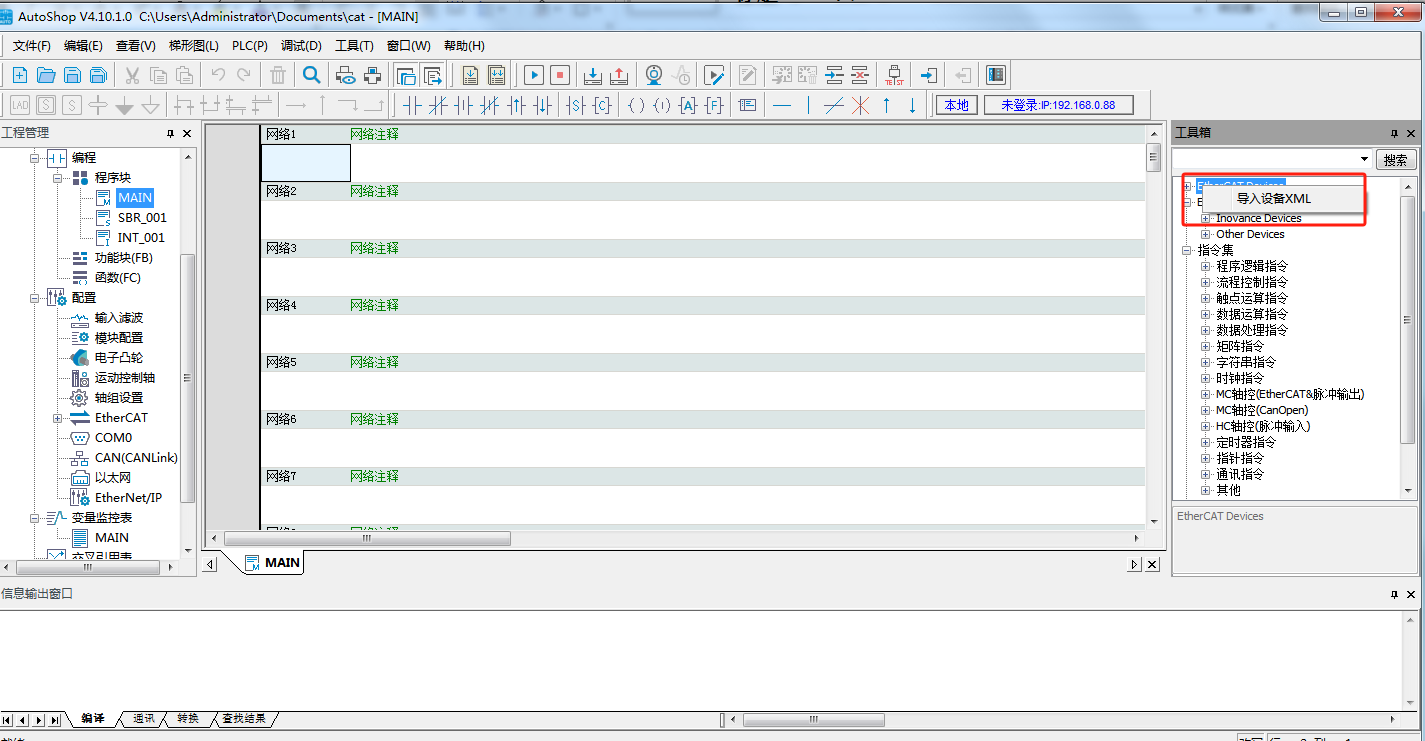

5、右击EtherCAT Devices导入网关XML文件后重启软件

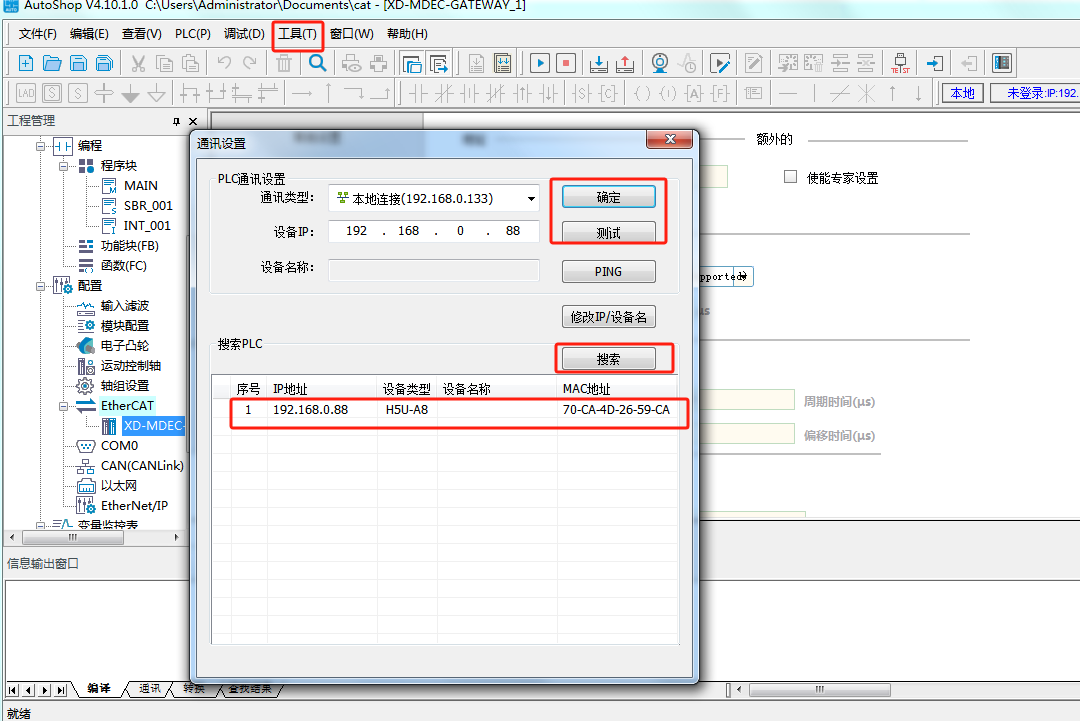

6、在工具找到通讯设置,搜索到PLC后点击测试显示状态已接通点击确定

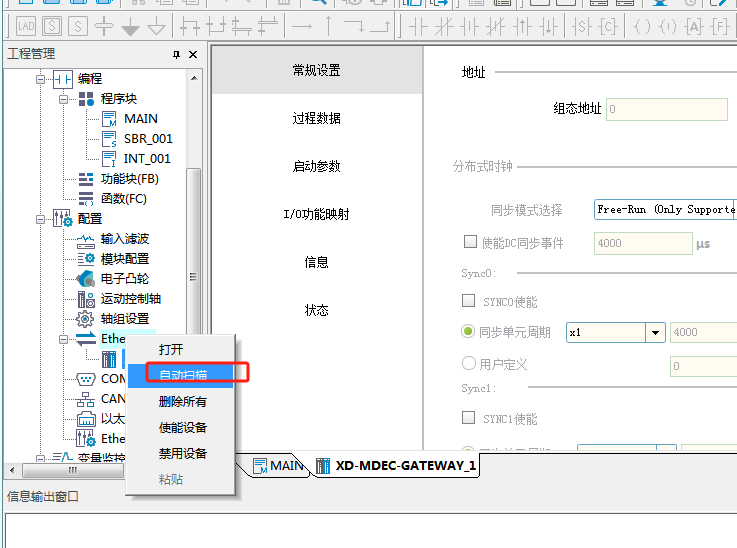

7、右击EtherCAT进入自动扫描

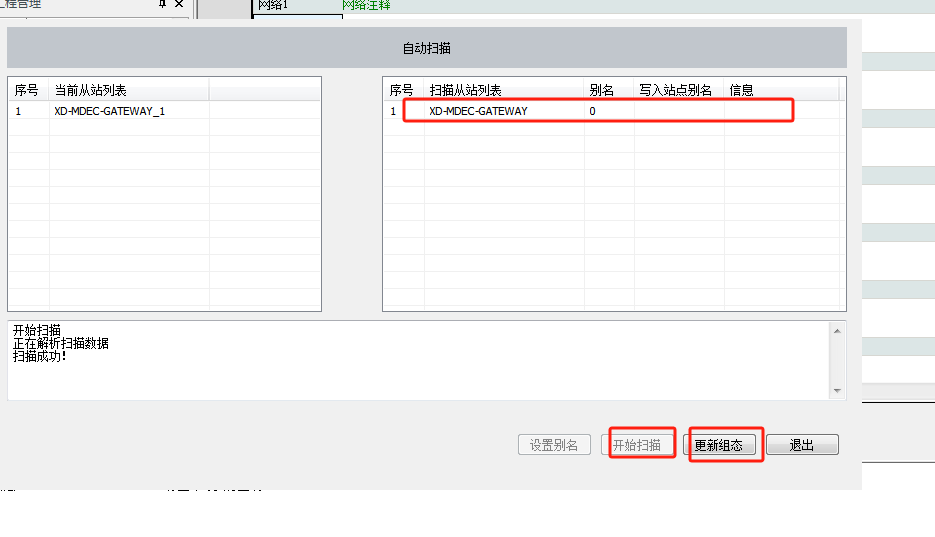

8、开始扫描,选中搜索到的设备点击更新组态

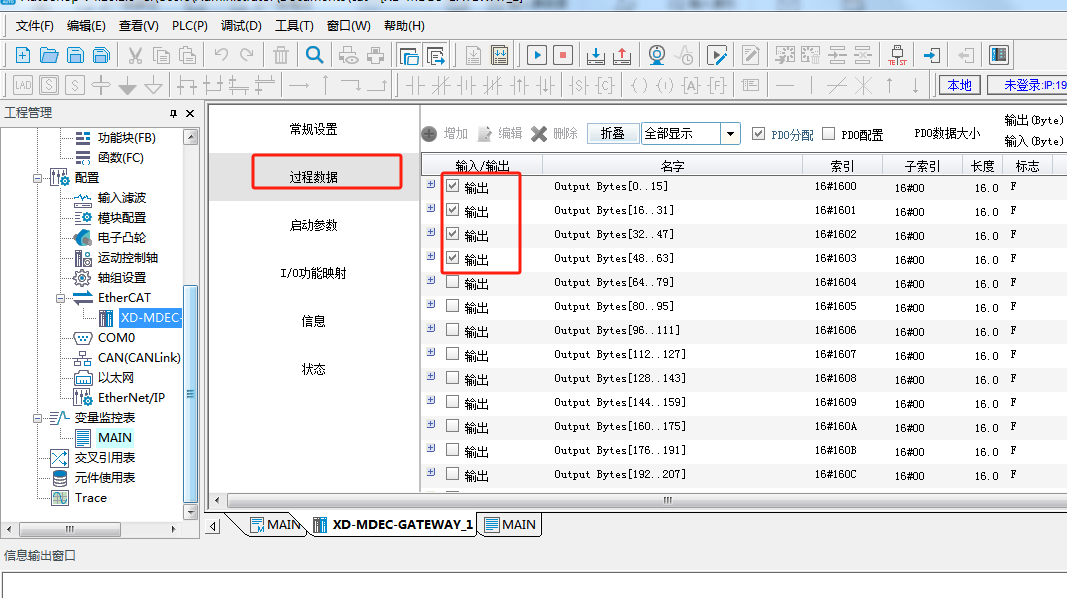

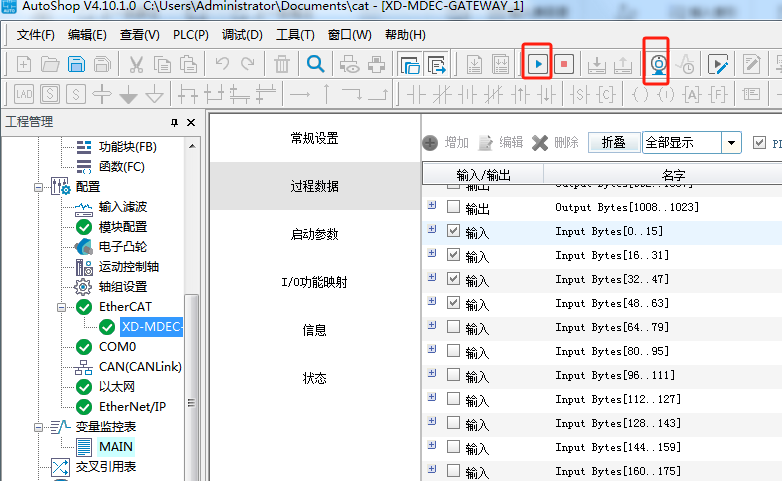

9、点击进去网关配置页面,在过程数据勾选输出指令

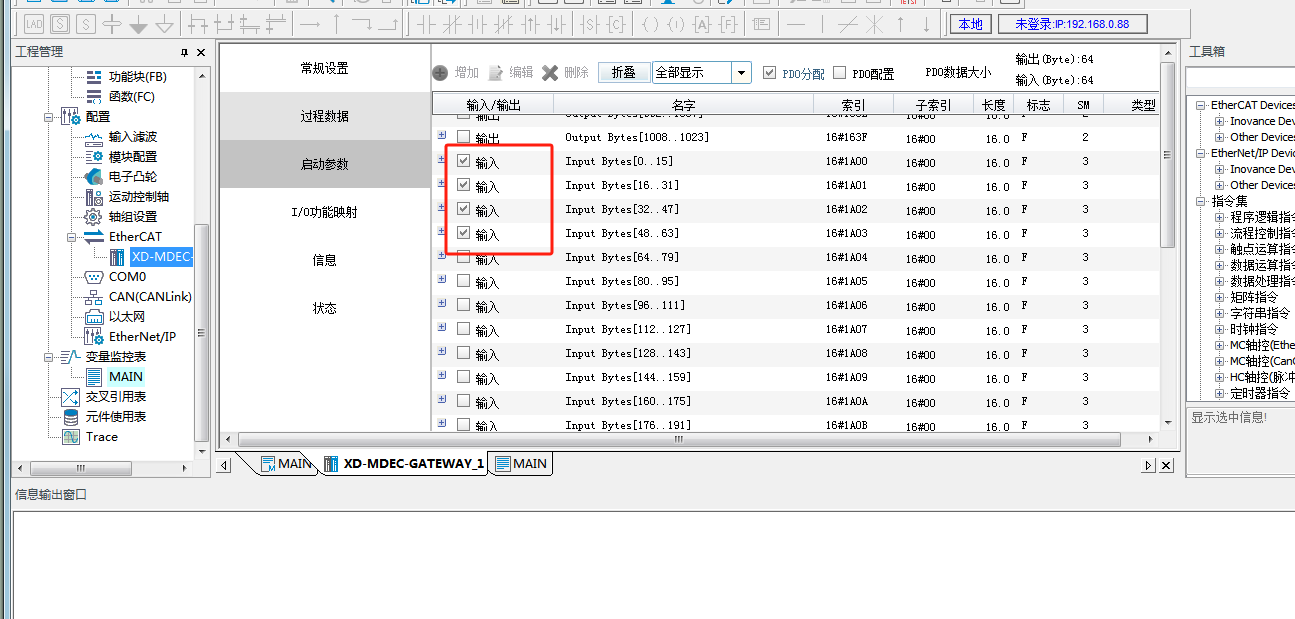

10、勾选输入指令

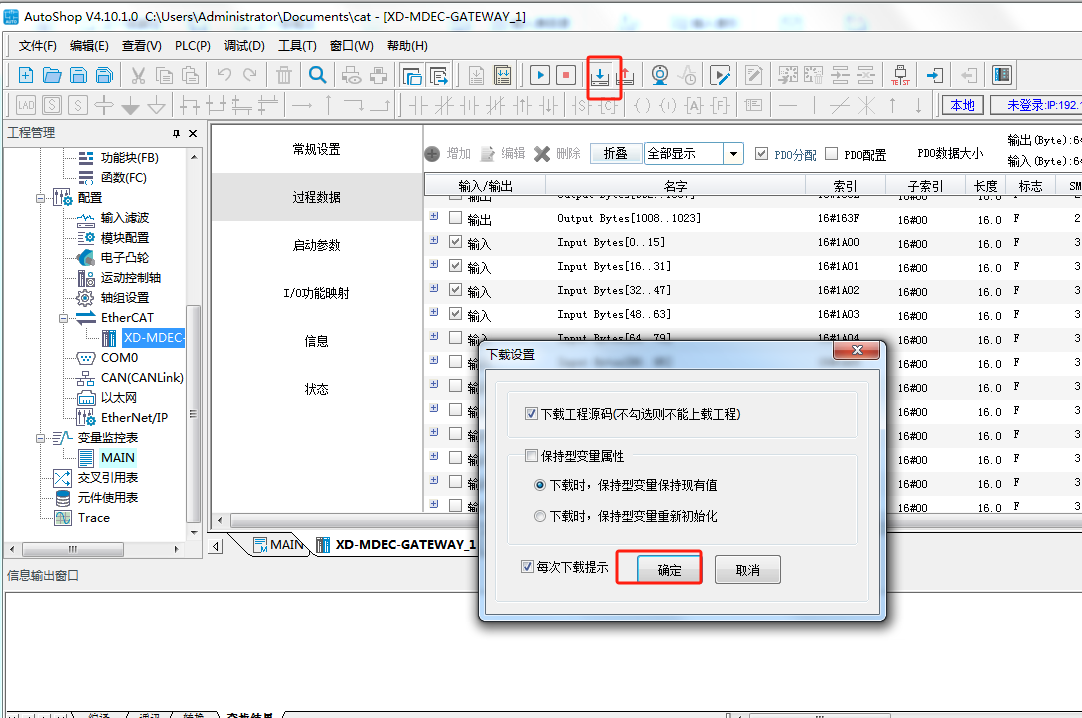

11、下载组态到plc

12、下载完成后点击运行并监控

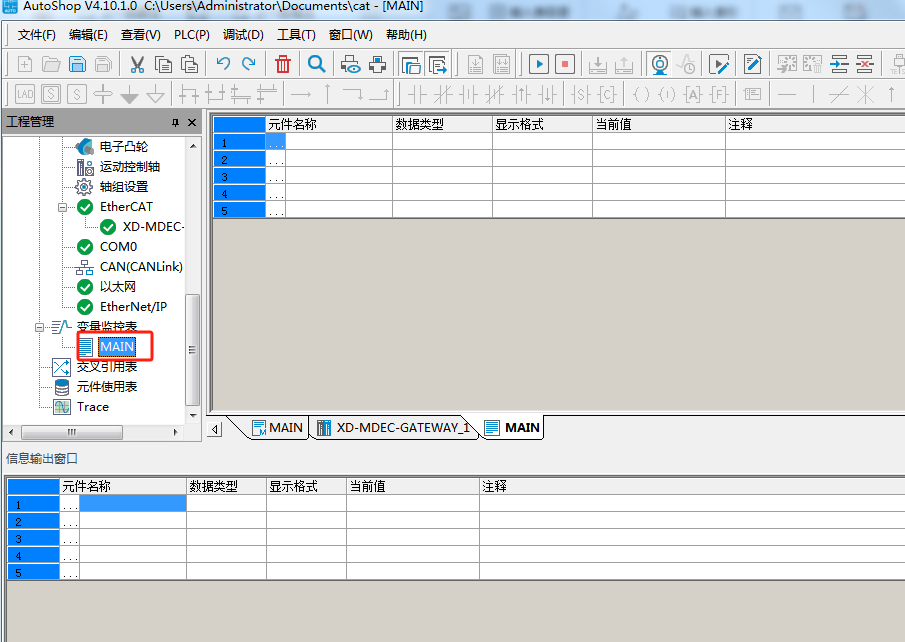

13、进入监控表

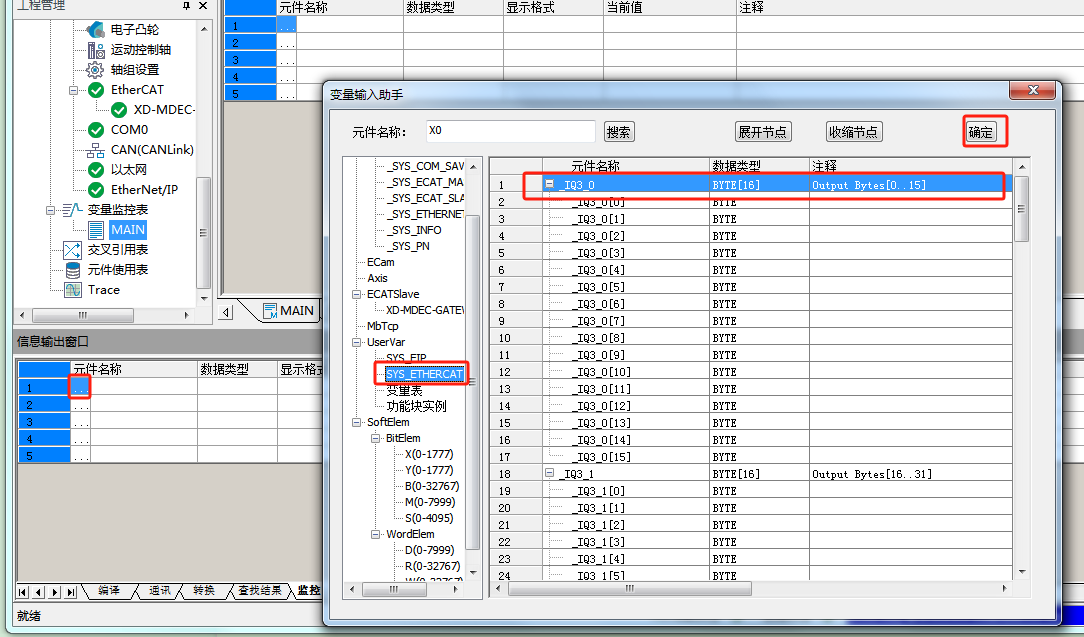

14、进入变量输入助手页面点击SYS ETHERCAT,添加输入输出到监控表

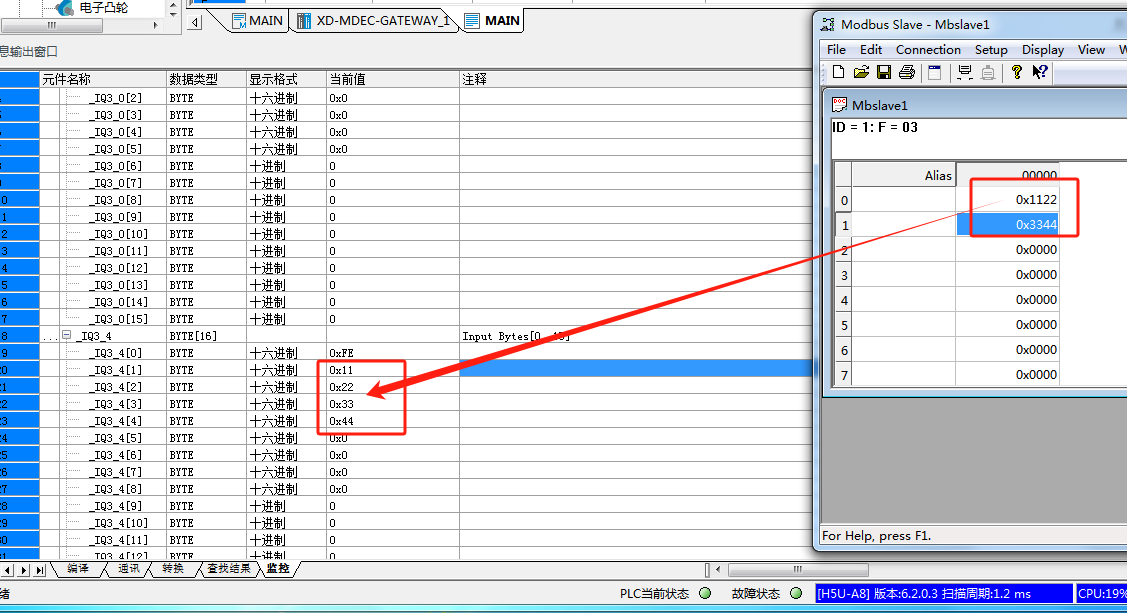

15、打开modbus slave测试软件,下图是从站输出数据主站接收

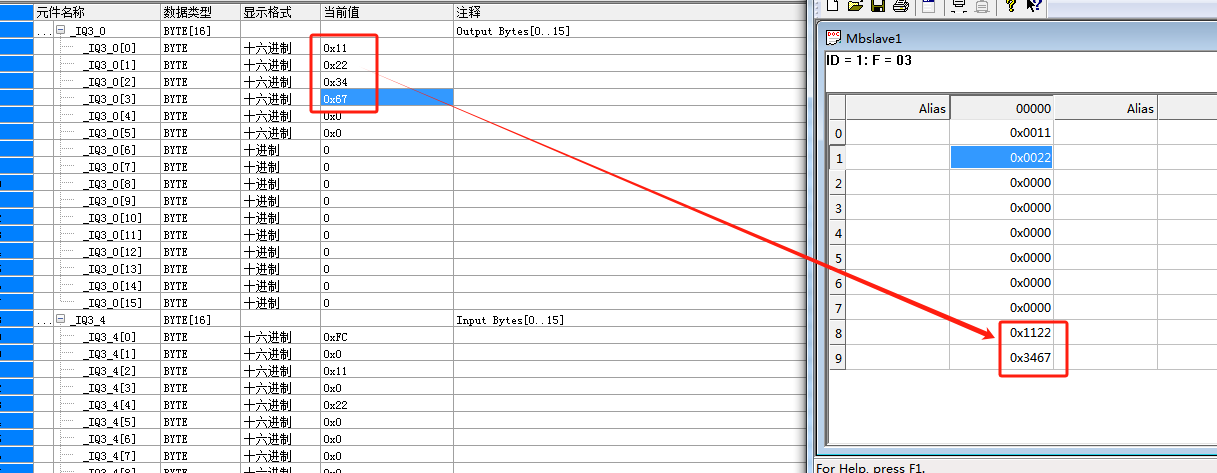

16、下图是主站输出数据从站接收
