profibusDP主站转profinet网关快速配置案例
点击:7发布时间:2025-07-03

profibusDP主站转profinet网关快速配置案例

Dp主站网关:XD-PNPBM20

DP从站网关:XD-MDPB100

配置软件:PROFIBUS Studio、博图、Modbus Slave

GSD文件:GSDML-V2.33-XD-PNPB-20210807、DP-MBM.gsd

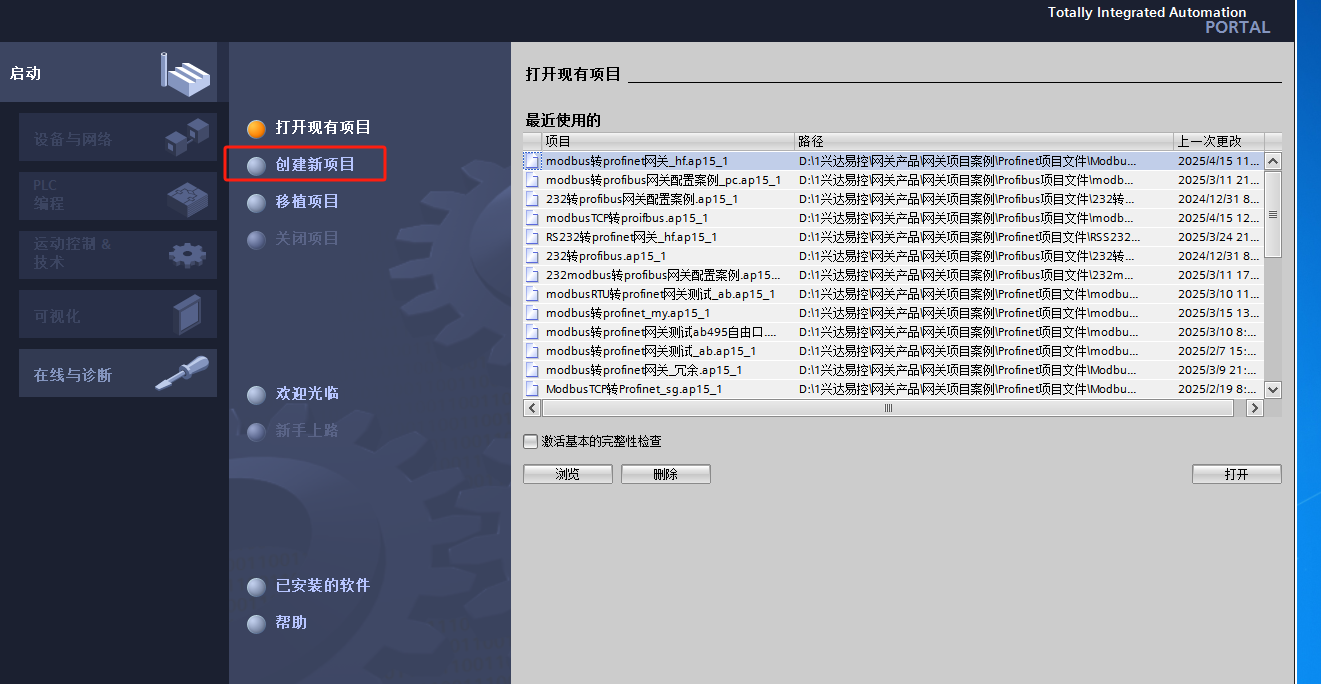

1、打开博图编程软件,创建新项目

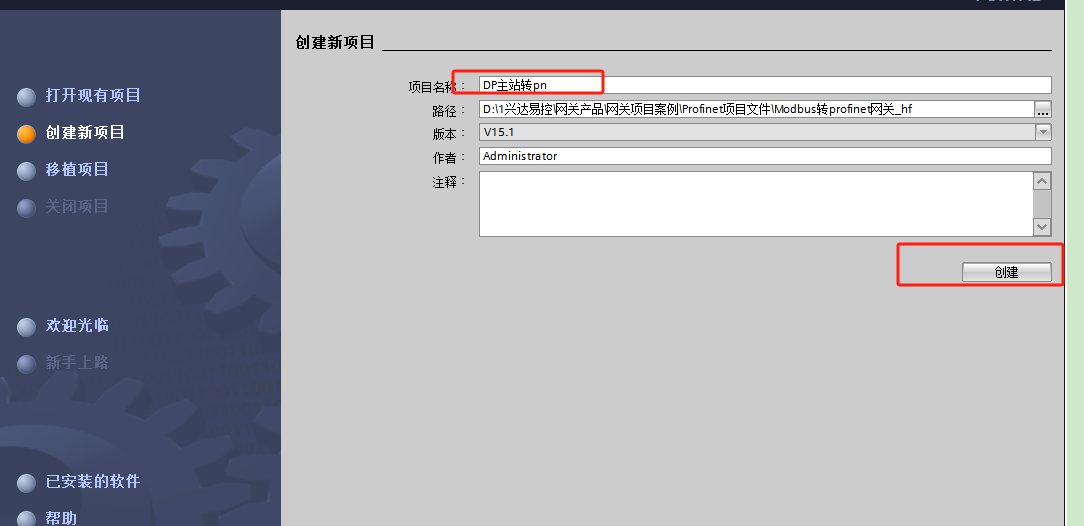

2、给项目命名后点击创建

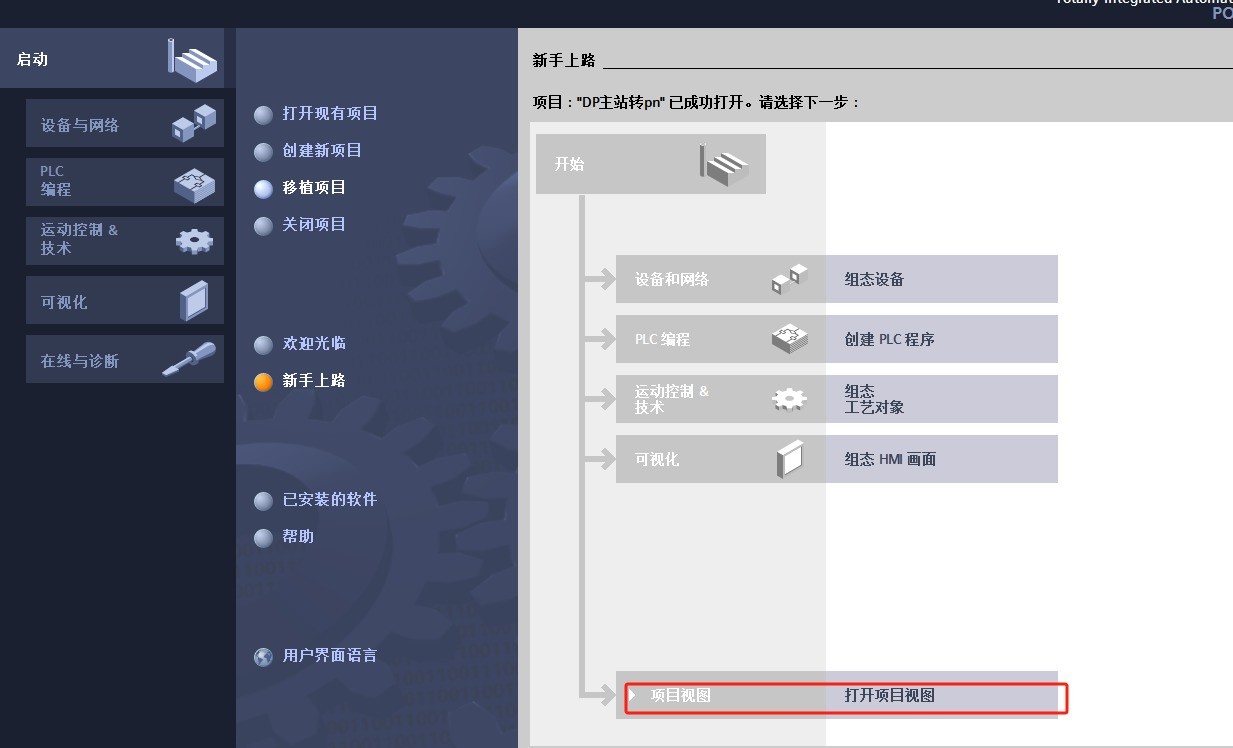

3、打开项目视图

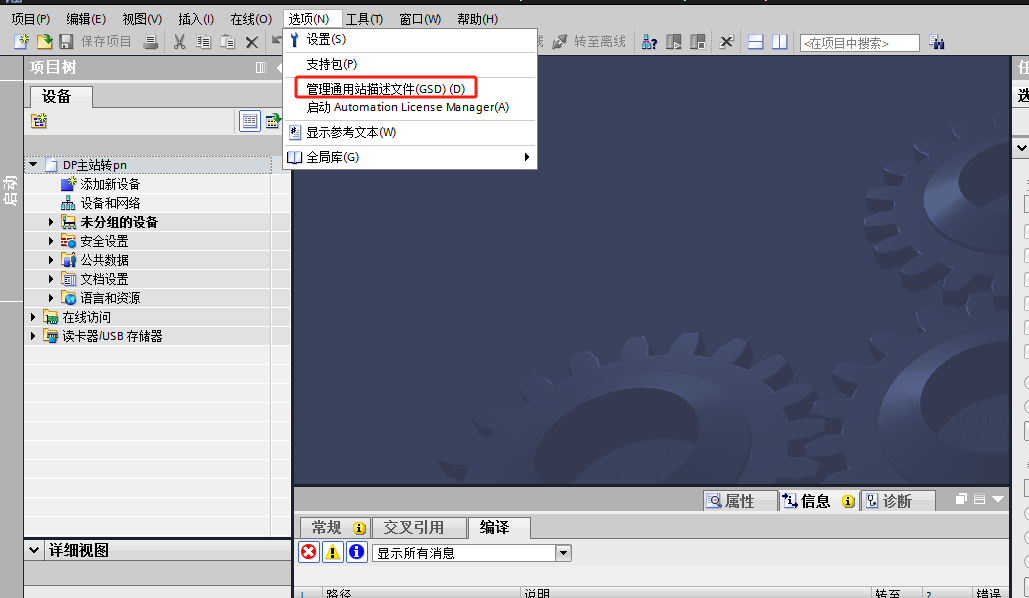

4、在选项找到“管理通用站描述文件”

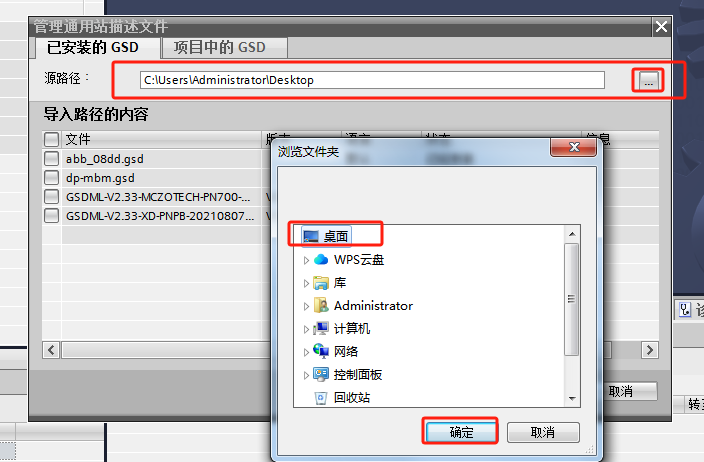

5、选择GSD文件所在文件夹

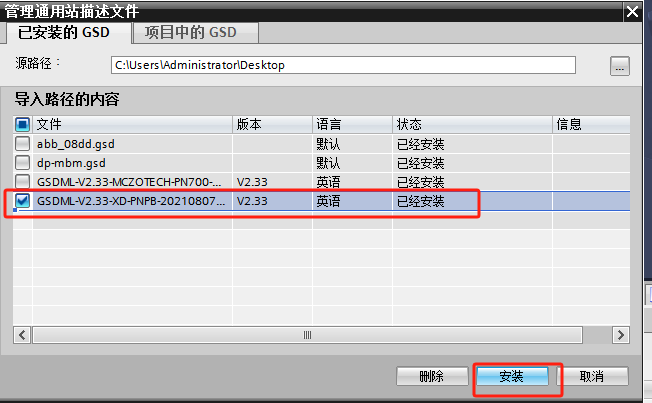

6、选中GSD文件点击安装

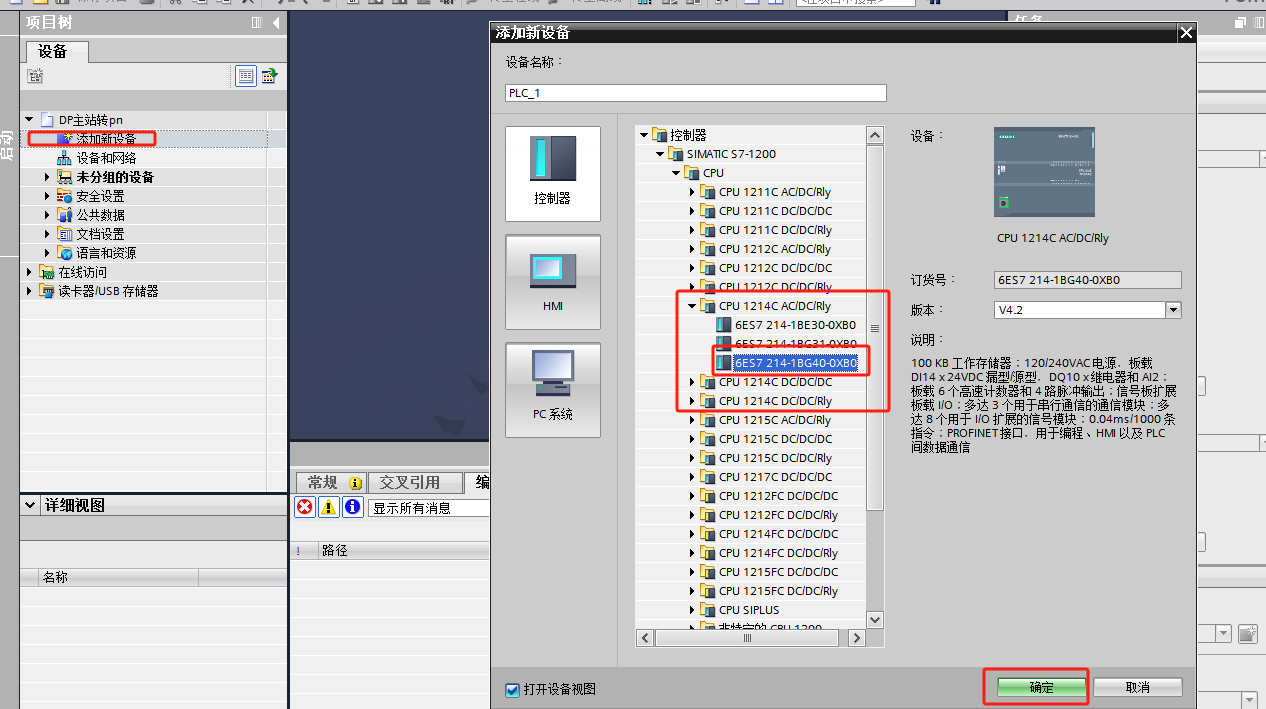

7、在添加新设备里找到所用的CPU型号点击确定

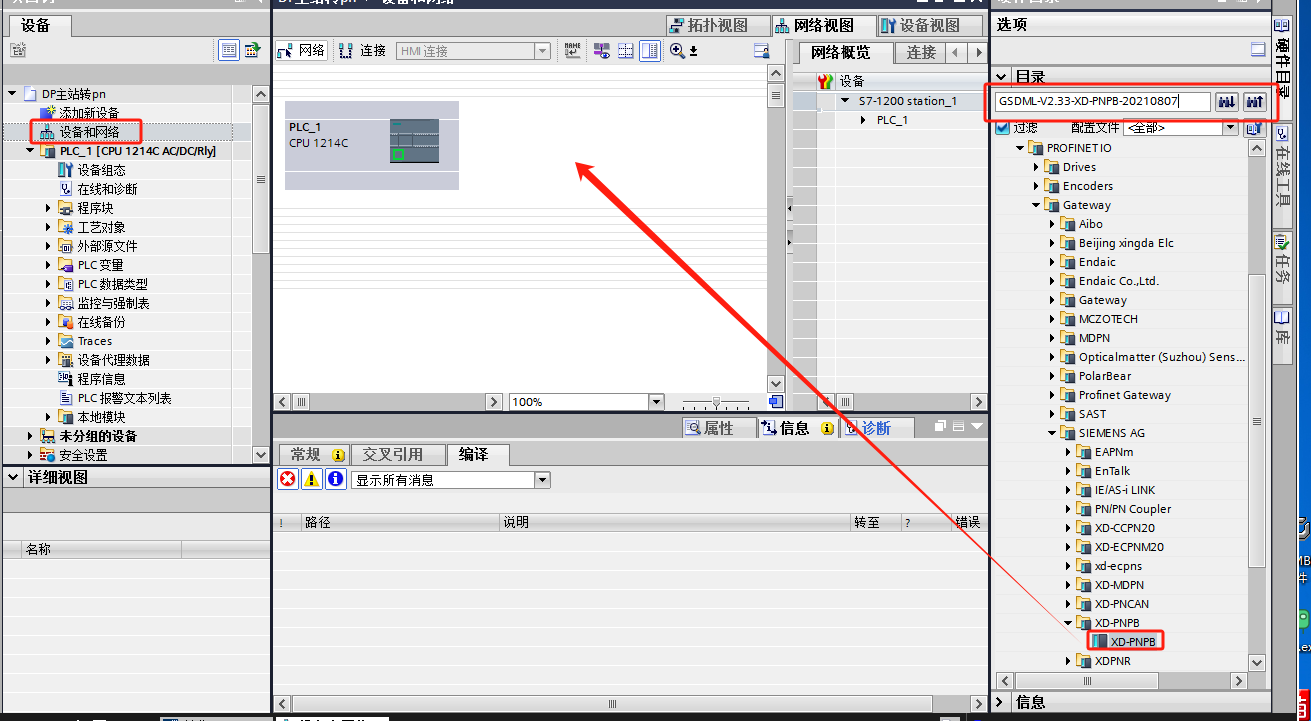

8、进入到设备和网络,在右侧目录搜索安装好的GSD文件拖拽到组态页面

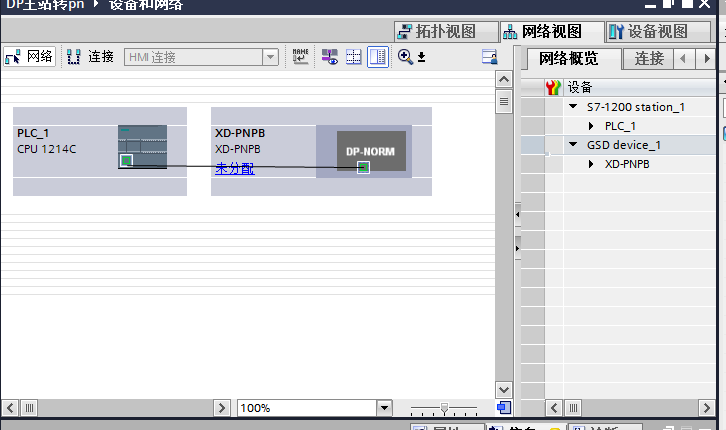

9、从plc拖拽一条线与网关进行连接

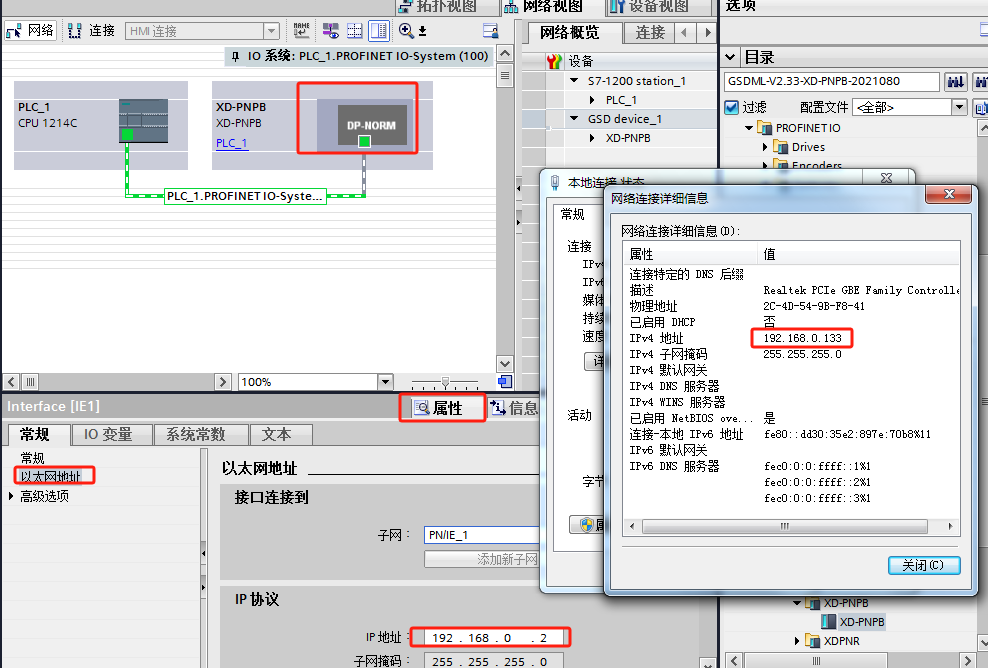

10、点击进入网关属性,设置网关ip与本机和plc在同一网段

11、进入网关设备视图,在右侧目录找到读写指令添加进插槽,如下图:

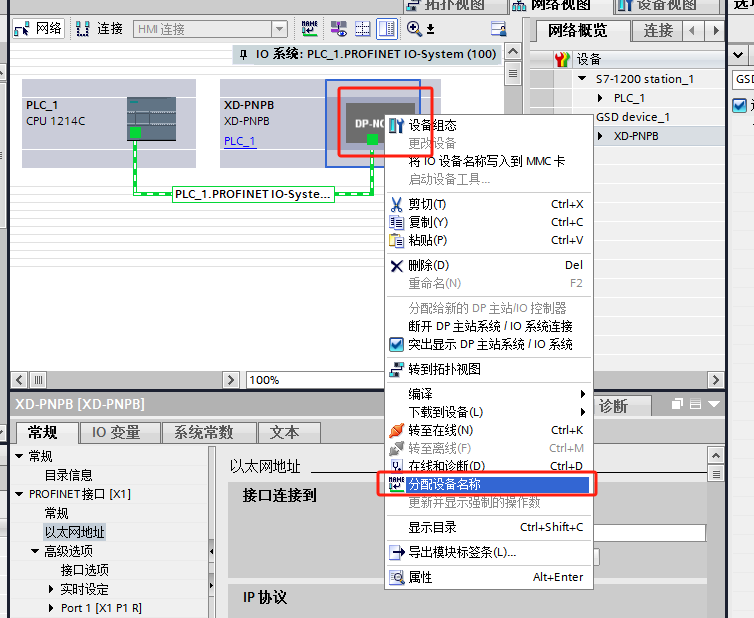

12、右击网关驱动进入分配设备名称

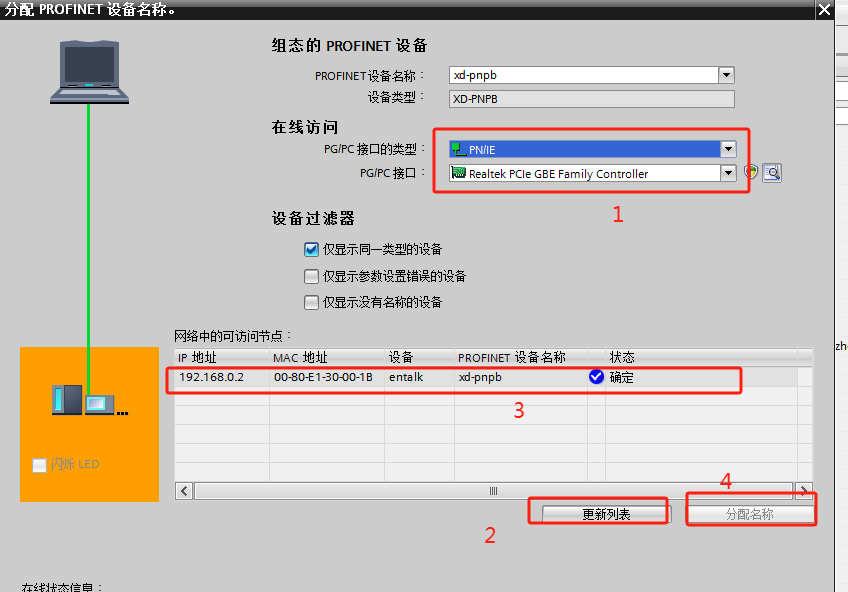

13、选择接口,更新列表,选中搜索到的设备点击分配名称

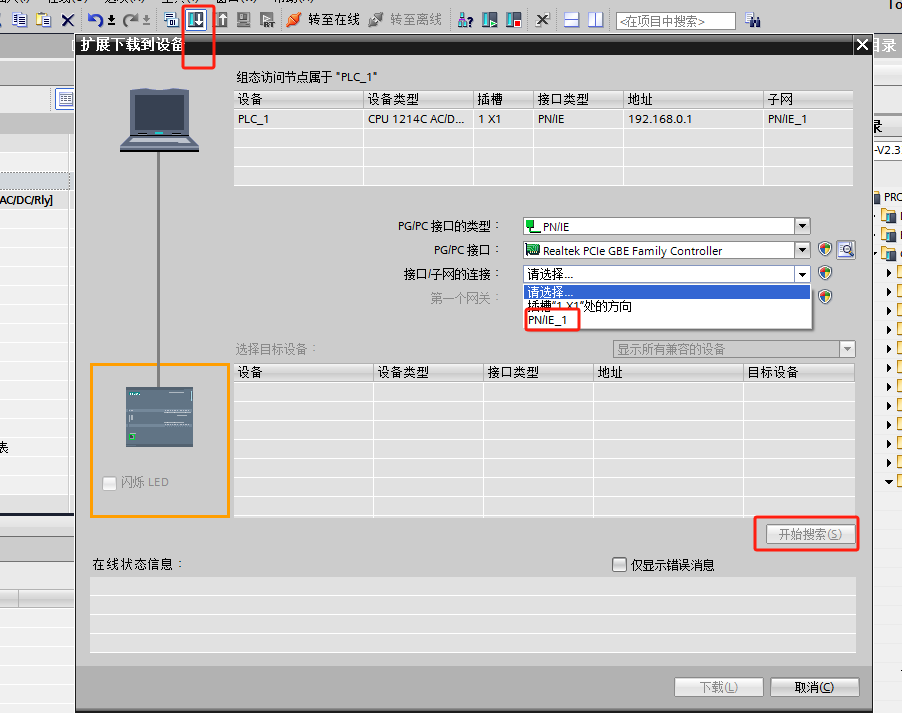

14、点击下载,选择接口,开始搜索

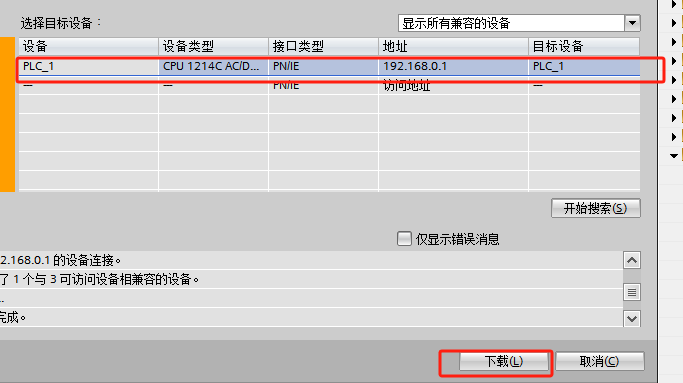

15、选择搜索到的plc点击下载

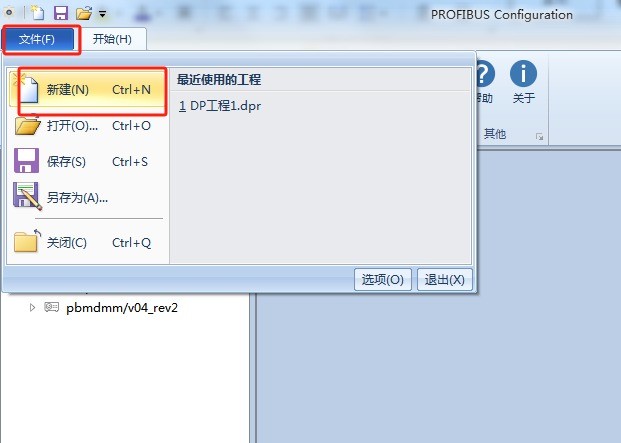

  1. 打开PROFIBUS Studio软件

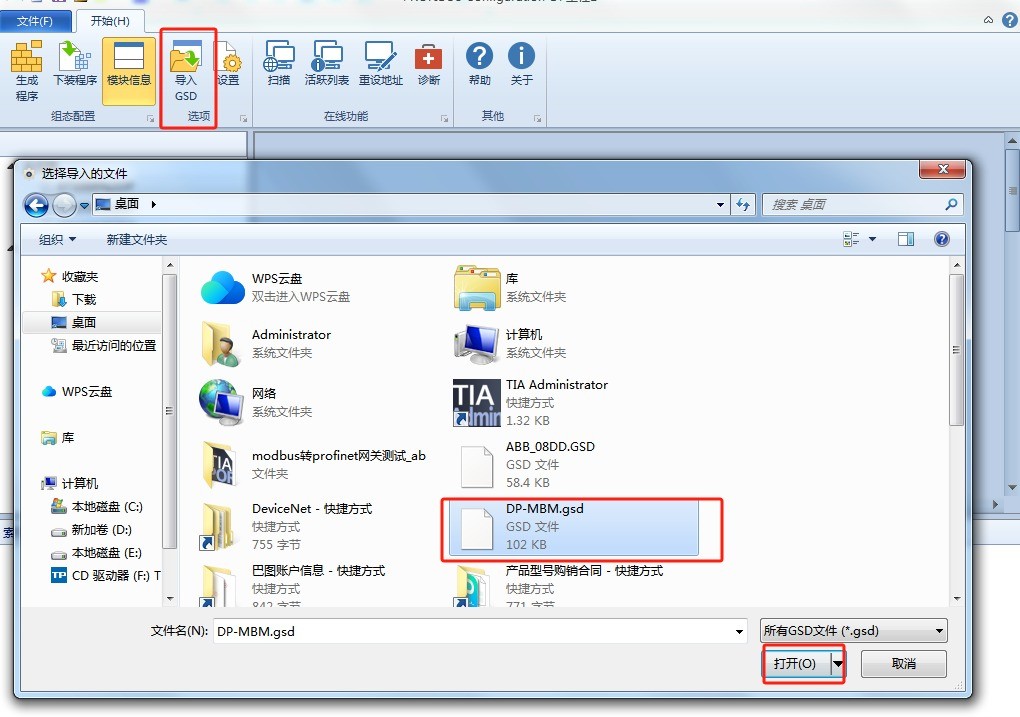

17、点击导入GSD,选中从站网关的GDS文件

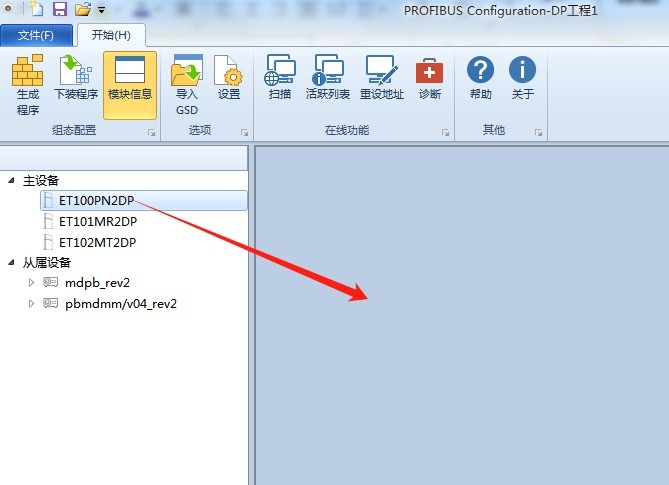

18、单击ET100PN2DP拖拽到组态界面

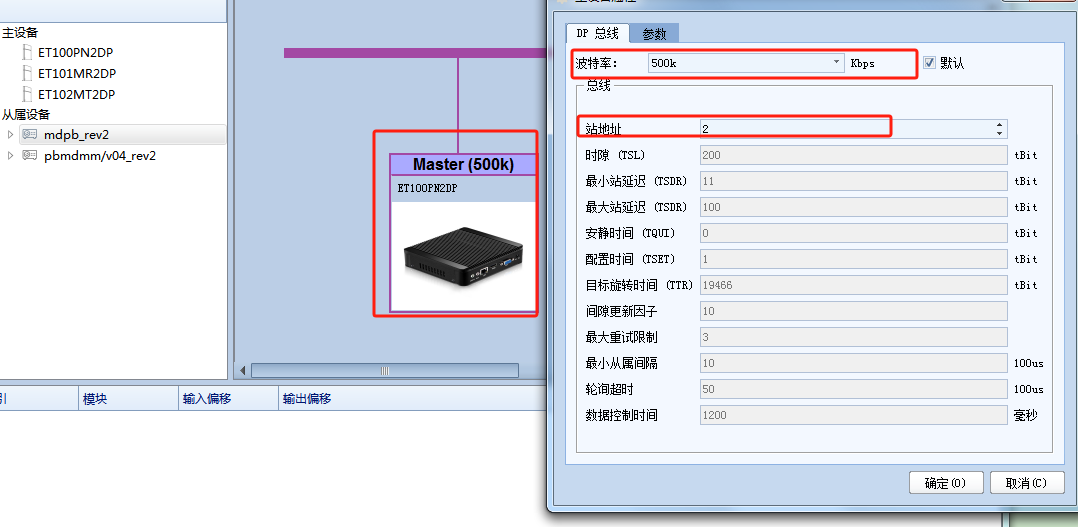

19、双击主站设置站地址和波特率

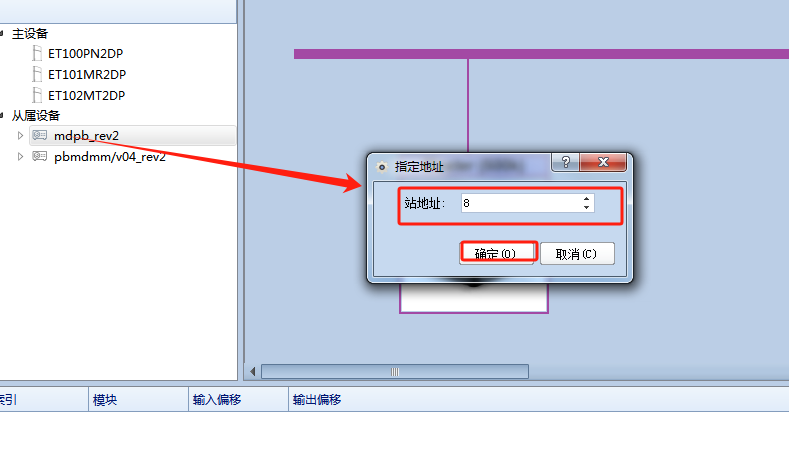

20、拖拽从站到组态界面,设置从站拨码地址

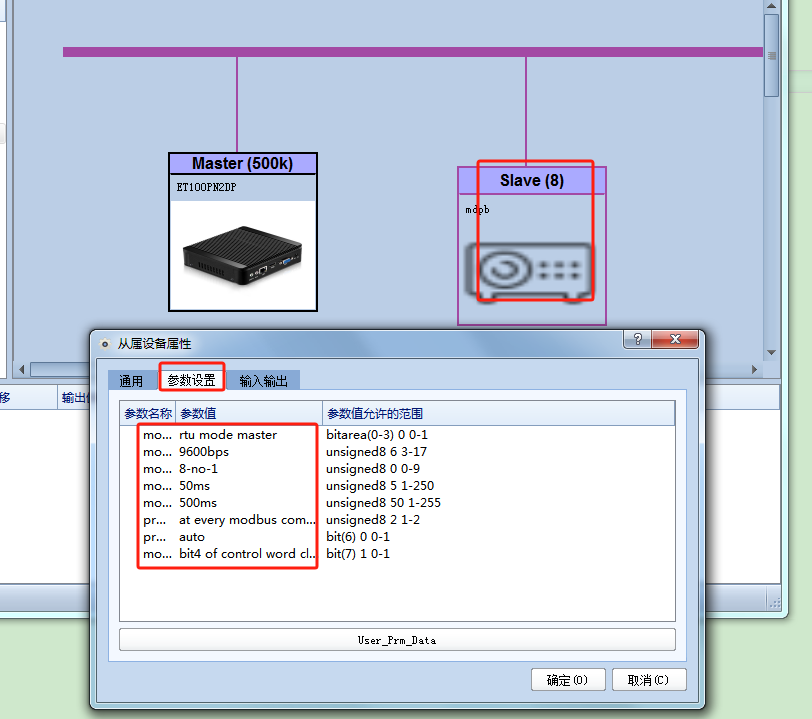

21、双击DP从站设置modbus参数

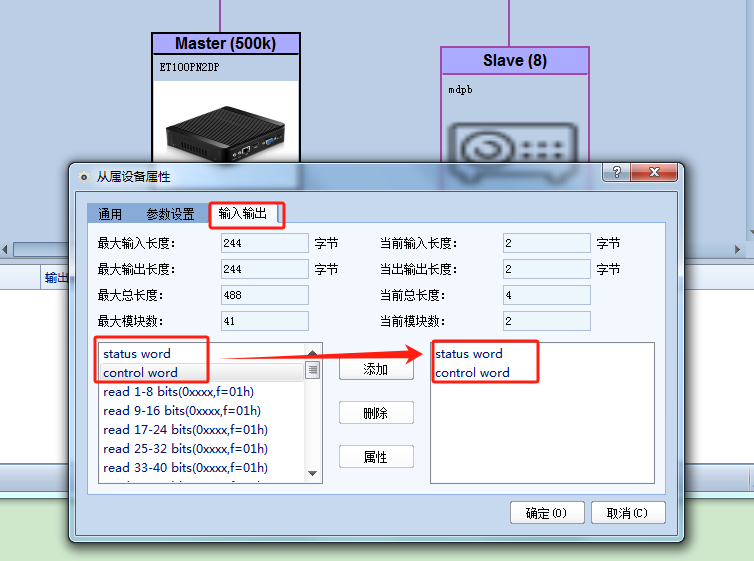

22、在输入输出添加读写指令,首先需要添加状态字和控制字

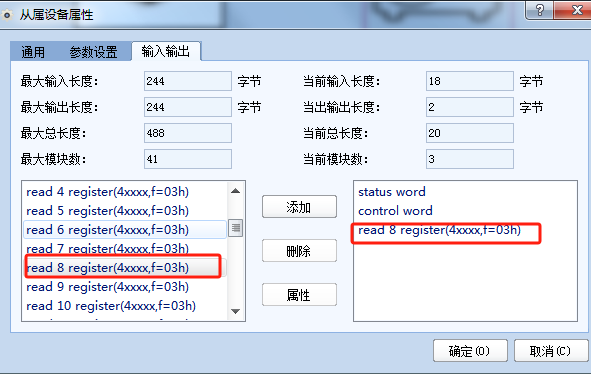

23、添加8字节输入03功能码

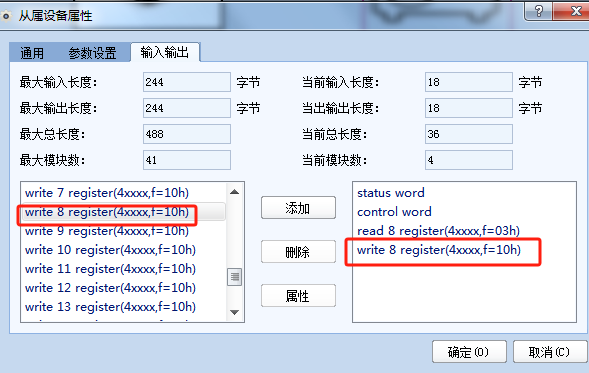

24、添加16功能码8个字节的输出

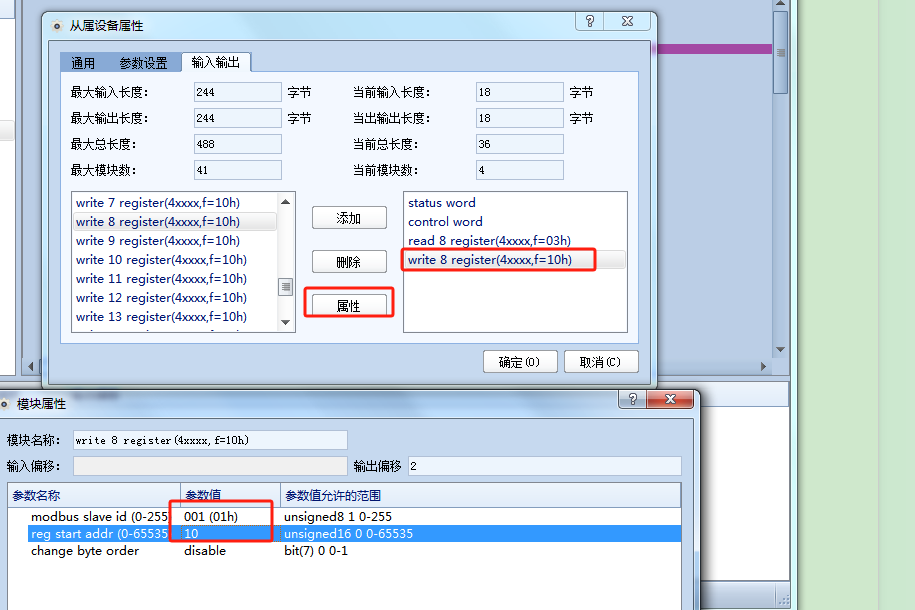

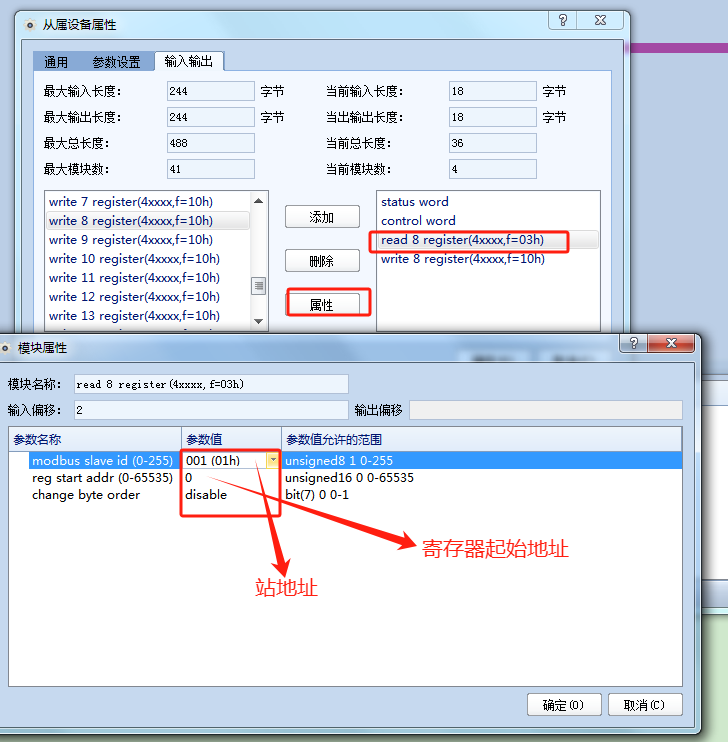

25、点击进入指令属性设置从站地址和寄存器起始地址

26、以同样的步骤设置输出的从站地址和起始地址

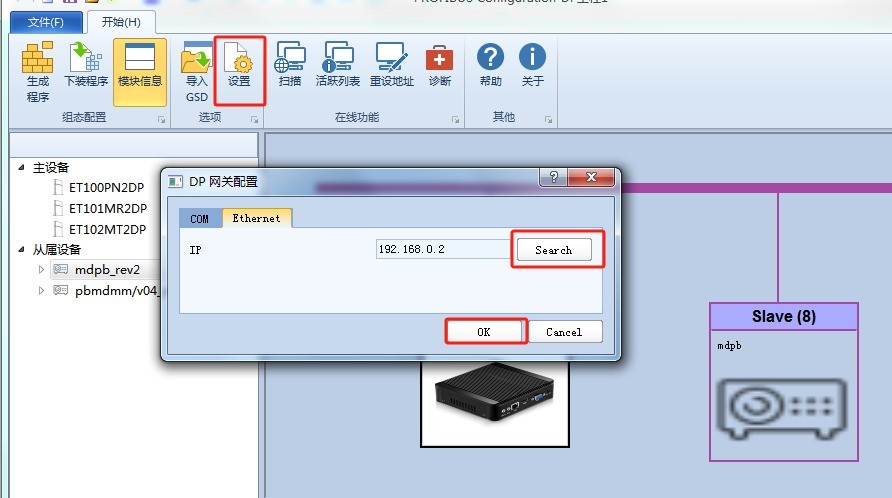

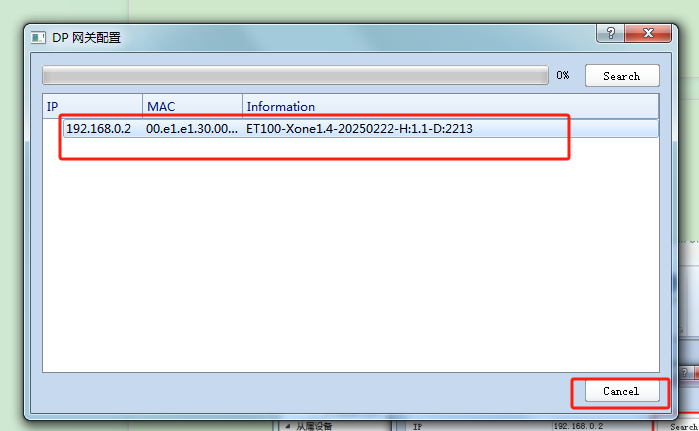

27、点击设置,搜索网关

28、选择搜索到的网关点击确定

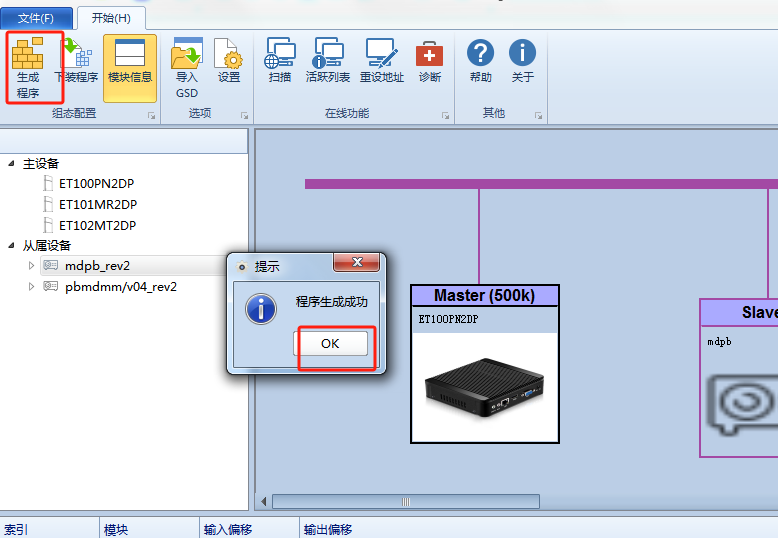

29、点击生成程序

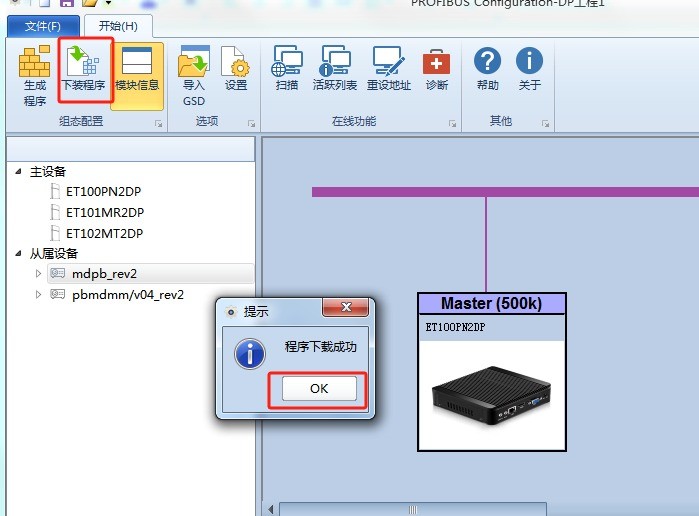

30、点击下载程序后配置就完成了,下面回到博图

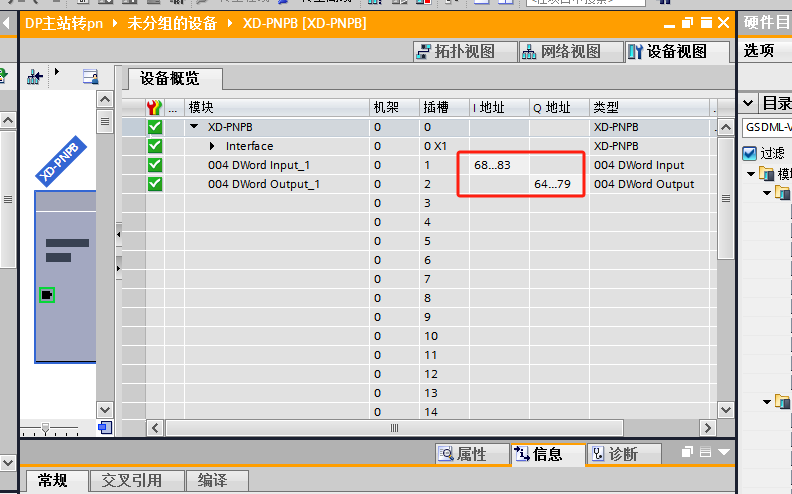

31、查看plc分配给网关的I/Q地址

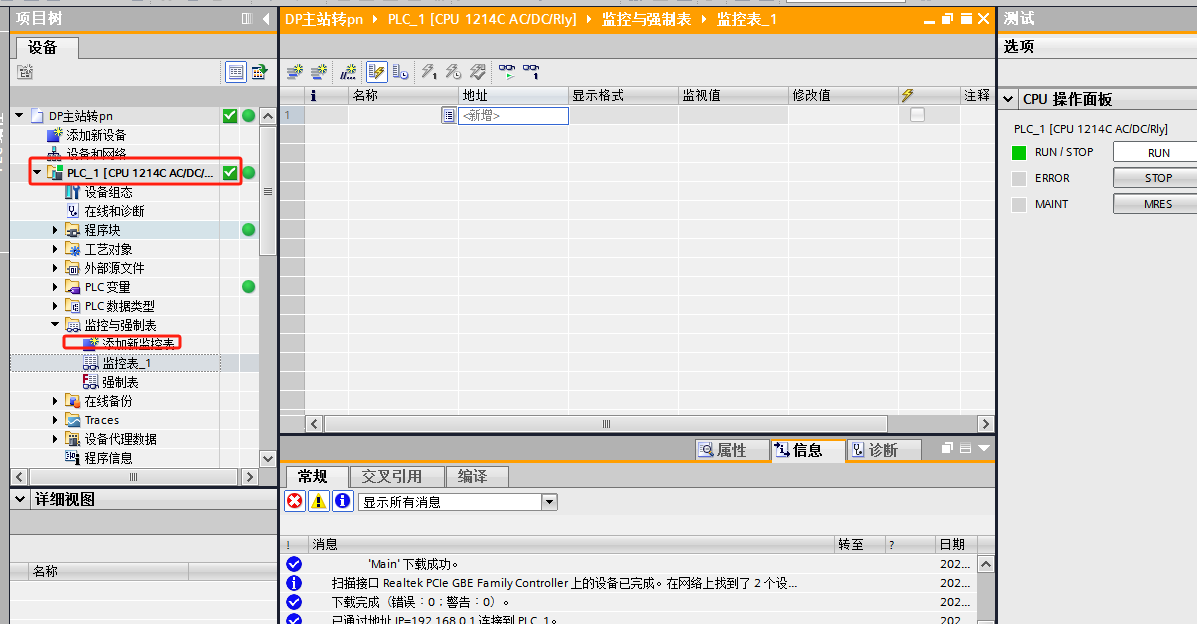

32、在左侧监控与强制表,创建一个新的监控表

33、在监控表输入I/Q地址后,打开modbus slave测试软件

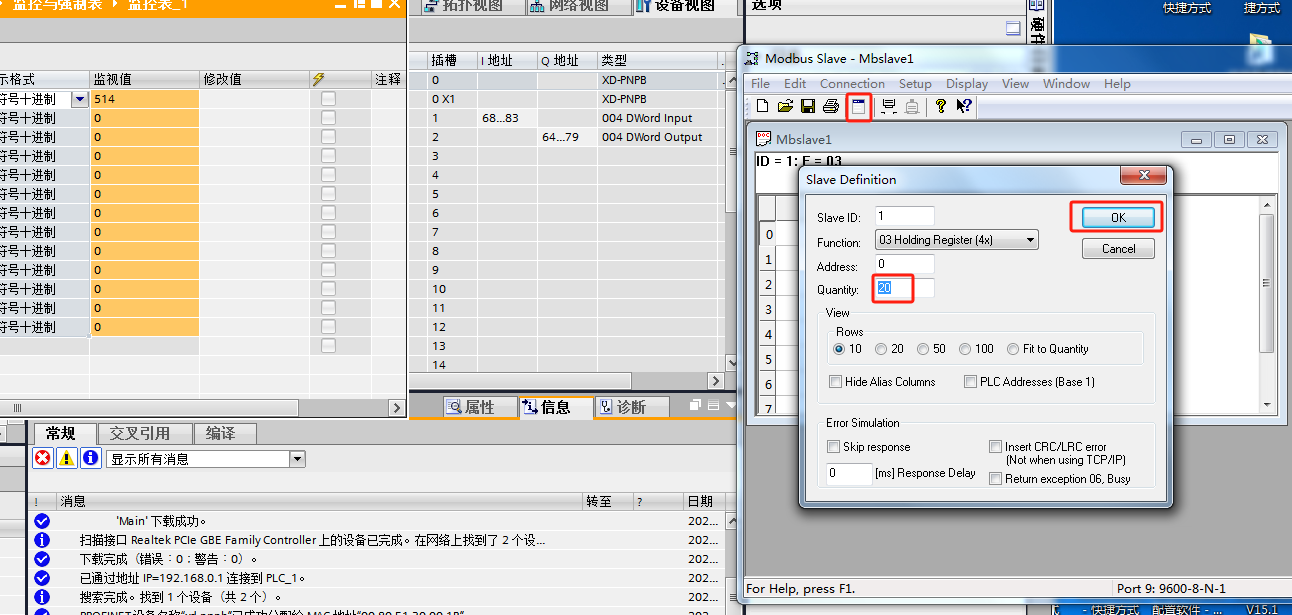

34、设置从站地址和寄存器起始地址读20个寄存器

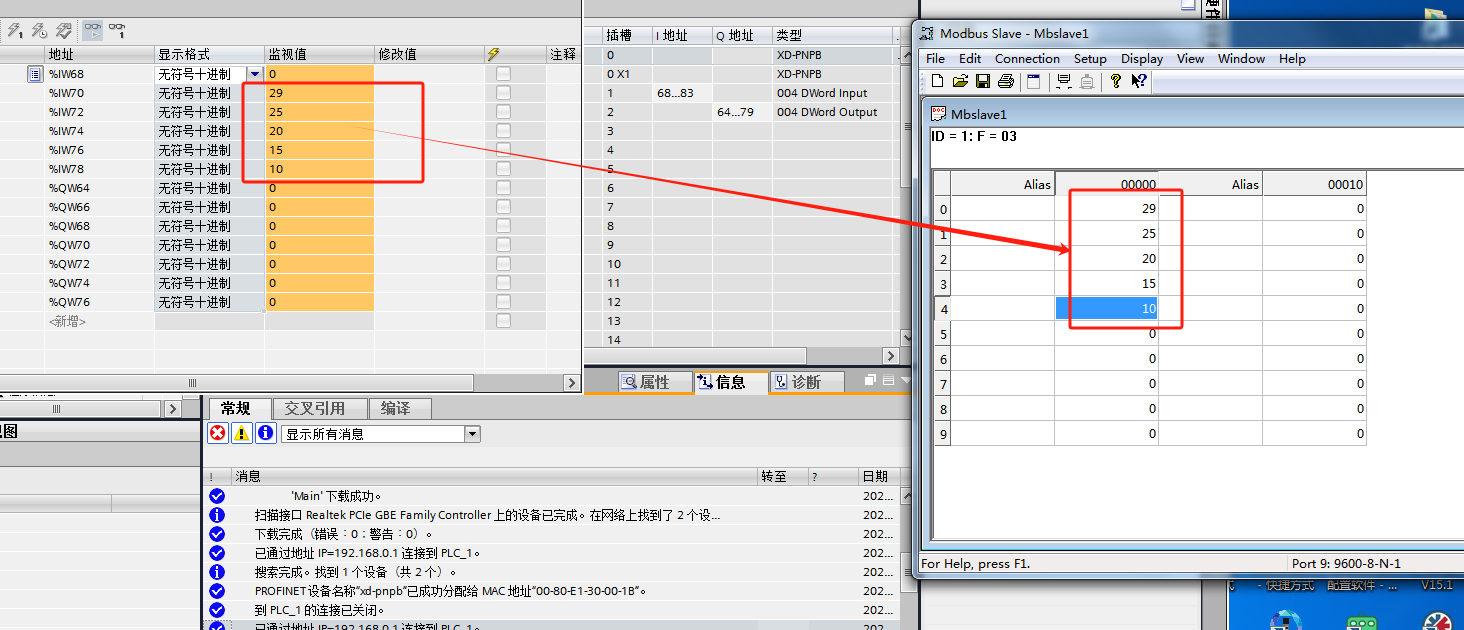

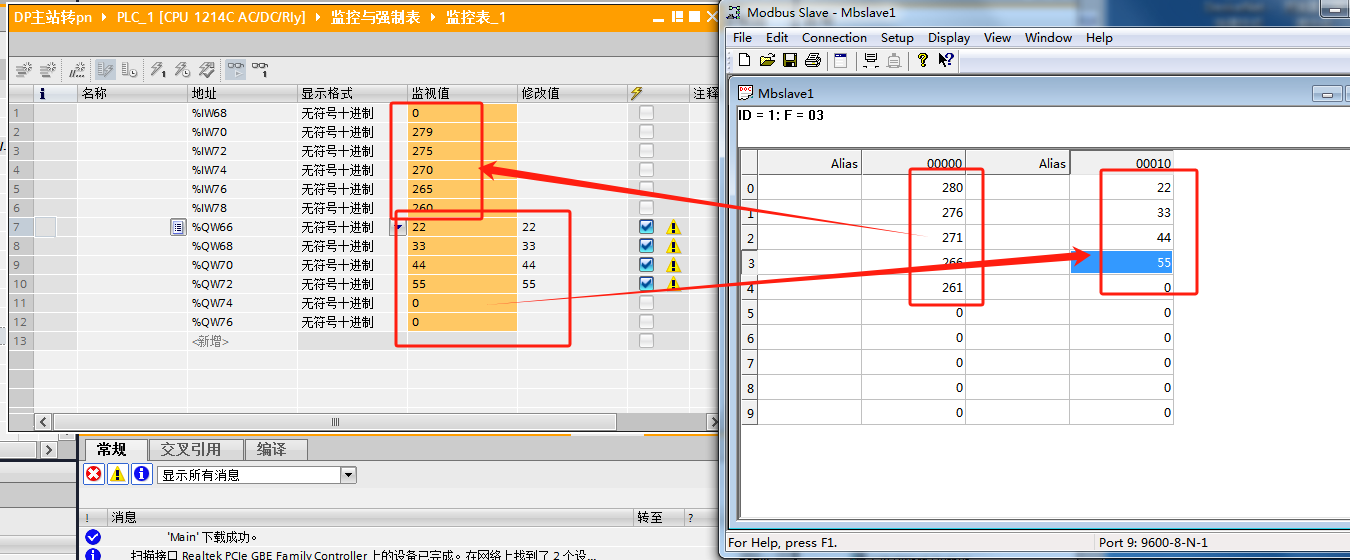

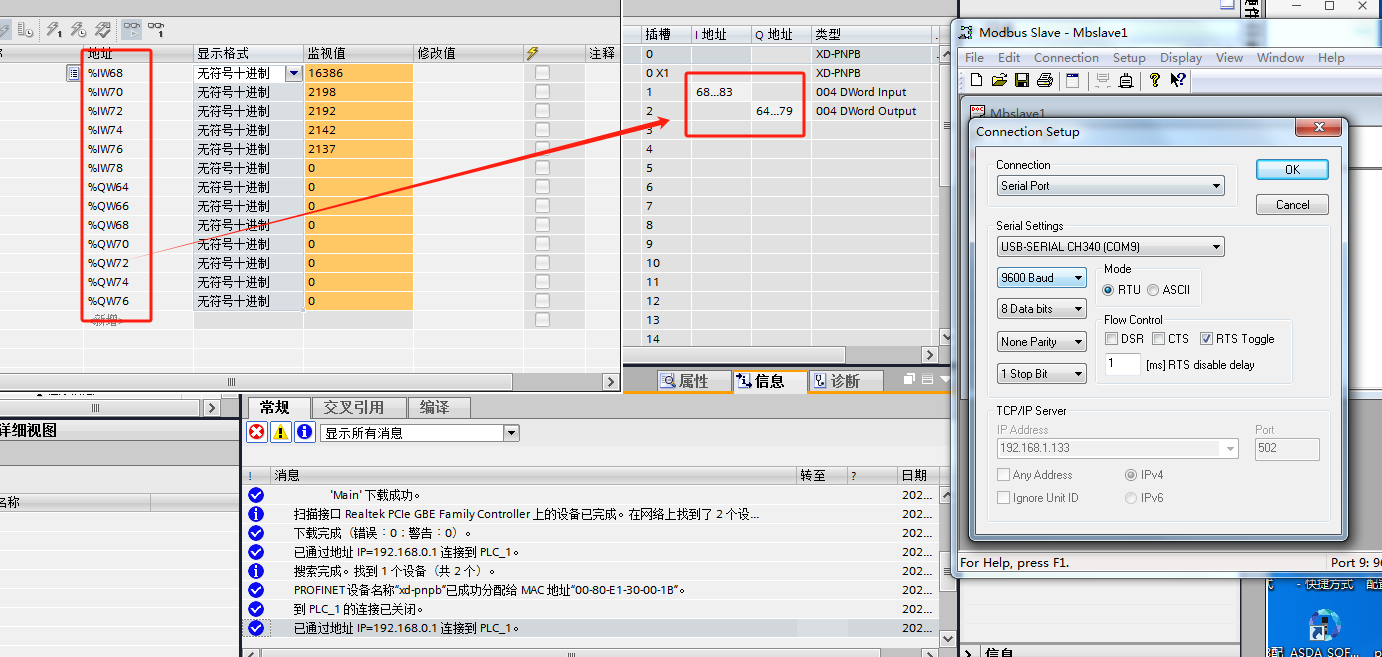

35、可以看到从站网关发送的数据在博图这边实时的监测到了

36、博图写入的数据也在从站网关这边实时监测到,就此我们完成了对DP主站转PN网关的快速配置:
