RS485转Profinet网关快速配置
点击:11发布时间:2025-07-03

兴达易控RS485转Profinet网关快速配置

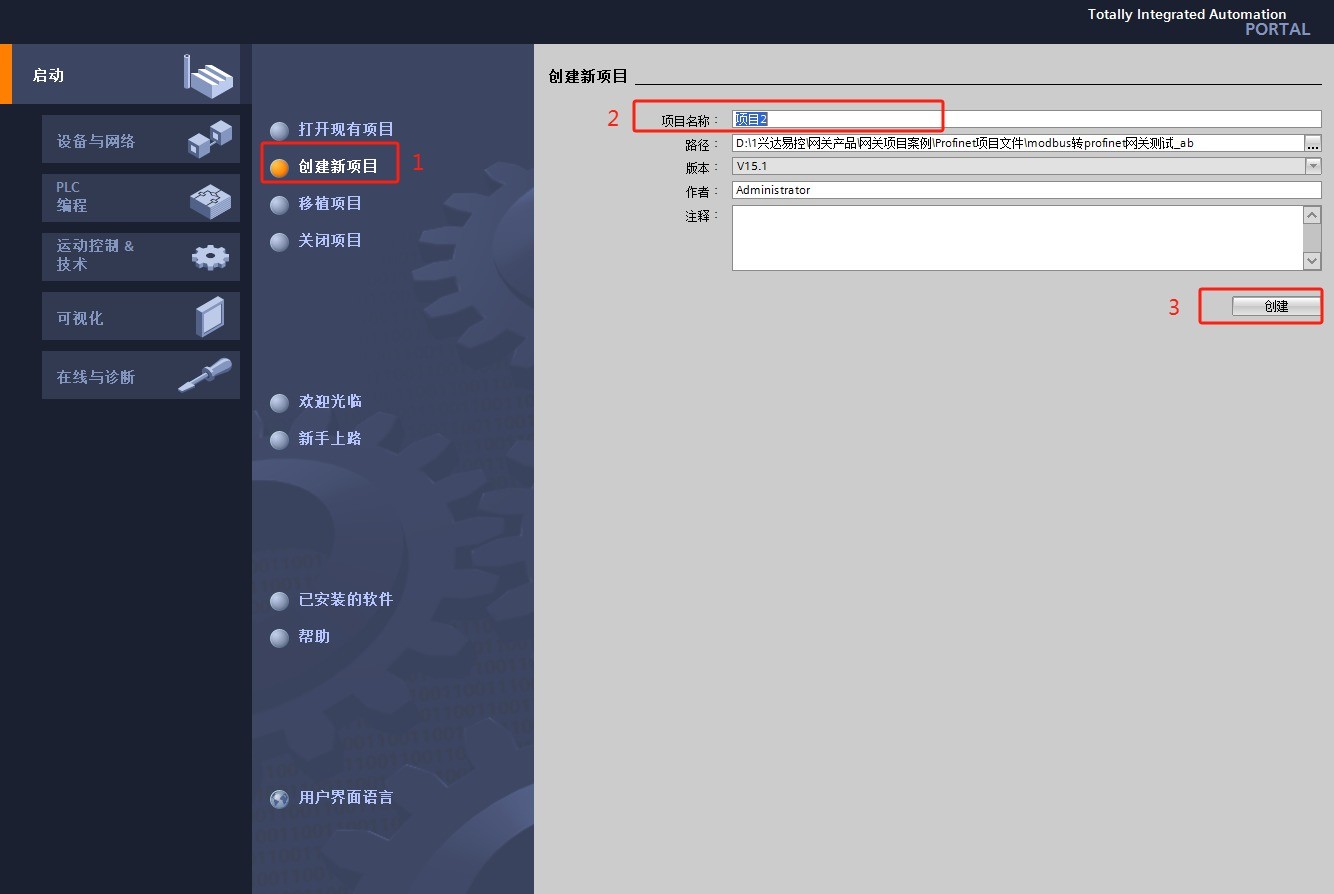

1、打开西门子博图编程软件,创建新项目、给新项目命名、点击创建:

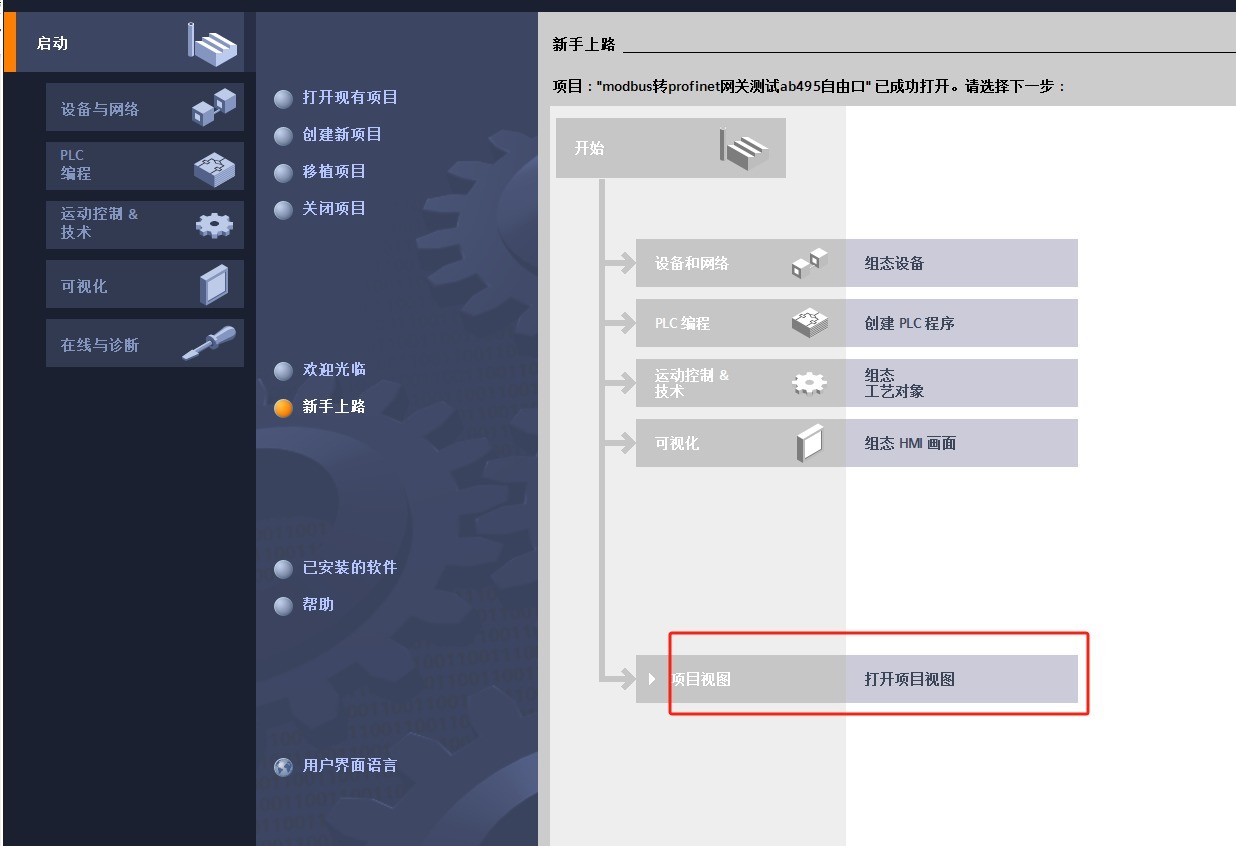

2、点击打开项目视图进入项目:

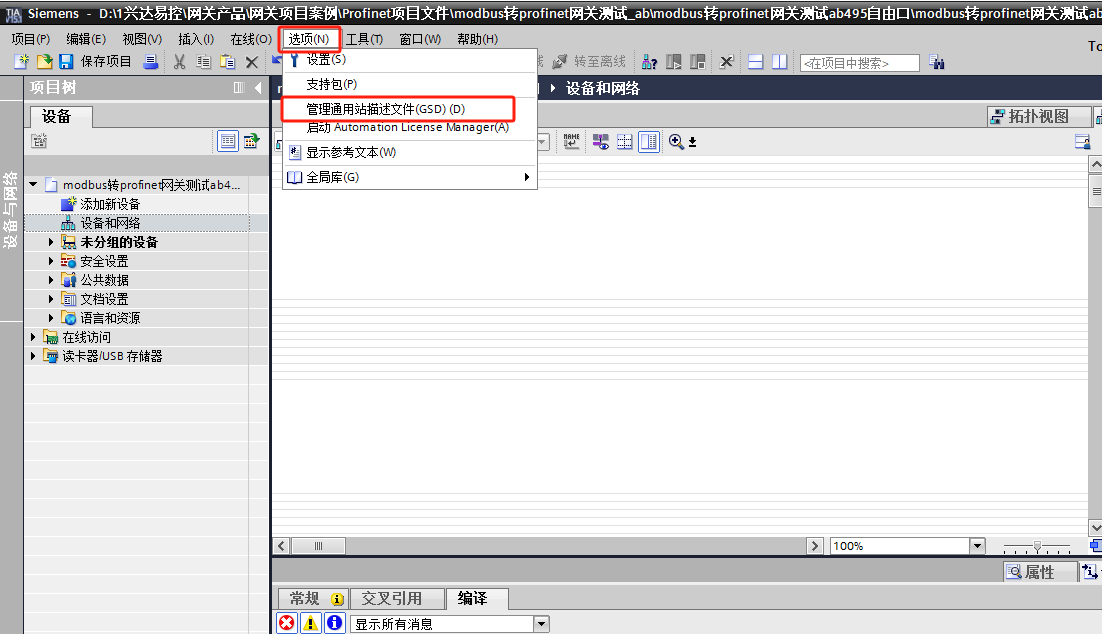

3、点击选项找到并进入“管理通用站描述文件”

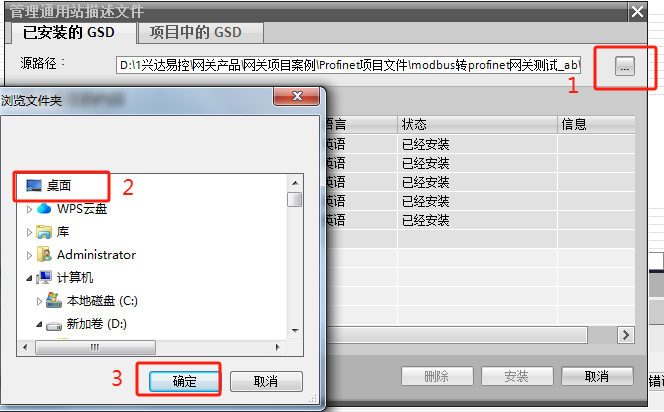

4、点击源路径找到GSD文件所在文件夹选中并确定:

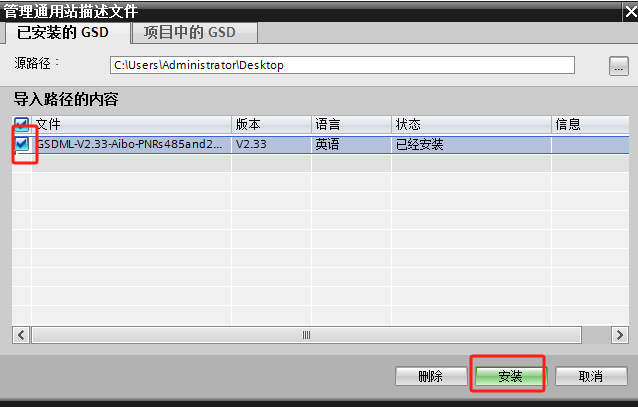

5、选中GSD文件点击安装:

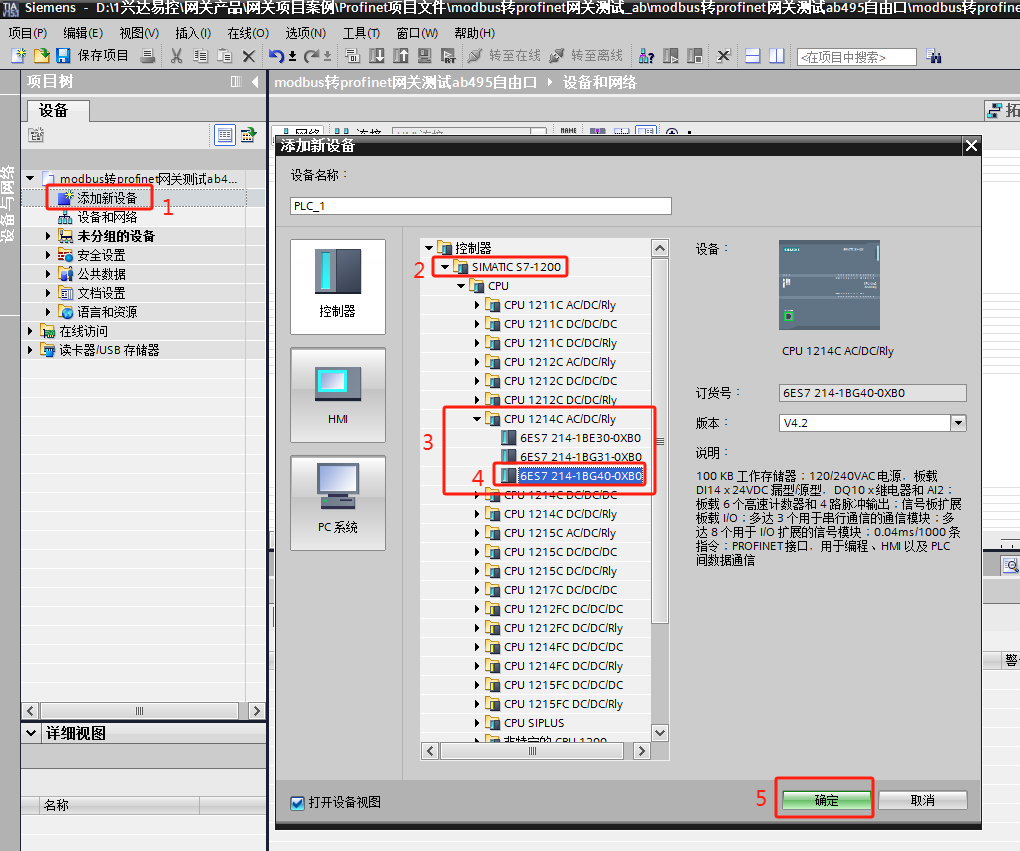

6、点击“添加新设备”选择PLC订货号和版本,点击确定:

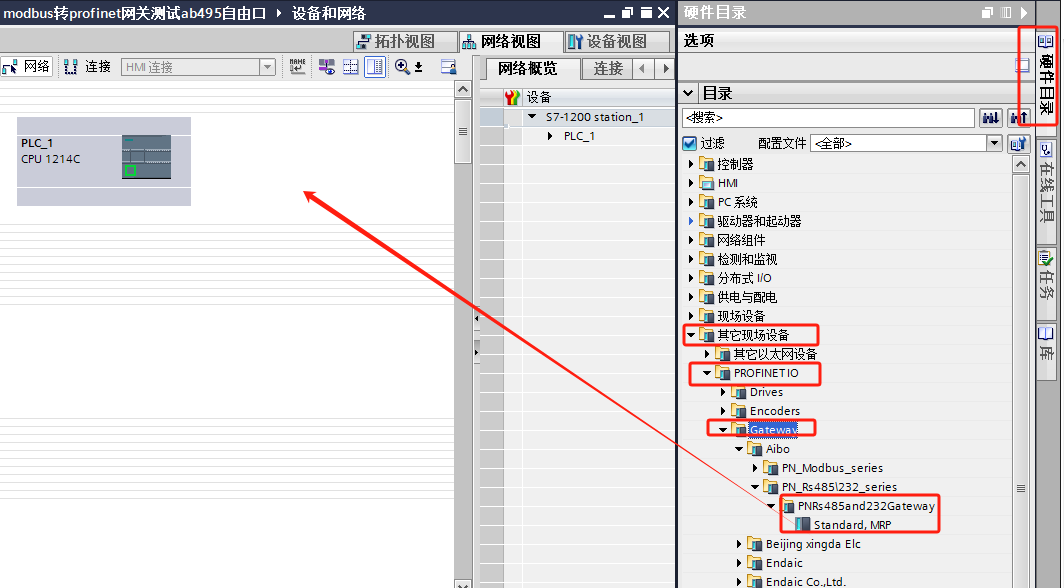

7、进入网络视图在右侧硬件目录找到安装好的网关驱动,拖拽到组态界面:

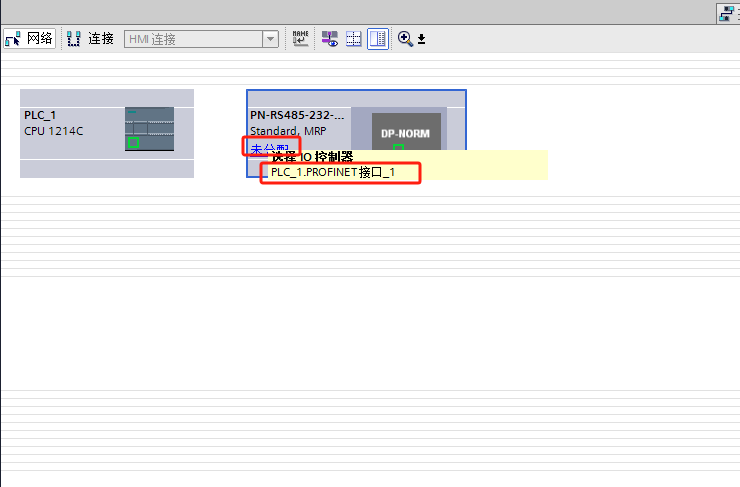

8、点击驱动“未分配”选择IO控制器进行与plc连接:

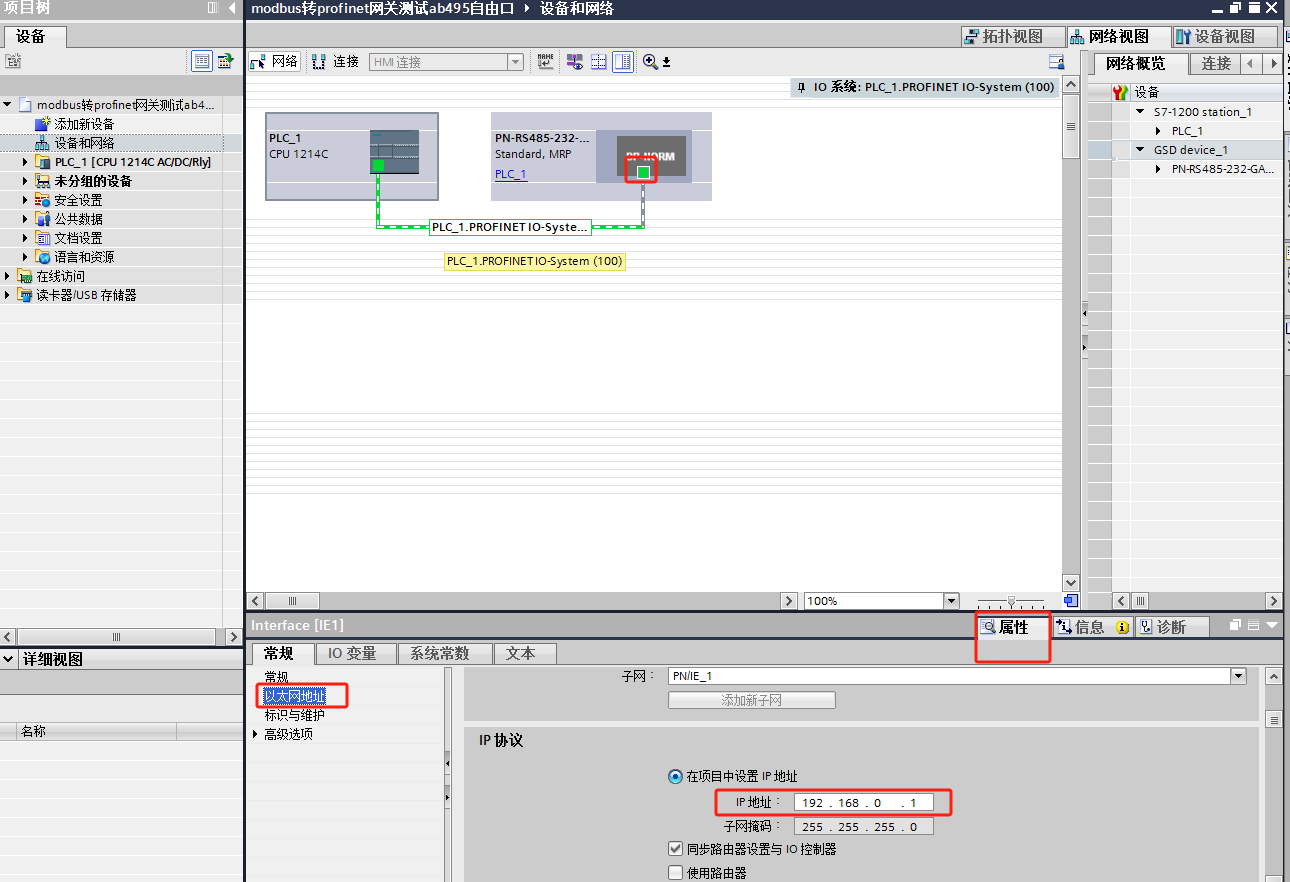

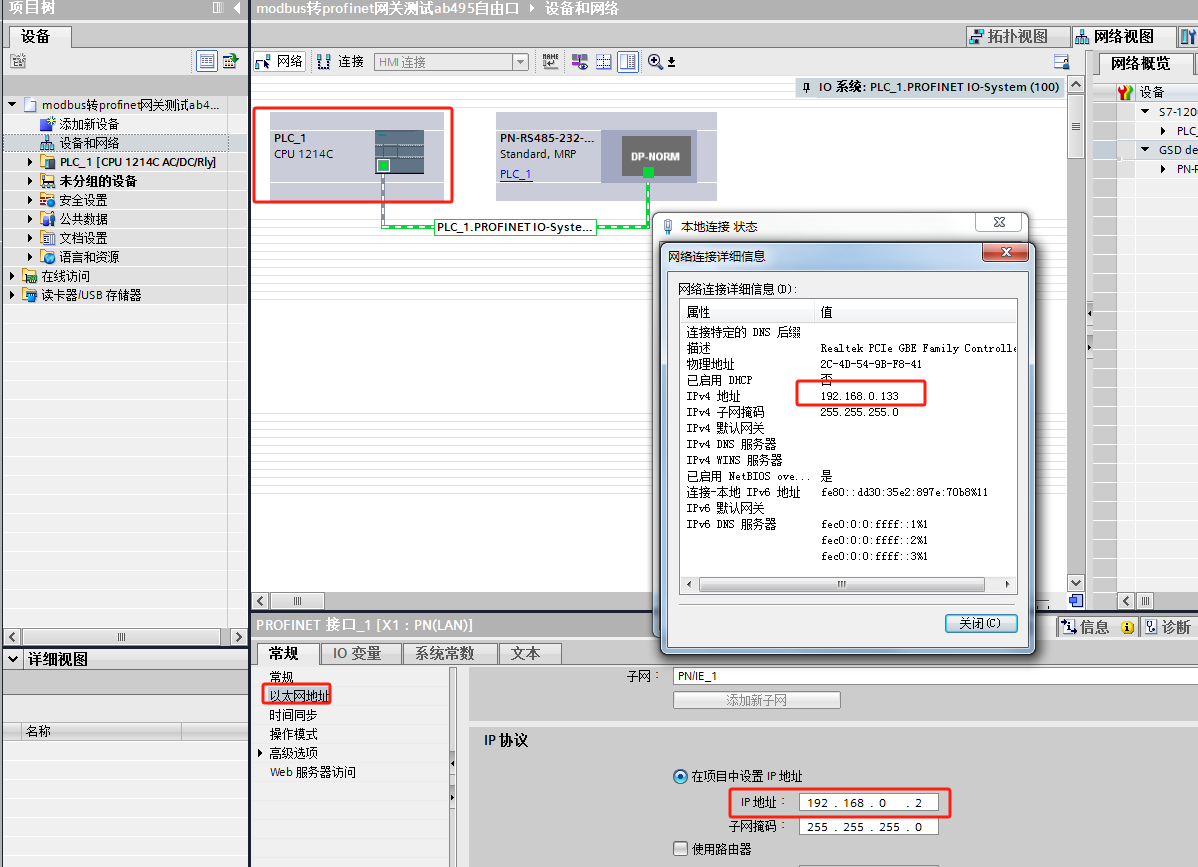

9、进入网关驱动属性在以太网地址设置网关IP地址:

10、网关IP地址要与PLC和本机电脑IP在同一网段:

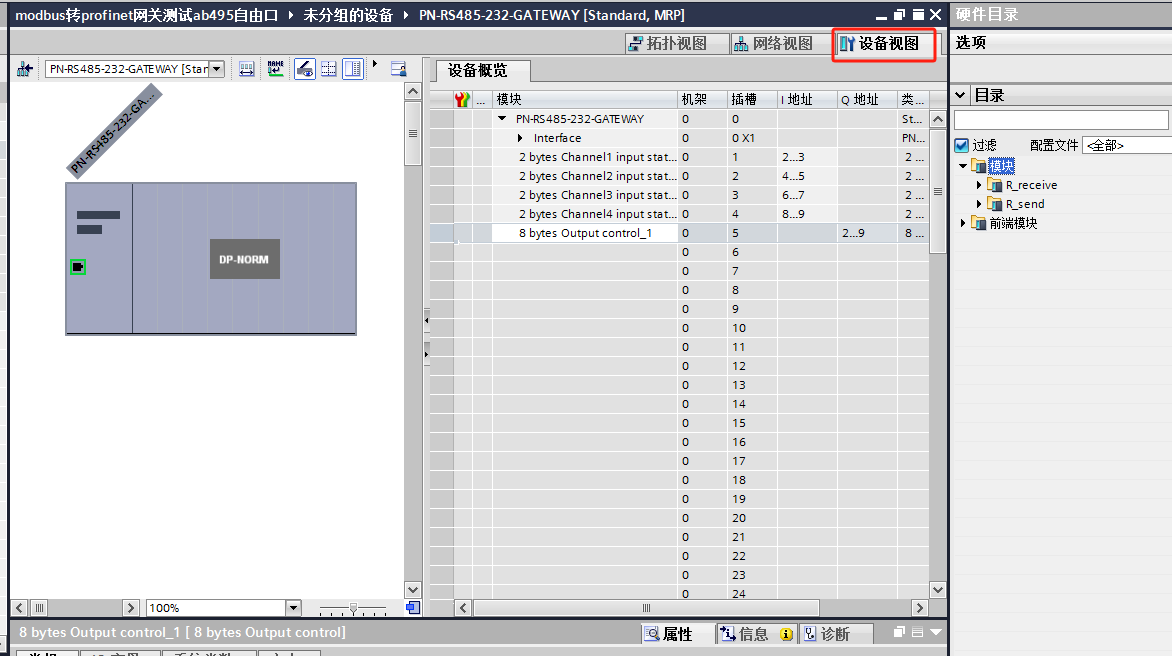

11、进入设备视图:

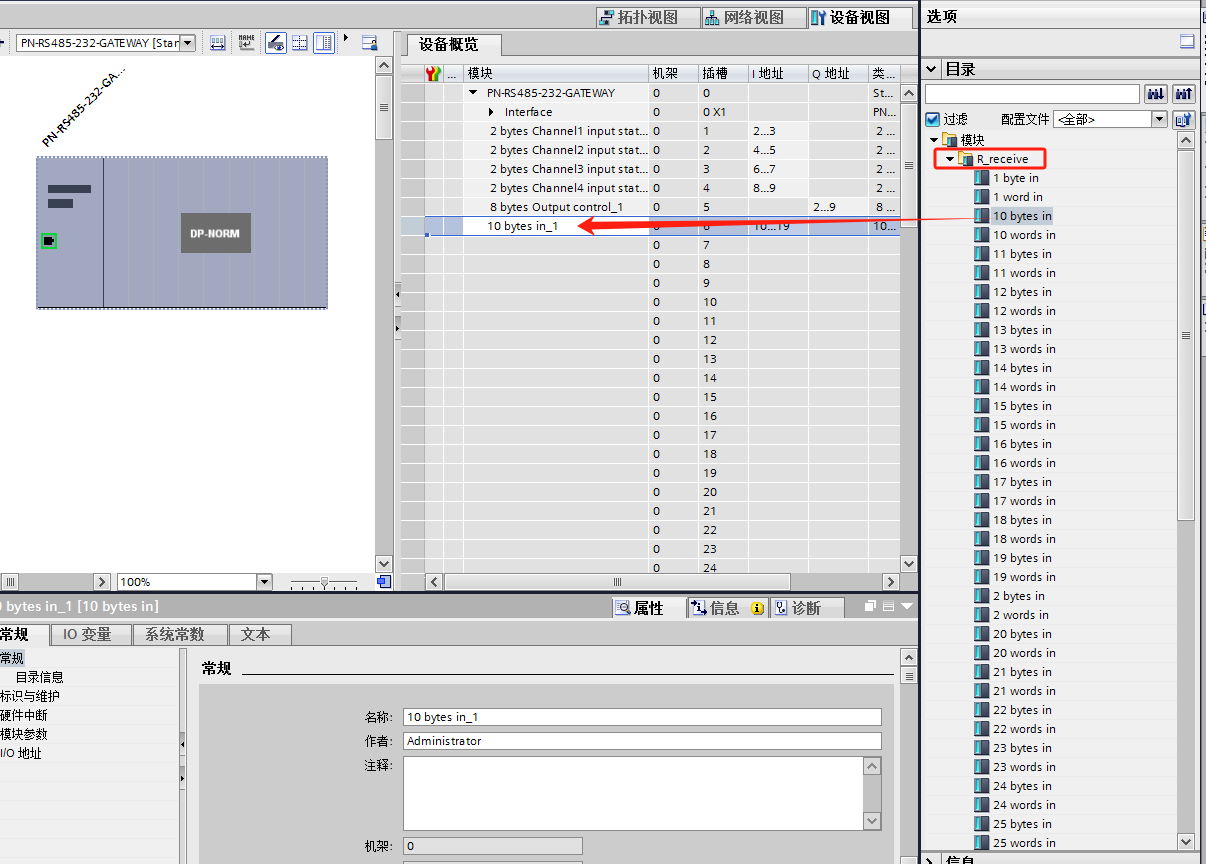

12、在右侧目录打开R_receive文件夹添加一条10字节的输入指令:

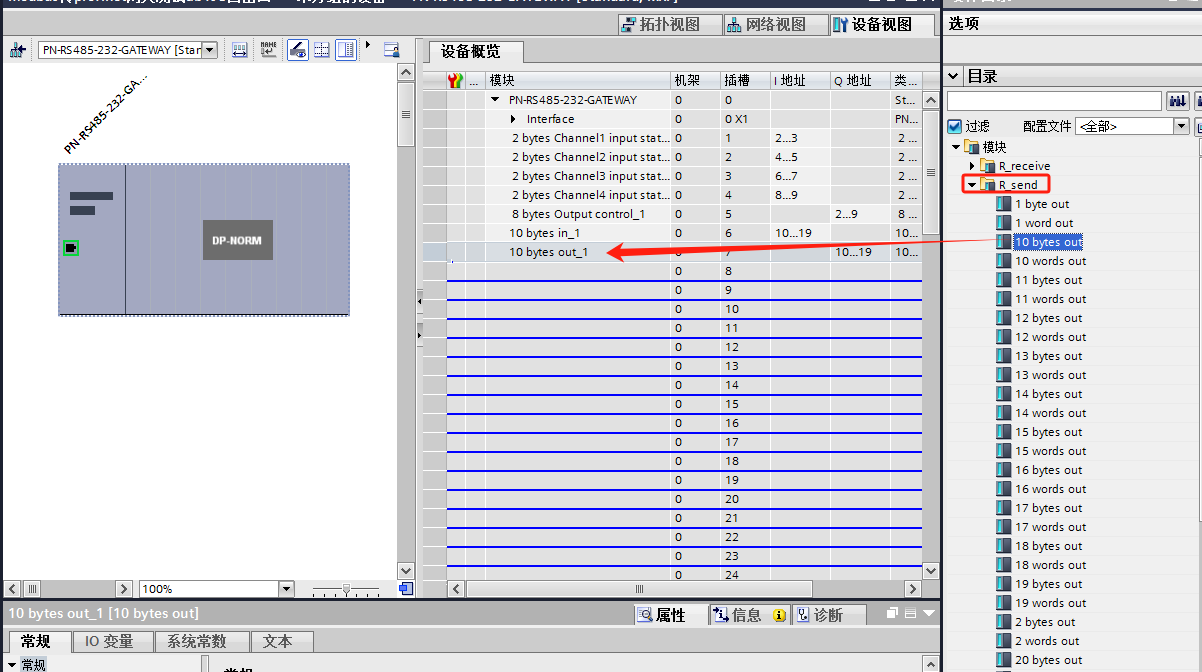

  1. 打开R send文件夹添加10字节的输出指令:

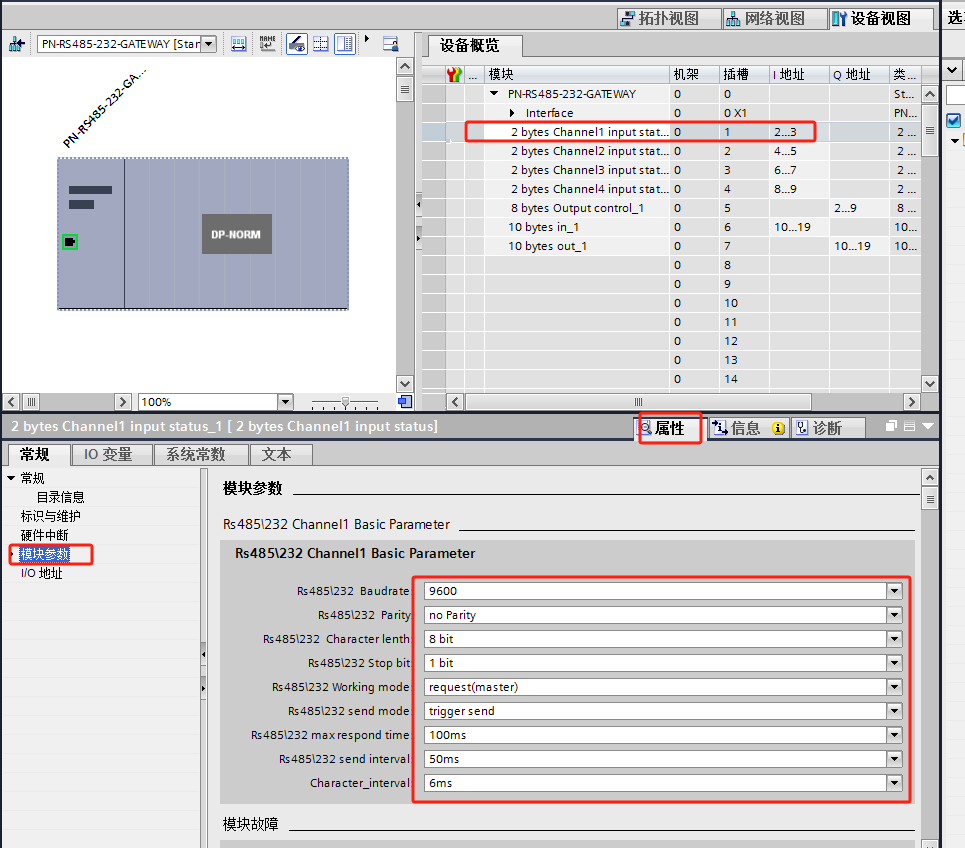

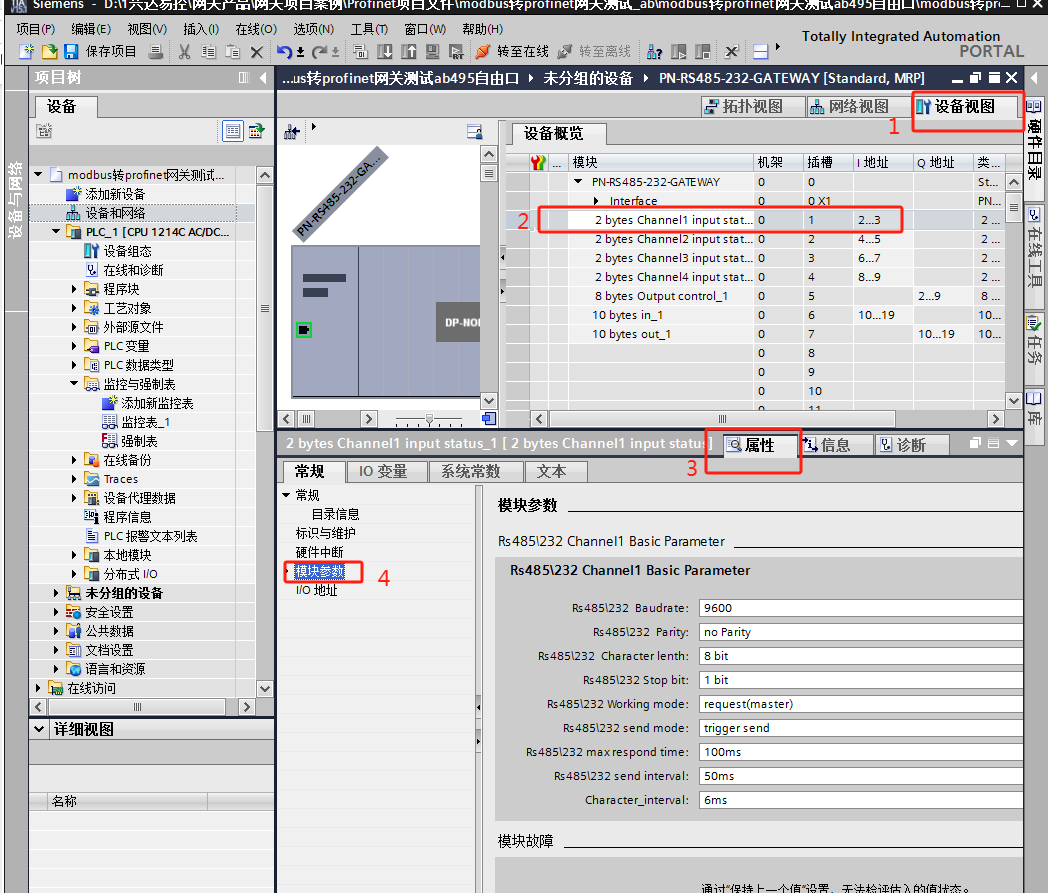

14、点击第一个通道进入属性找到模块参数,设置波特率 数据位 停止位 校验:

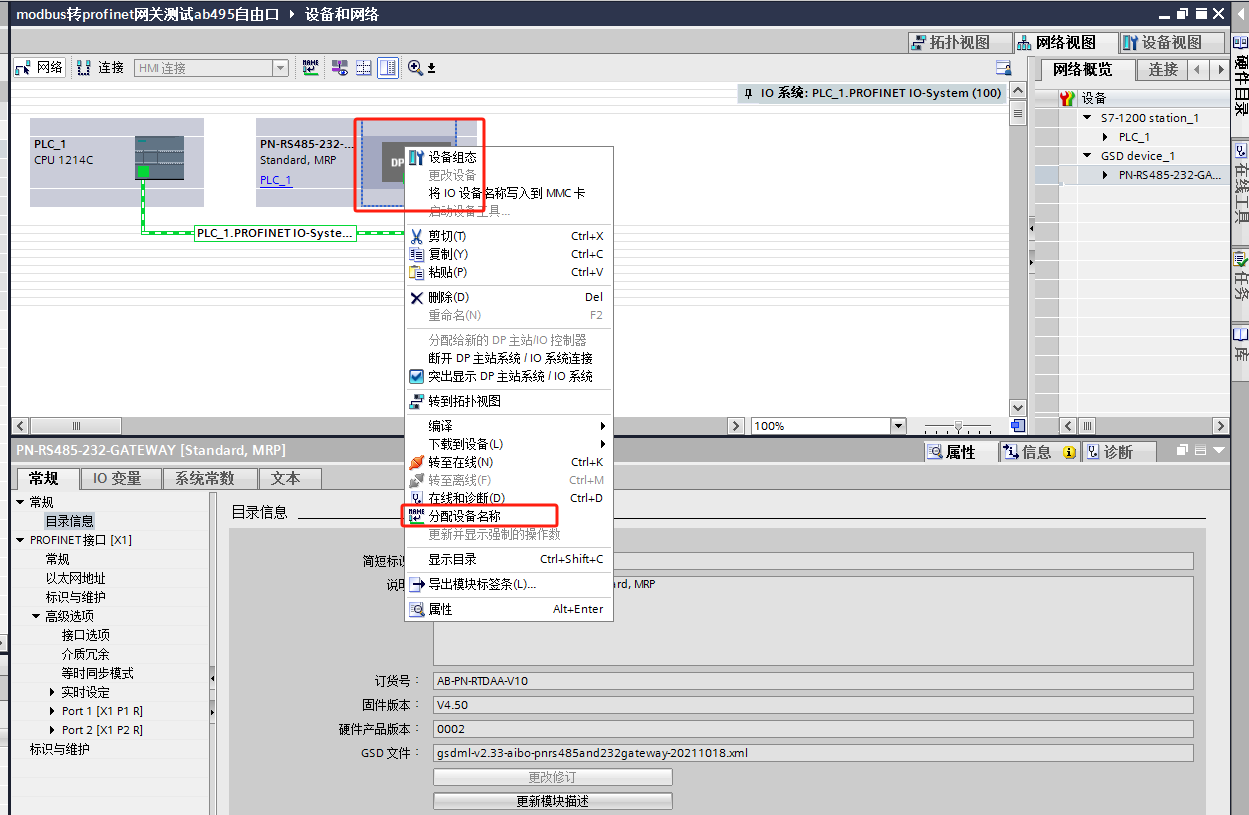

15、回到网络视图右击网关驱动找到分配设备名称:

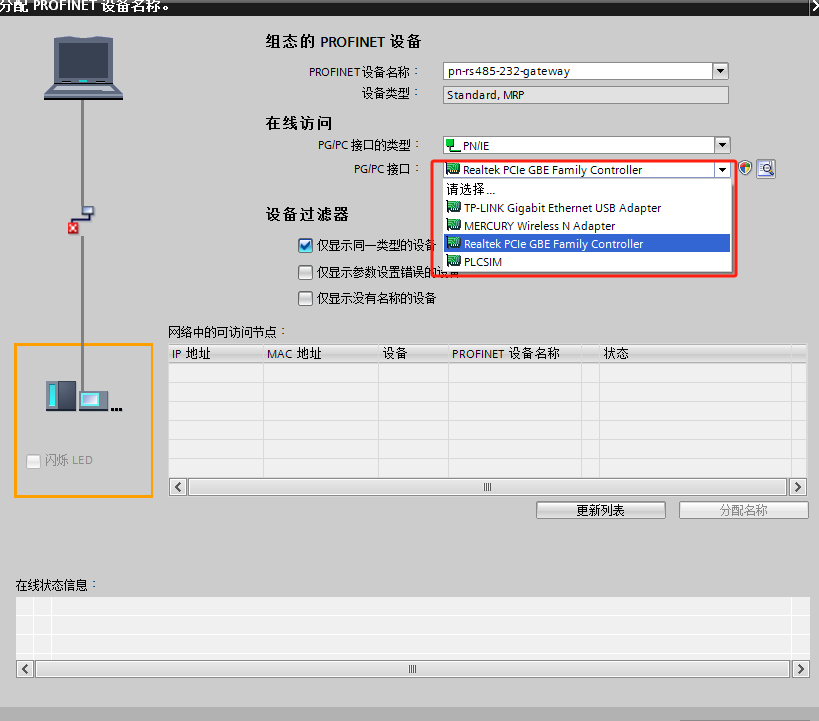

16、选择网卡:

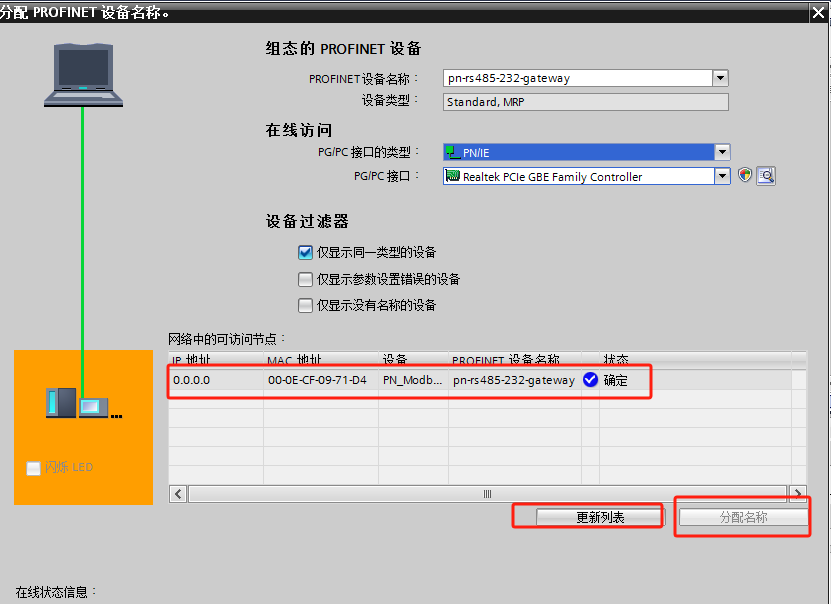

17、点击更新列表,选中搜索到的网关设备点击分配名称:

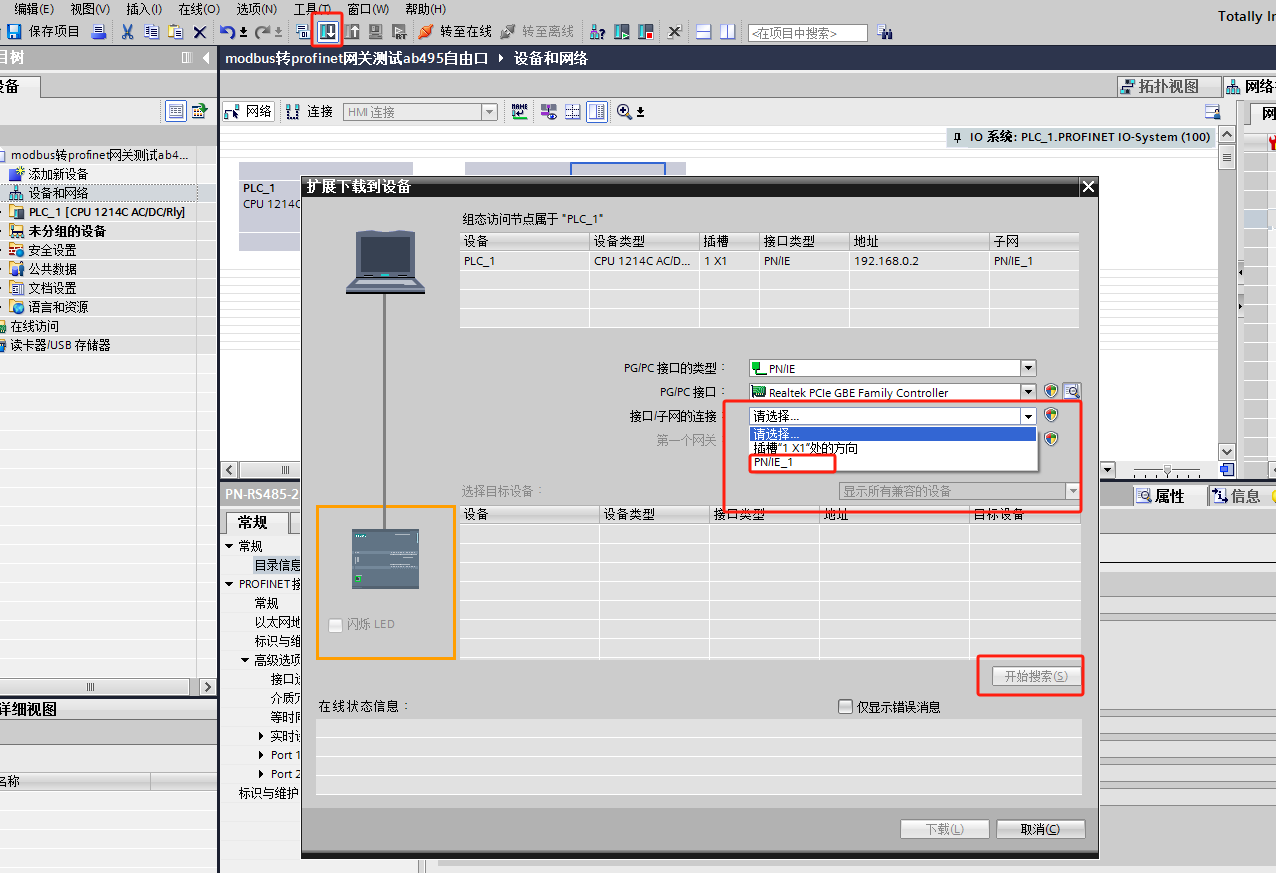

18、点击工具栏下载,进入下载页面后选择接口/子网连接,开始搜索:

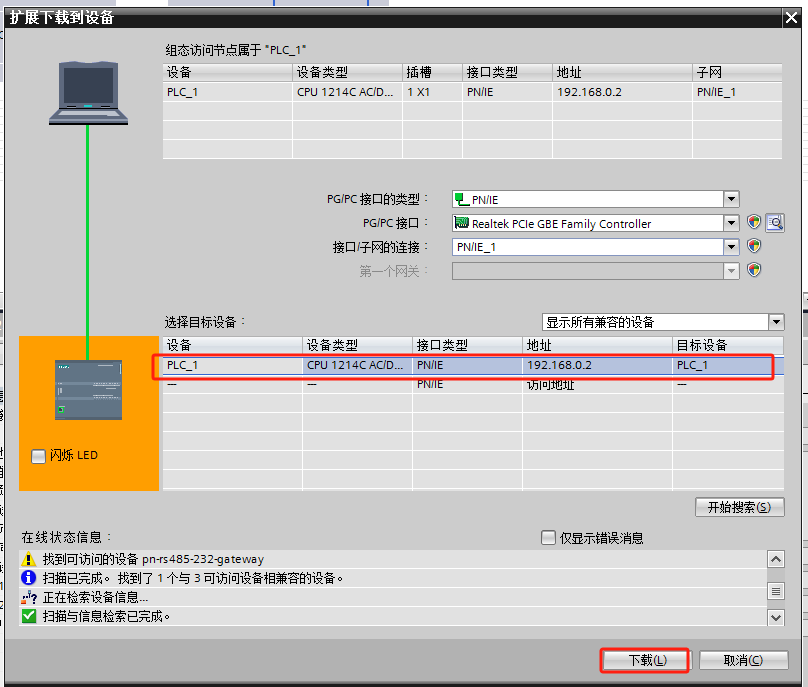

19、选中搜索到的PLC点击下载:

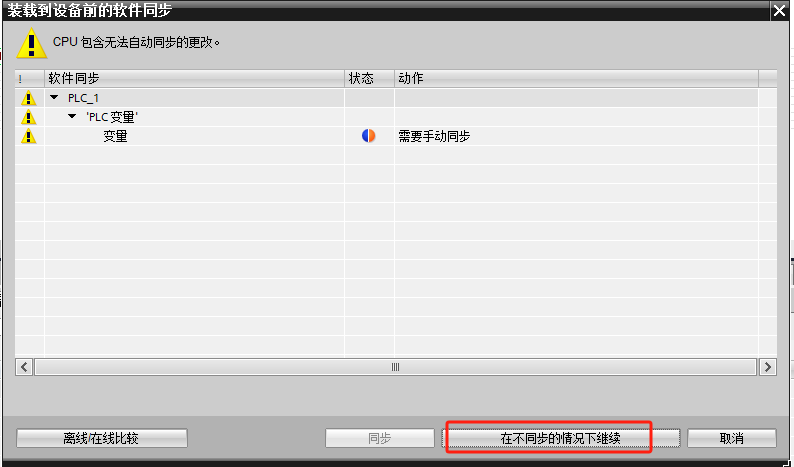

20、点击“在不同步的情况下继续”

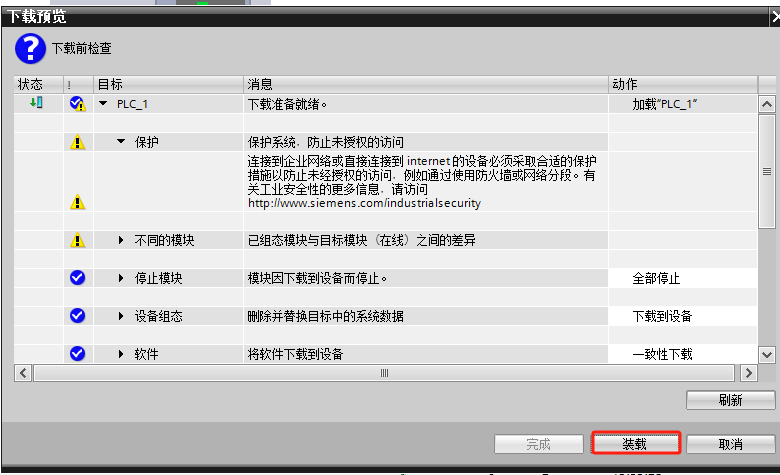

21、点击装载:

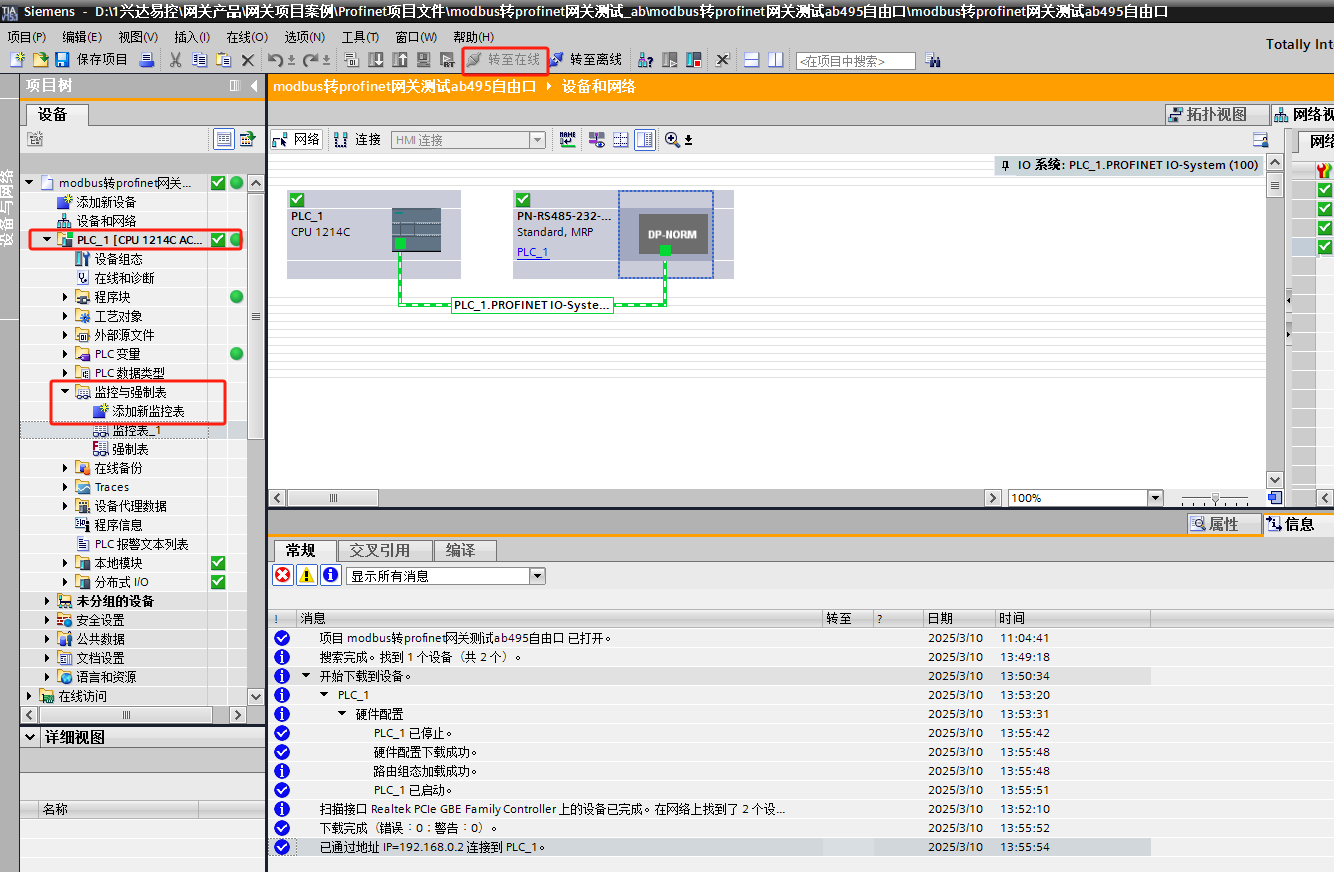

22、下载完成后点击转至在线,在监控与强制表点击添加新监控表:

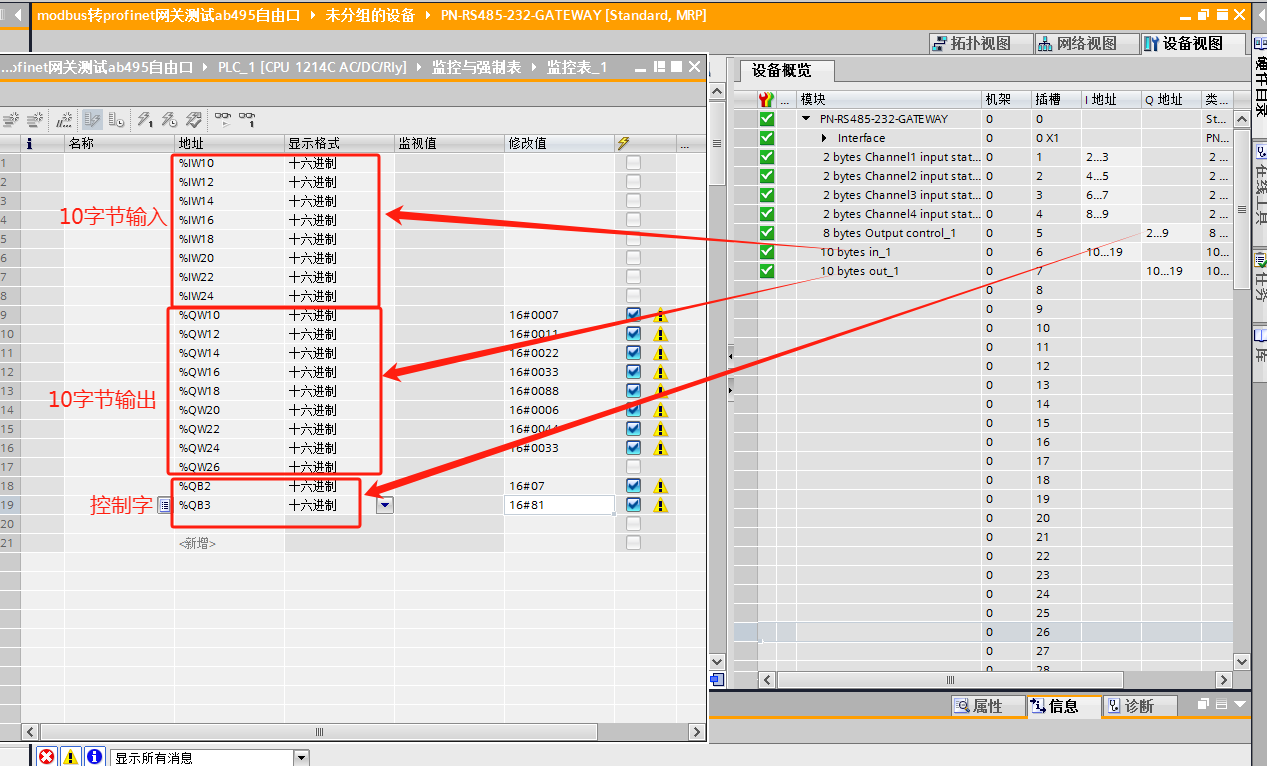

23、在监控表输入PLC分配的I地址和Q地址QB2和QB3是控制字节长度和控制网关输出:

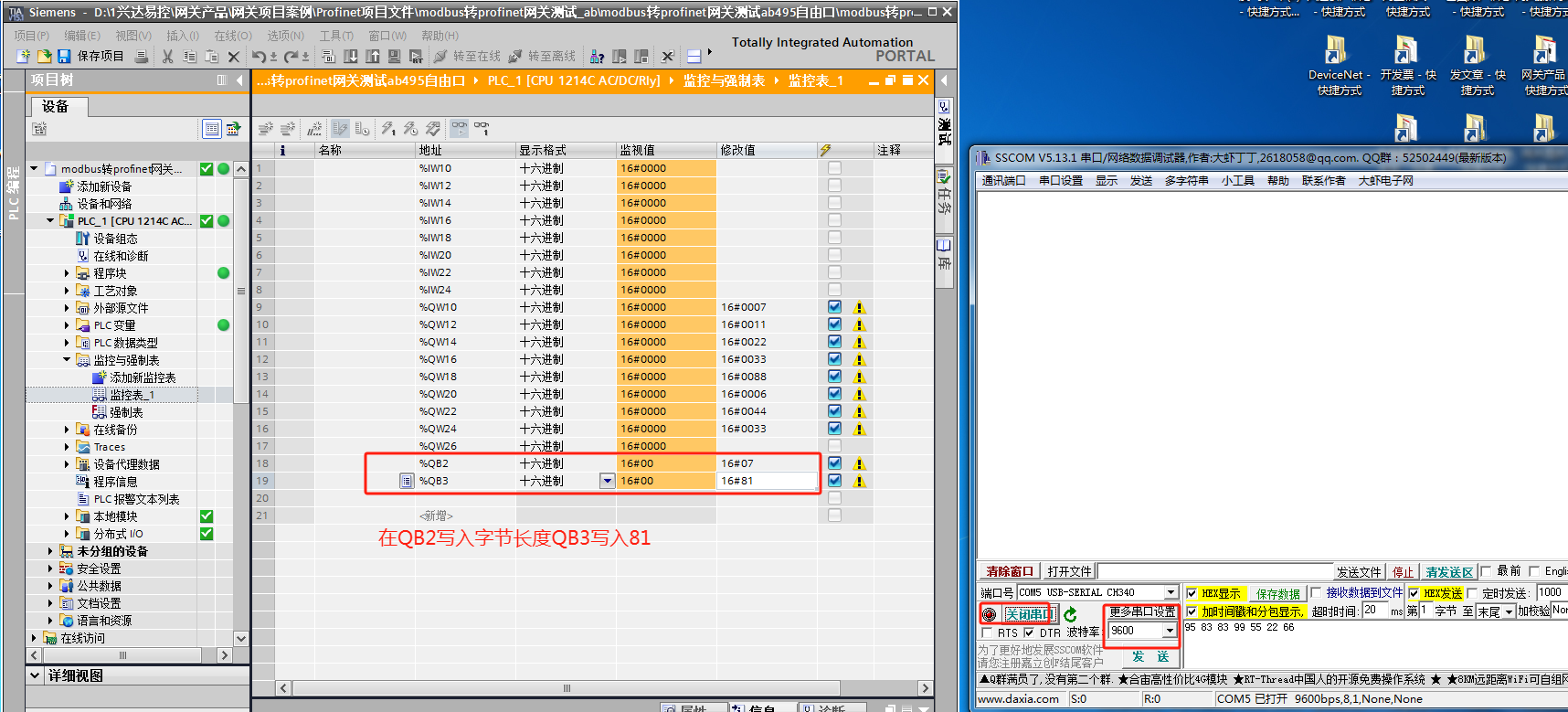

24、在QB2写入7个字节长度 在QB3写入81让网关启动报文输出:

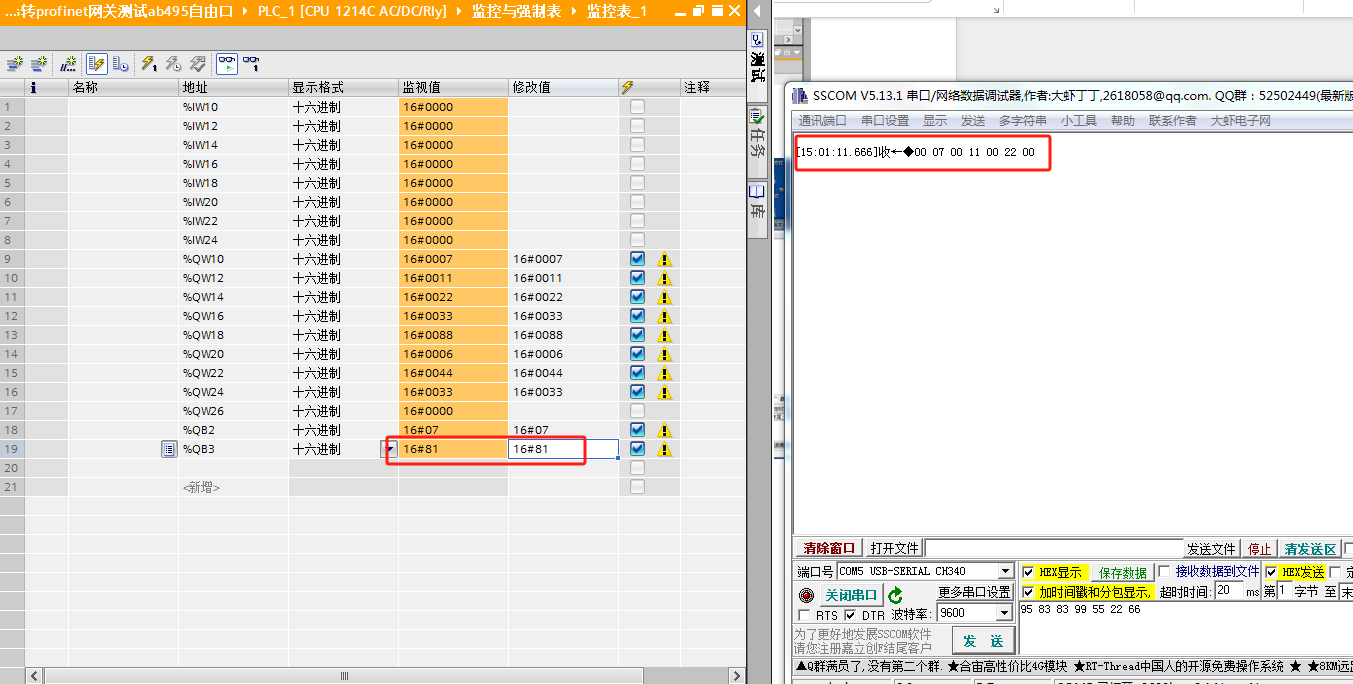

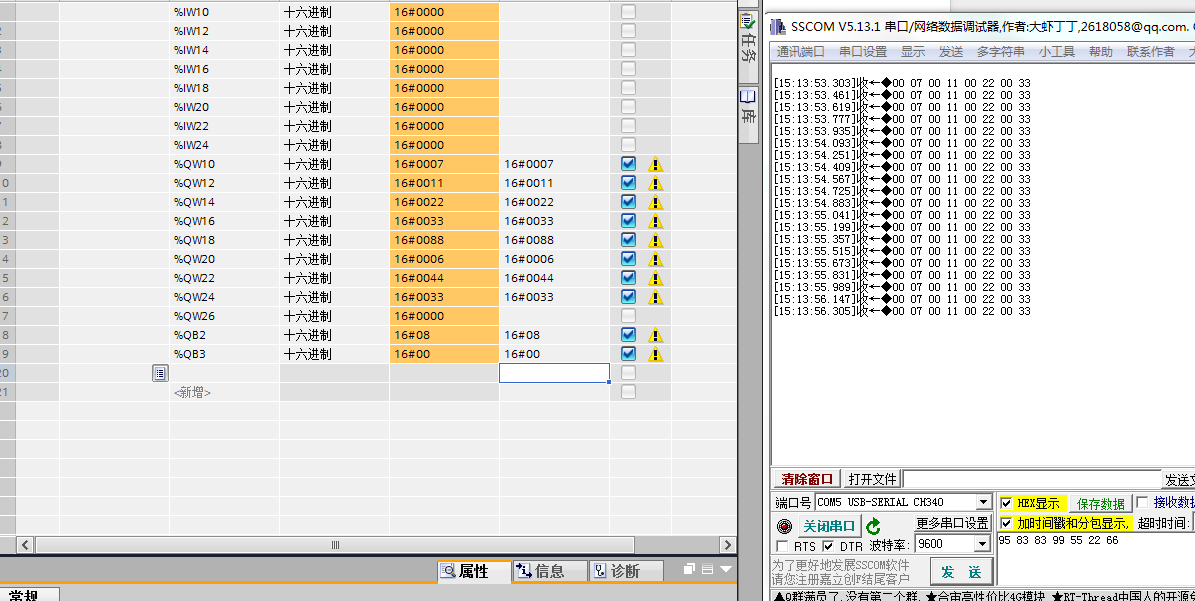

25、通过下图可以看到QB3写入81后网关发送了一次报文,触发模式配置完成。下面让网关工作方式改为轮询发送模式:

26、回到设备视图,点击进入网关属性修改模块参数:

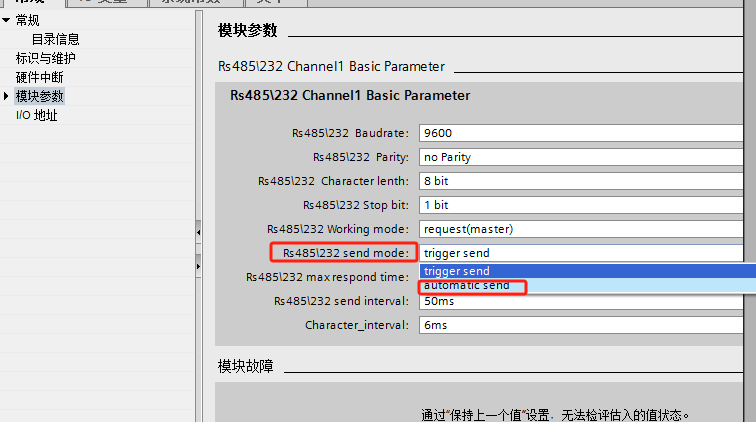

27、把网关工作模式改为自动发送:

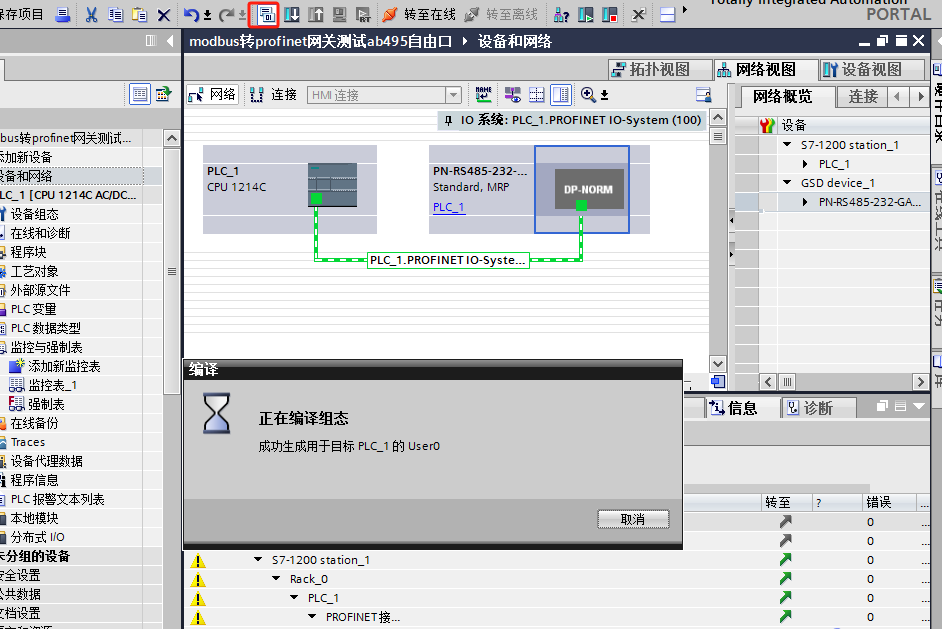

28、修改完成后点击编译:

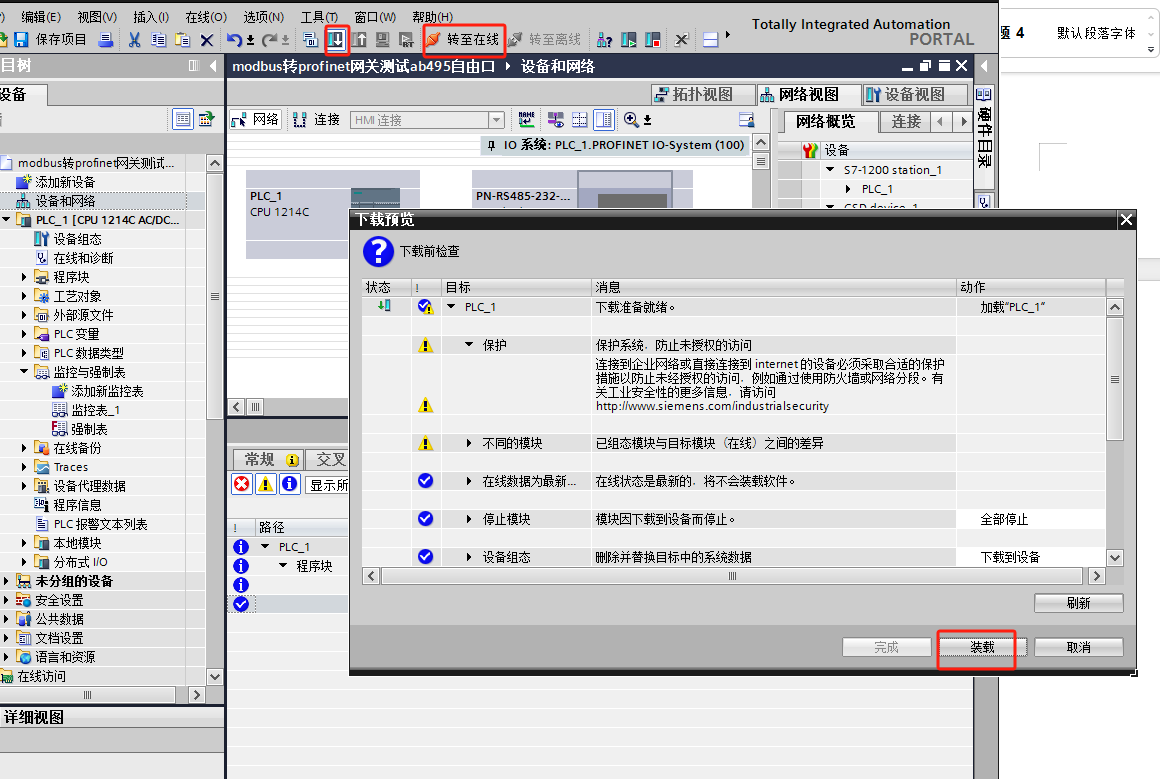

29、编译后点击下载,和转至在线:

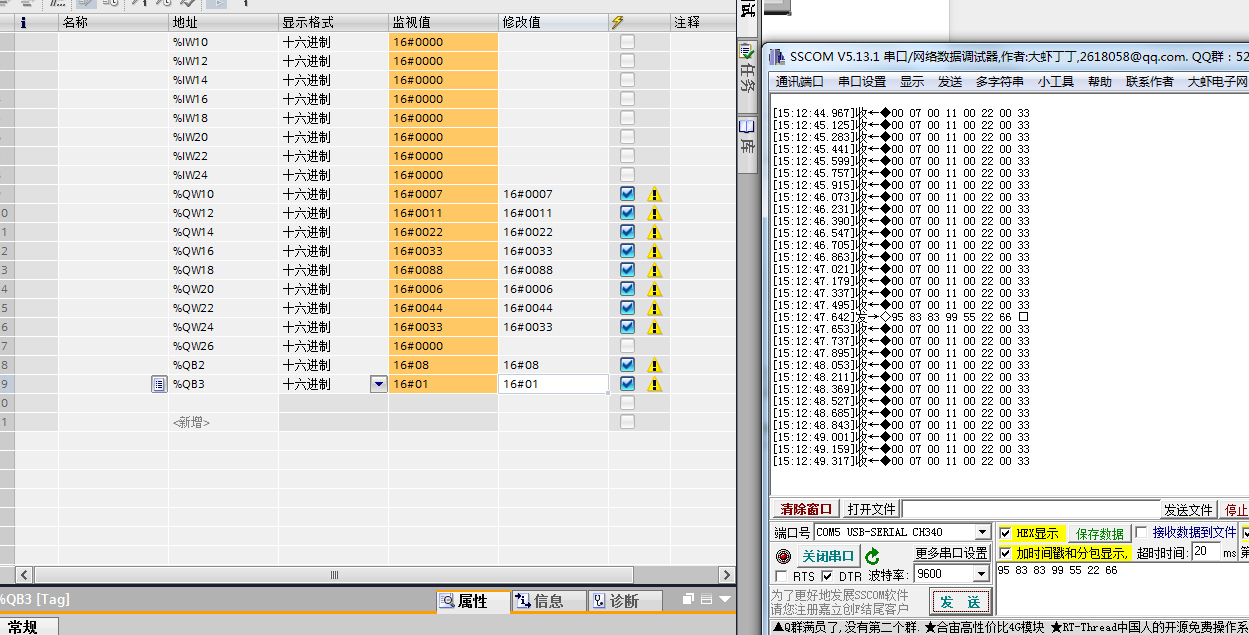

30、回到监控表在QB2写入8在QB3写入1让网关自动发送报文如下图:

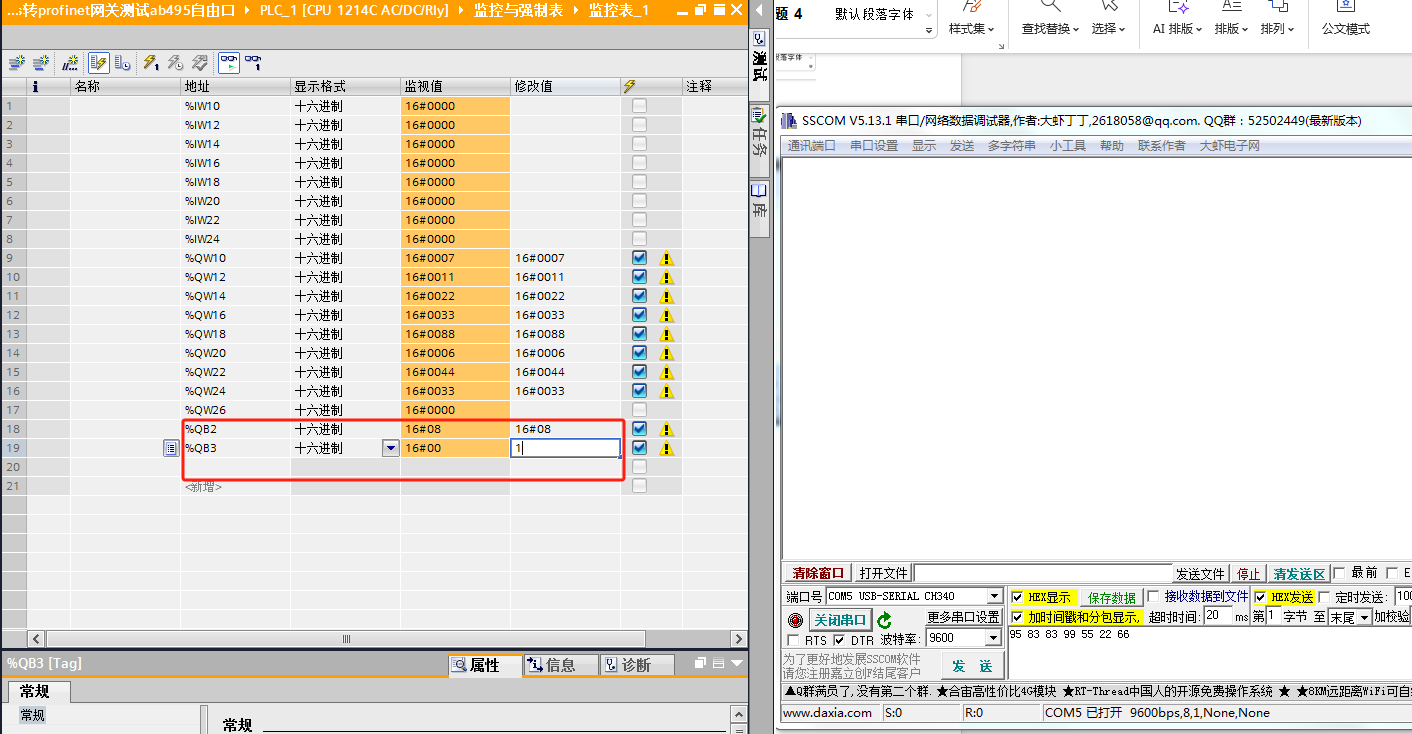

31、在QB3写入0可以看到网关停止发送报文了:
