CANopen主站转Modbus TCP
点击:3发布时间:2025-07-04

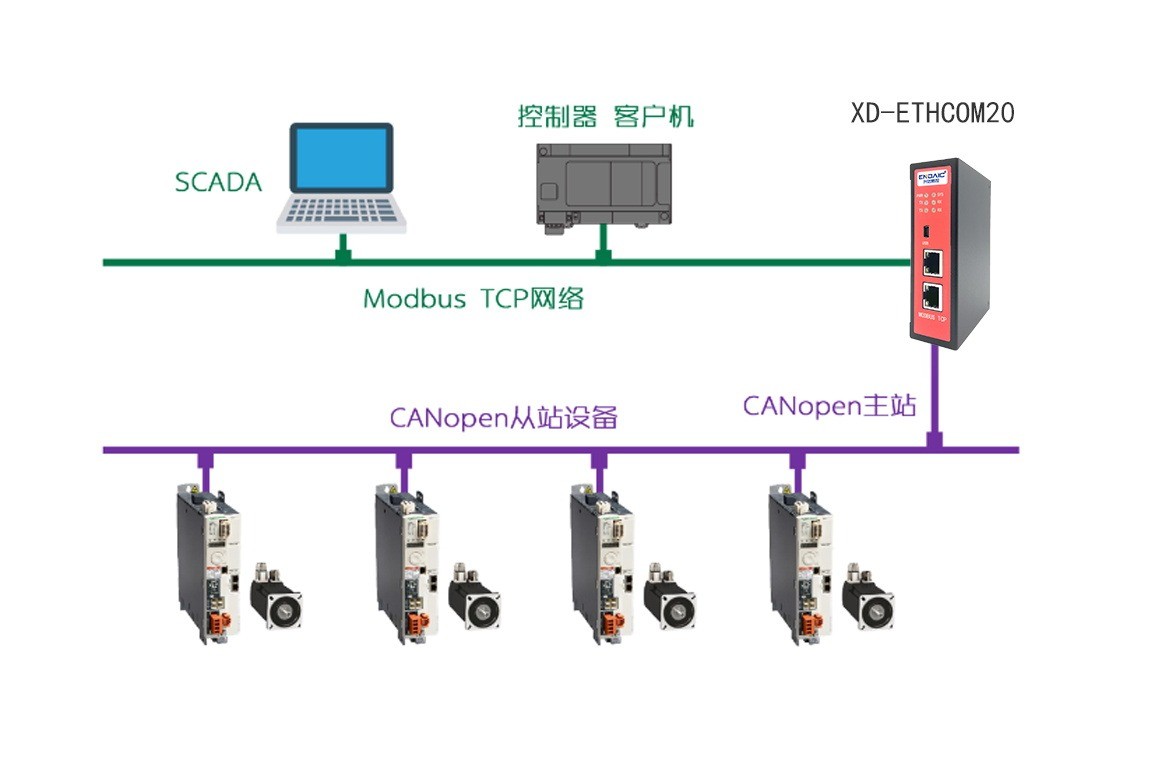

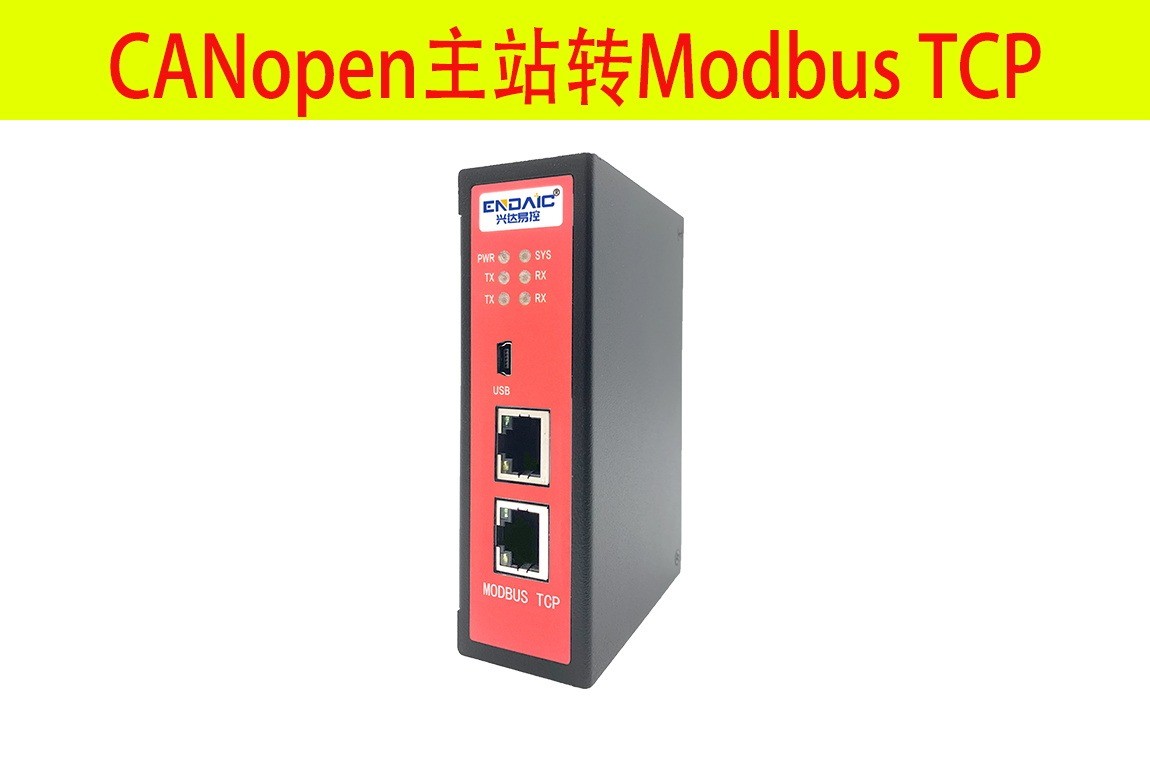

XD-ETHCON20将CANopen设备和网络连接到Modbus TCP网络系统。该网关支持双向数据交换,既允许将现有的低成本CANopen设备集成到Modbus TCP网络系统中,又提供来自Modbus TCP的数据供CANopen设备使用。

未标题-1_看图王

1、产品特点

应用广泛:本产品应用于支持CANopen接口的变频器、伺服驱动器、智能现场测量设备、仪表、PLC、DCS、FCS等等。

配置简单:用户不必了解 CANopen和Modbus细节,只需要参考手册,根据要求就能配置网关,不需要复杂编程,即可在短时间内实现连接功能。

未标题-1_看图王

2、技术指标

●在Modbus TCP一侧为Modbus TCP Server;

●支持01H、02H、03H、04H、05H、06H、0FH、10H号功能;

●在CANopen侧,该设备将作为支持PDO和SDO的CANopen NMT主站。

3、参数规格

●支持波特率:10kbit/s, 20kbit/s, 50kbit/s, 100kbit/s, 125kbit/s, 250kbit/s, 500kbit/s, 800kbit/s, 1Mbit/s,其它波特率可以定制.

●最大连接数:126个从站

●接收PDO数量:128

●发送PDO数量:128

4、电气参数

●供电:24VDC(±5%),最大功率 3.5W

●工作环境温度:-25~55℃,湿度≤95%

●防护等级:IP20

5、运行维护及注意事项

●模块需防止重压,防止损坏;

●模块需防止重击,以防器件损坏;

●供电电压控制在说明书的要求范围内,防止内部器件烧坏;

●模块防止进水,防止内部器件损坏;

●上电前请检查接线,防止接错损坏模块。
