西门子以太网模块

MPI转以太网
点击:101发布时间:2024-10-08


232转PN网关_01

图片上传

图片上传

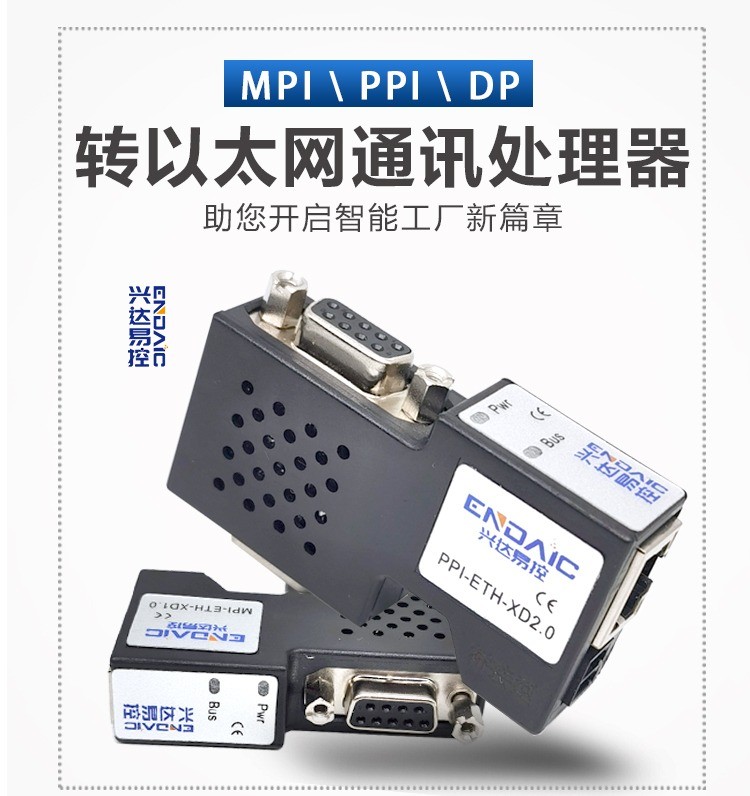

       MPI/PPI/DP转以太网模块用于西门子S7-200/SMART S7-200/S7-300/S7-400/西门子数控840D、840DSL等PLC的以太网数据采集,非常方便构建生产管理系统。

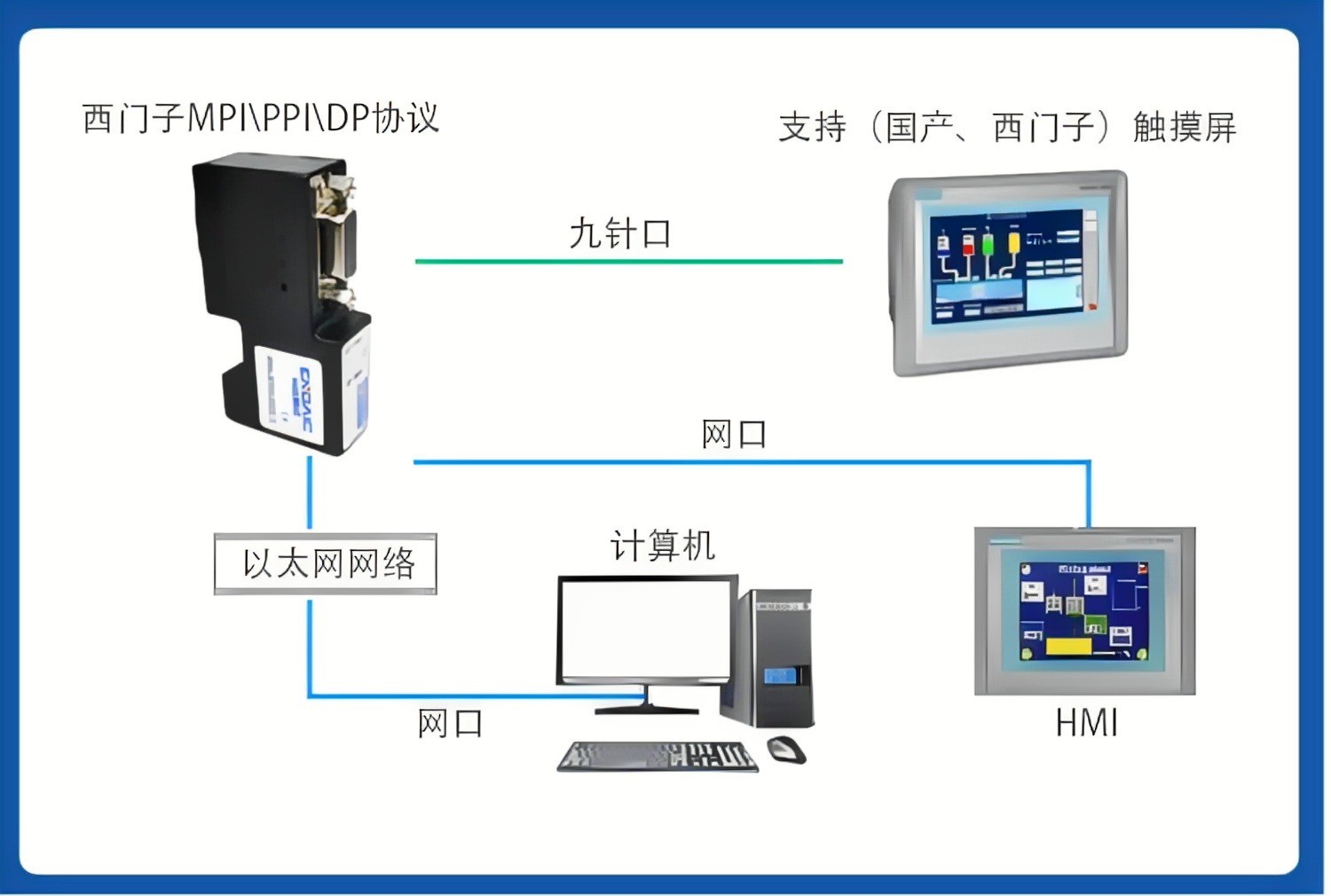

      不占用PLC编程口,即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时,触摸屏可以通过扩展RS485口与PLC进行通讯。

支持工控领域内绝大多数SCADA软件,支持西门子S7TCP以太网协议和ModbusTCP协议。

MPI-ETH-XD1.0功能:

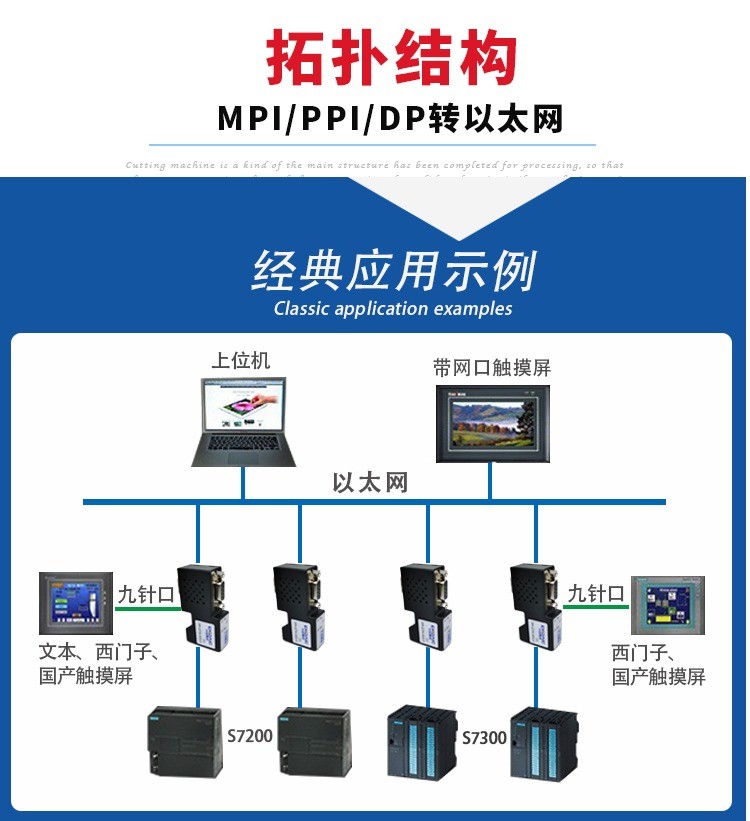

1、支持多主站通讯,扩展口可以连触摸屏或其他主站。

2、 通过WEB服务器或配置诊断工具NetDevice均可对设备进行参数设置和运行诊断。

3、 波特率9.6Kbps~187.5Kbps自适应。

4、 直接安装在PLC的PPI通讯口或者EM277的通讯口上,无需外接电源。

5、 支持西门子S7以太网通讯驱动,包括MicroWIN,支持WinCC以TCP/IP方式直连S7-200。

6、 用户可以按照NetS7协议采用高级语言编程 如VB、VC、C+等 ,实现与S7-200的数据通讯,方便开发生产管理系统。

7、 免费提供NetS7 OPC服务器,支持OPC通道的SCADA以OPC方式与PLC进行通讯

8、 集成ModbusTCP服务器, Modbus数据区可自动或编辑映射至S7-200寄存器。

9、 可同时实现S7TCP连接、ModbusTCP通讯,支持32个上位机的连接。

10、 支持用户侧通过以太网实现固件更新,提供免费更新。


MPI Plus模块应用案例

200PLC转以太网连接易控组态软件数据采集

300PLC转以太网快速配置


300PLC转以太网无需编程实现与1200PLC通信

300PLC转以太网Plus模块转ModbusRTU主站连接智能仪表

MPI转以太网Plus模块RTU从站连接DCS主站通讯

300PLC转以太网与施耐德 Vijeo_Citect上位机通信
