三菱以太网模块

三菱Q系列转以太网
点击:94发布时间:2024-10-08

图片上传

图片上传

图片上传

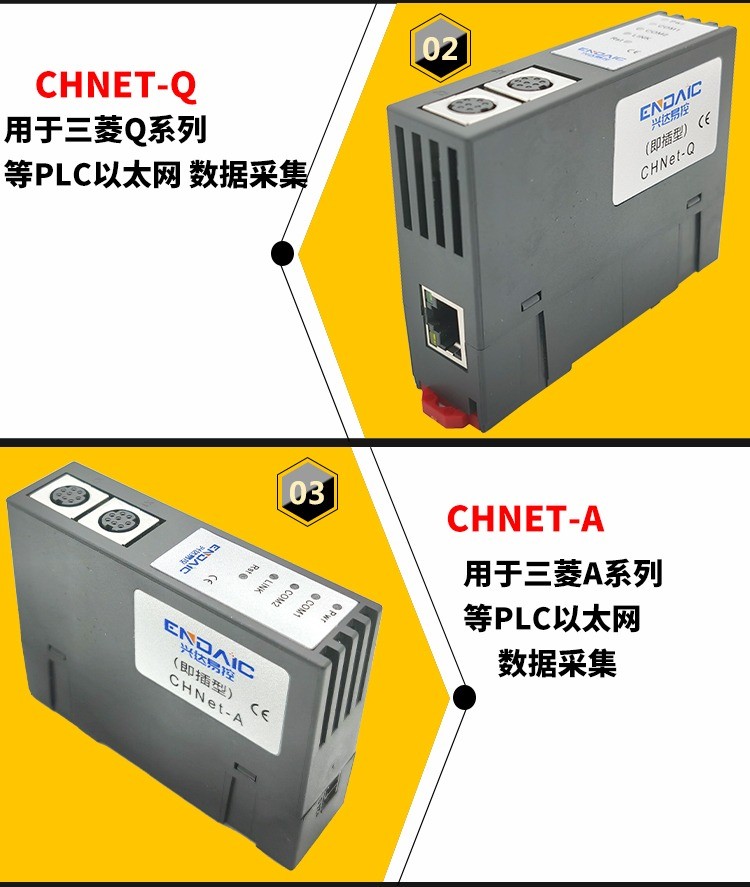

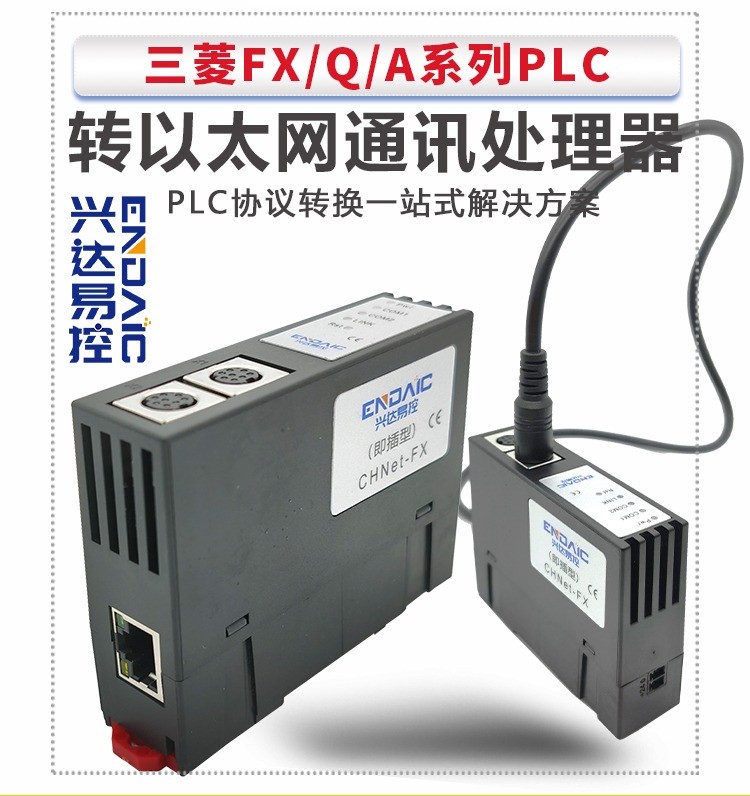

        CHNet-Q是兴达易控研制的三菱Q系列PLC转以太网模块,一款经济型的以太网通讯处理器,是为满足日益增多的工厂设备信息化需求(设备网络监控和生产管理)而设计,用于三菱Q系列PLC圆口的以太网数据采集,非常方便构建生产管理系统。

       CHNet-Q采用模块化设计,带通讯线。不占用PLC编程口,即编程软件/上位机软件通过以太网对PLC数据监控的同时,触摸屏可以通过复用接口X2与PLC进行通讯。
       CHNet-Q支持工控领域内绝大多数SCADA软件,支持三菱MC以太网协议和ModbusTCP两种通讯方式。

CHNet-Q产品功能:

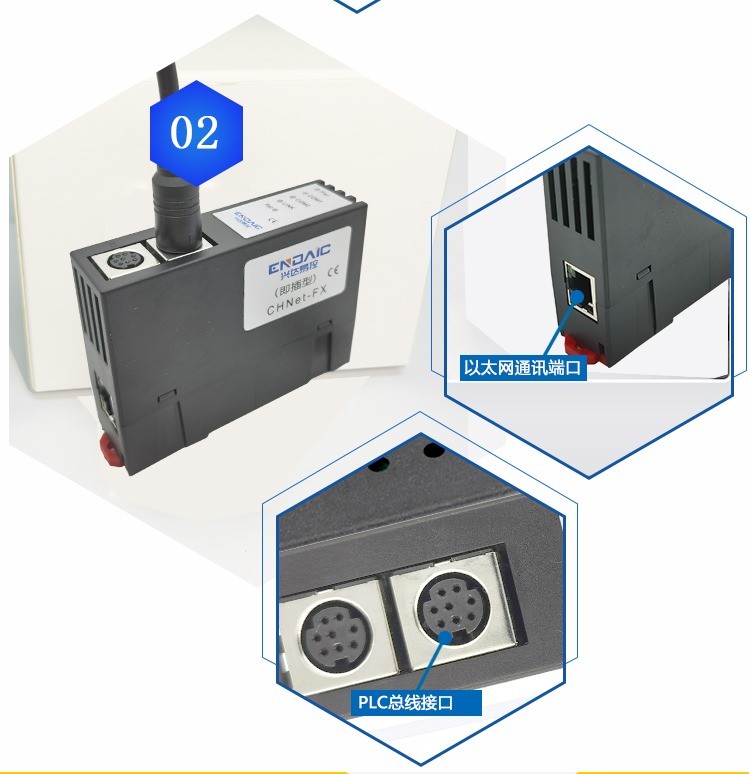

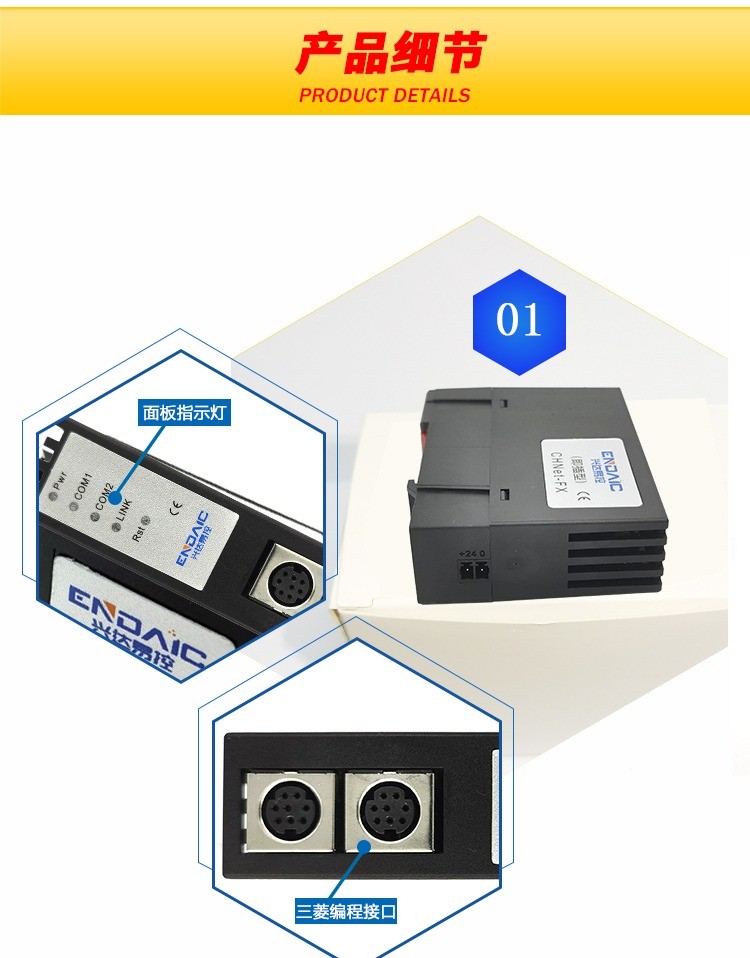

1、安装在35mm的导轨上,无需外接电源。COM1口连Q的MD6编程通讯口,COM2扩展口用于触摸屏通讯。

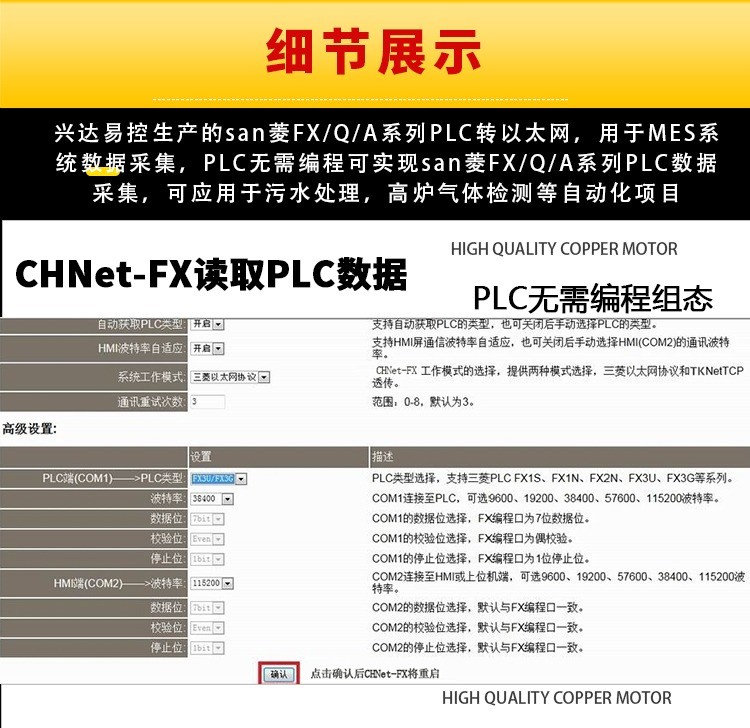

2、通过WEB服务器或配置诊断工具NetDevice均可对设备进行参数设置和运行诊断。
3、对Q编程通讯口波特率自动调节,可以适应大数据量通讯的需求。

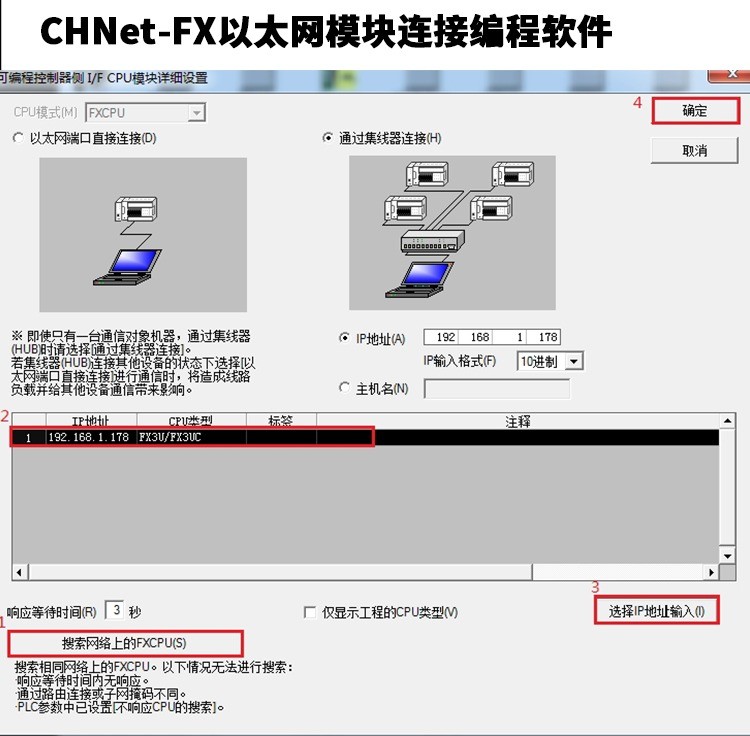

4、支持MELSOFT产品(GX Works2、GX Developer等)的以太网通信。

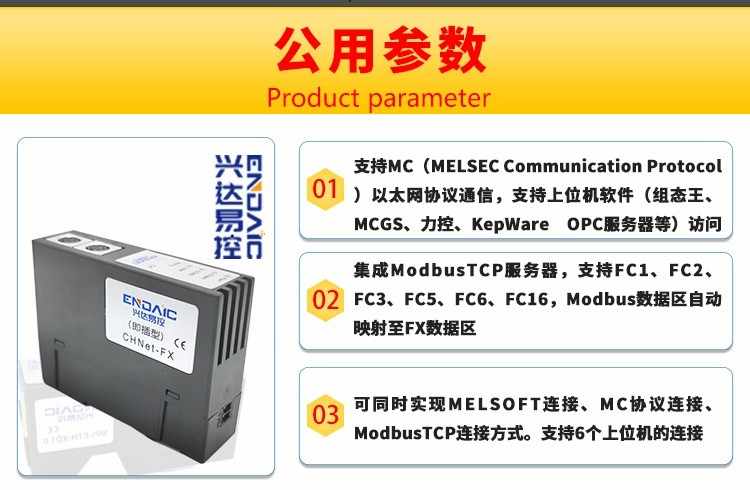

5、支持上位机MC以太网协议(MELSEC Communication Protocol)通信,支持上位软件(组态王、MCGS、力控、IFIX、KepWare OPC服务器等)访问。
6、集成ModbusTCP服务器,支持FC1、FC2、FC3、FC5、FC6、FC16,Modbus数据区自动映射至Q数据区。
7、支持CHNetTCP/IP透传协议通信。
8、采用MC通信协议或者透传的方式,皆可实现高级语言(如VB、VC、C#等)编程,实现与三菱Q的数据通讯,方便开发生产管理系统。
9、支持OPC通道的SCADA(上位组态软件)以OPC方式与Q通讯。

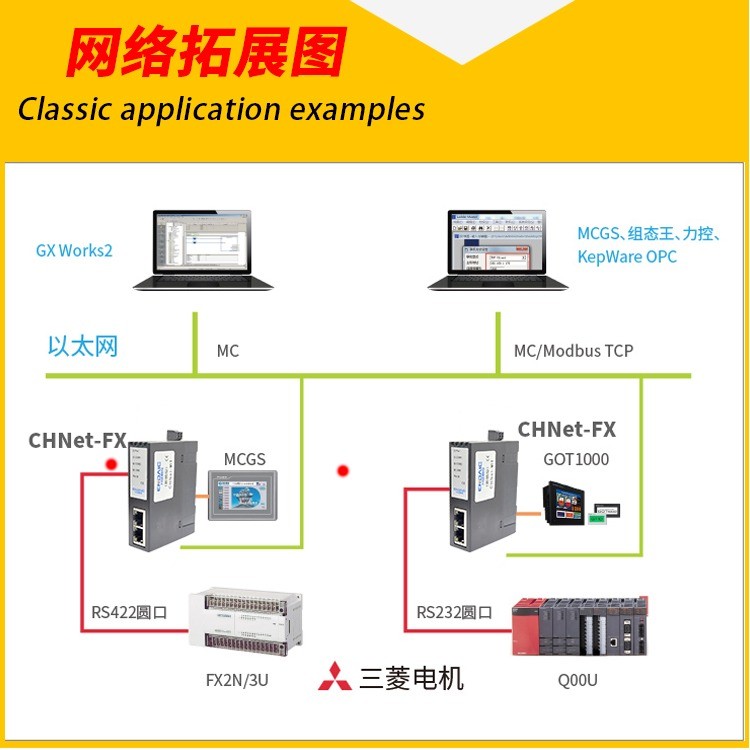

10、可同时实现MELSOFT连接、MC协议连接、CHNetTCP透传、ModbusTCP连接方式。支持6个上位机的连接。
