Profibus从站

MODBUS TCP转PROFIBUS-DP网关
点击:64发布时间:2024-10-08

232转PN网关_01

图片上传

图片上传

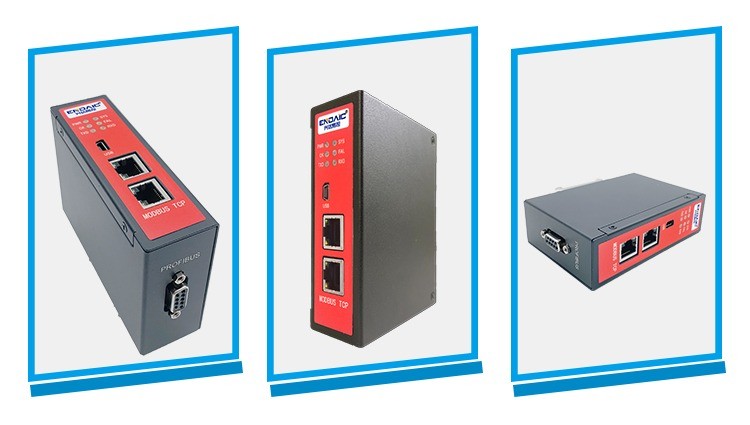

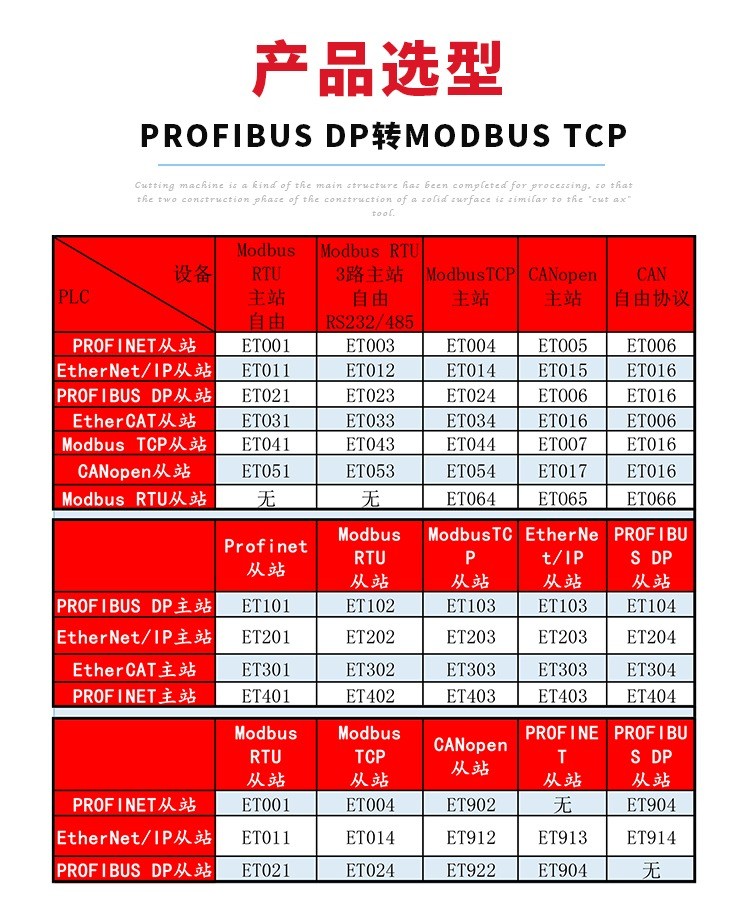

          以太网MODBUS TCP转PROFIBUS-DP网关(XD-ETHPBs20)是本产品是是由兴达易控(北京)科技有限公司(以下简称:兴达易控)生产的一款针对 MODBUS TCP接口设备接入PROFIBUS总线的协议转换网关。在实现MODBUS TCP转PROFIBUS协议转换过程中,该网关配置简单灵活,运行十分稳定,真正实现了MODBUS TCP转PROFIBUS的功能。



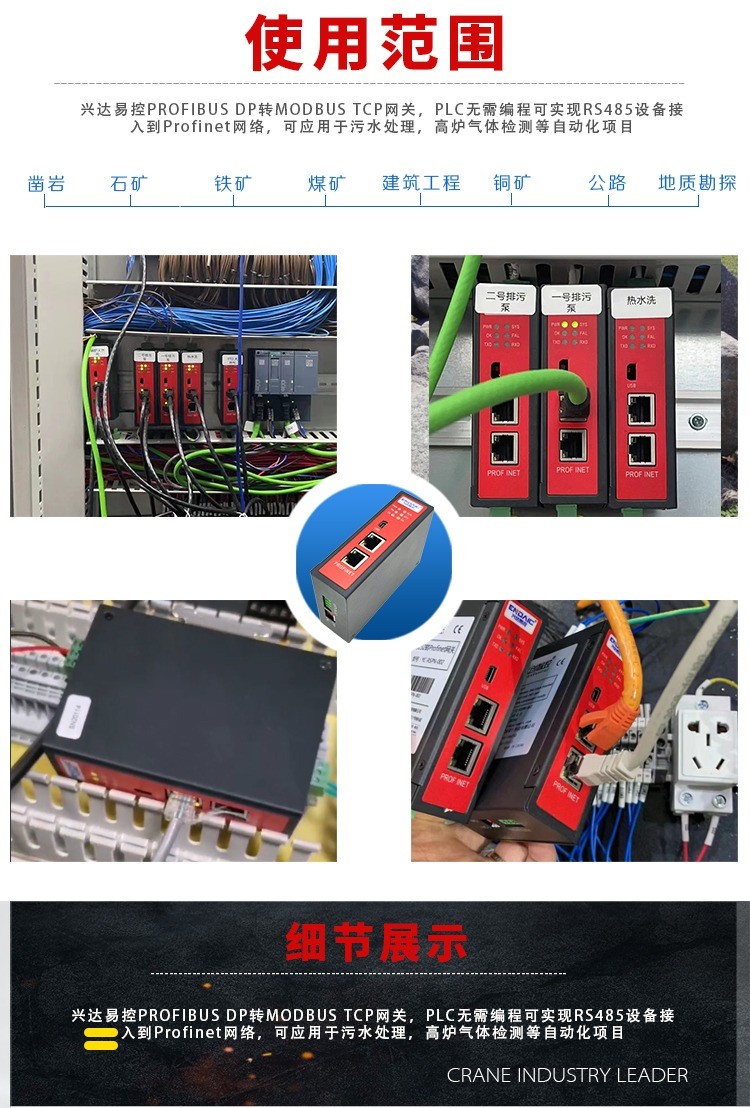

二、 产品特点

▼应用广泛:凡可以做为MODBUS TCP/IP客户端的MODBUS协议设备都可以使用本产品实现与现场总线PROFIBUS的互连。产品(XD-ETHPBs20)在PROFIBUS一侧只做PROFIBUS的 从站;在MODBUS TCP/IP一侧即可做MODBUS服务端。

▼应用简单:用户不用了解PROFIBUS和MODBUS技术细节,用户只需参考本手册及提供的应用实例,根据要求完成配置,不需要复杂编程,即可在短时间内实现连接通信。

▼透明通信:用户可以依照PROFIBUS通信数据区和MODBUS通信数据区的映射关系,实现PROFIBUS到MODBUS之间的数据透明通信。

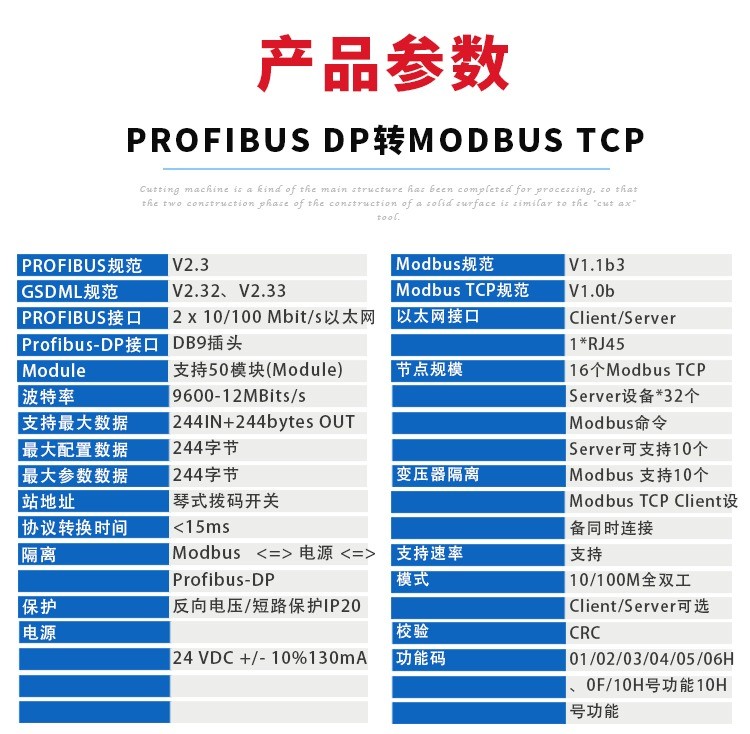

三、 技术指标

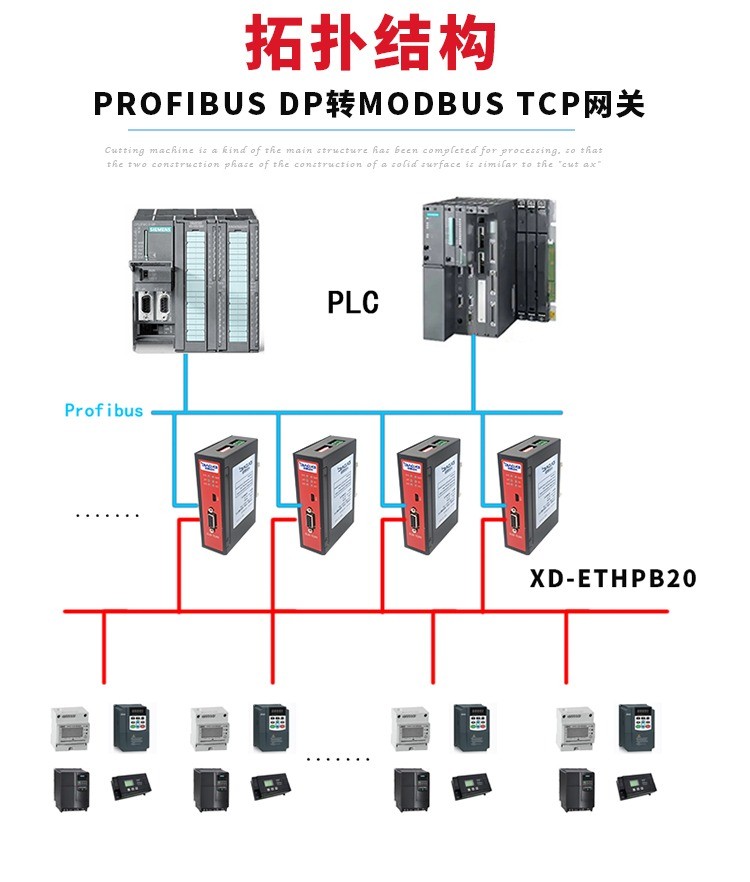

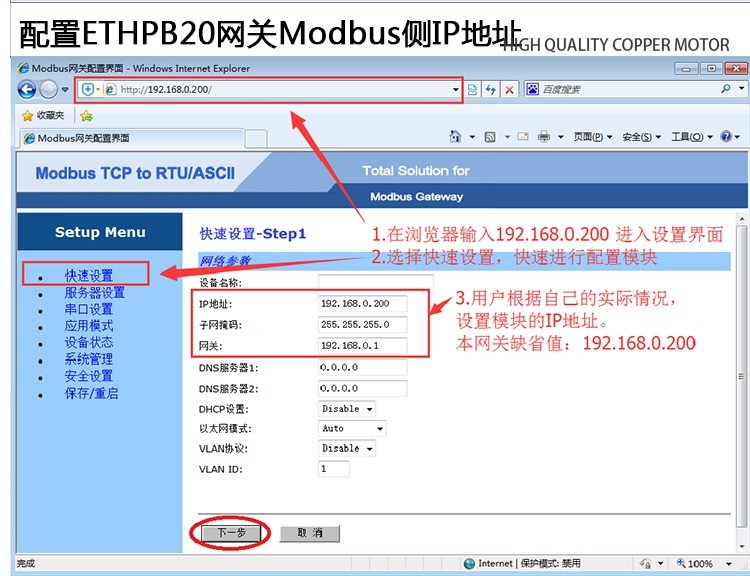

1、 XD-ETHPBs20接口在PROFIBUS侧是一个PROFIBUS-DP从站,在MODBUS TCP/IP一侧是服务端;接口通过PROFIBUS通信数据区和MODBUS数据区的数据映射实现PROFIBUS和MODBUS的数据透明通信

网关 XD-ETHPBs20在PROFIBUS一侧是DP从站,在MODBUS设备一侧是服务端,通过以太网接口连接到MODBUS设备上。

2、 XD-ETHPBs20作为MODUBUS服务端,支持03H、04H、05H、06H、0F、10H号功能;

3、PROFIBUS-DP/V0协议符合GB/T 20540-2006: 测量和控制数字数据通信工业控制系统用现场总线第3部分:

PROFIBUS规范;

4、PROFIBUS-DP从站,波特率自适应,波特率12M;

5、PROFIBUS 输入/输出数量可自由设定,PROFIBUS输入/输出:

① Input Bytes + Output Bytes ≤232Bytes

② Max Input Bytes ≤224Bytes

③ Max Output Bytes ≤224Bytes

6、MODUBUS协议接口是标准以太网接口。

7、供电:24VDC(±25%),功率3.5W;

8、工作环境温度:-25~55℃, 湿度≤95%;⑾ 安装:35mm导轨;

9、防护等级:IP20;
