Profinet从站

MODBUS转PROFINET网关
点击:168发布时间:2024-10-08

232转PN网关_01

图片上传

图片上传

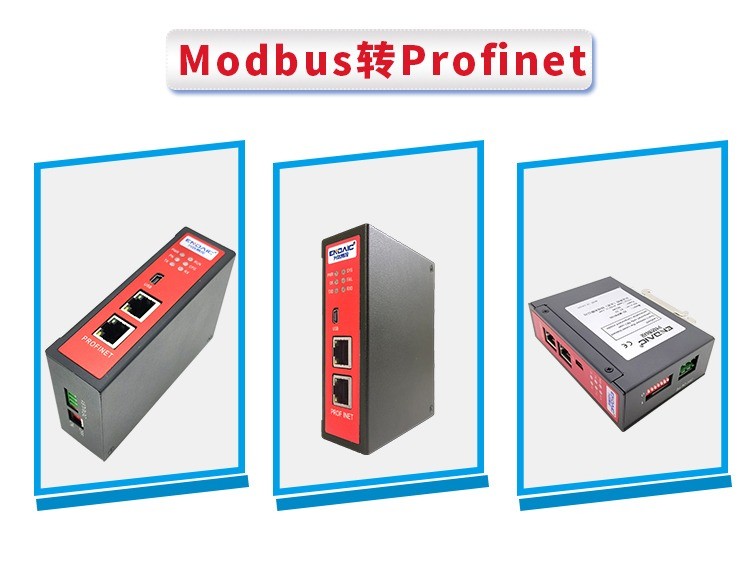

          XD-MDPN100/200型号为兴达易控(北京)科技有限公司(兴达易控)开发的MODBUS转PROFINET网关XD-MDPN100,实现MODBUS转PROFINET功能,能够实现MODBUS接口仪表、变频器、综保、软启动器等设备接入到S71500、S71200、CPU315-2PN/DP、S7400等PROFINET网络系统,是串口PROFINET网关的一种。网关在PROFINET一侧是PROFINET从站,在串口一侧物理接口支持RS-485,支持MODBUS/RTU主站或从站。

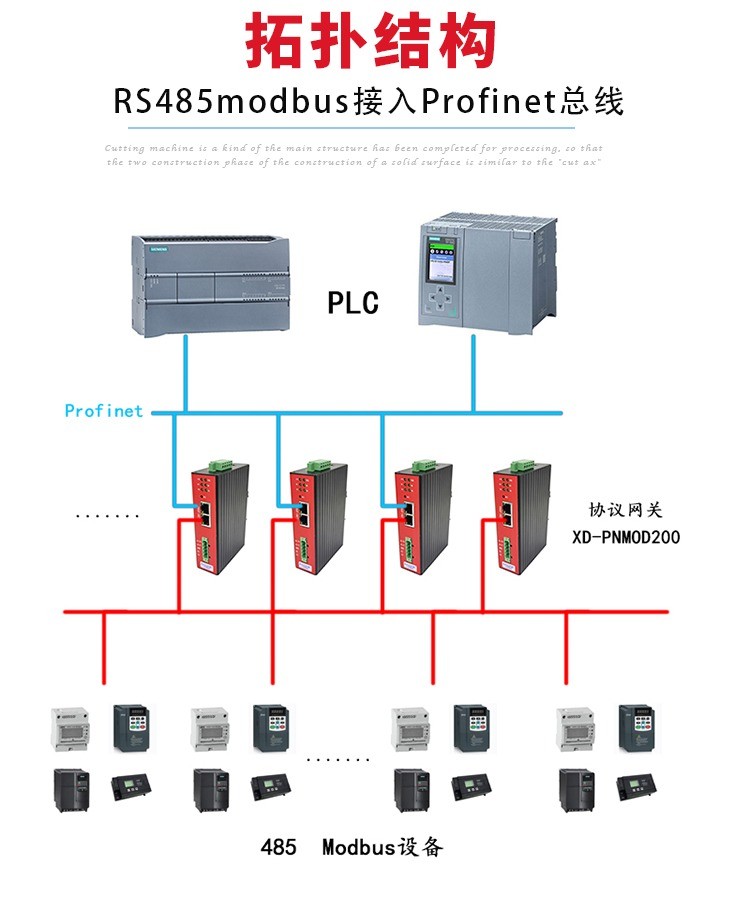

       兴达易控MODBUS转PROFINET网关在MODBUS一侧做主站时,可用于一对多集成MODBUS/485从站设备,形成MODBUS子网连接到PROFINET,实现PROFINET控制器监控MODBUS设备的技术要求。只需在配置软件中对Modbus参数进行设置即可,本设备自带3路485通信。可对3路不同的Modbus设备进行通信。

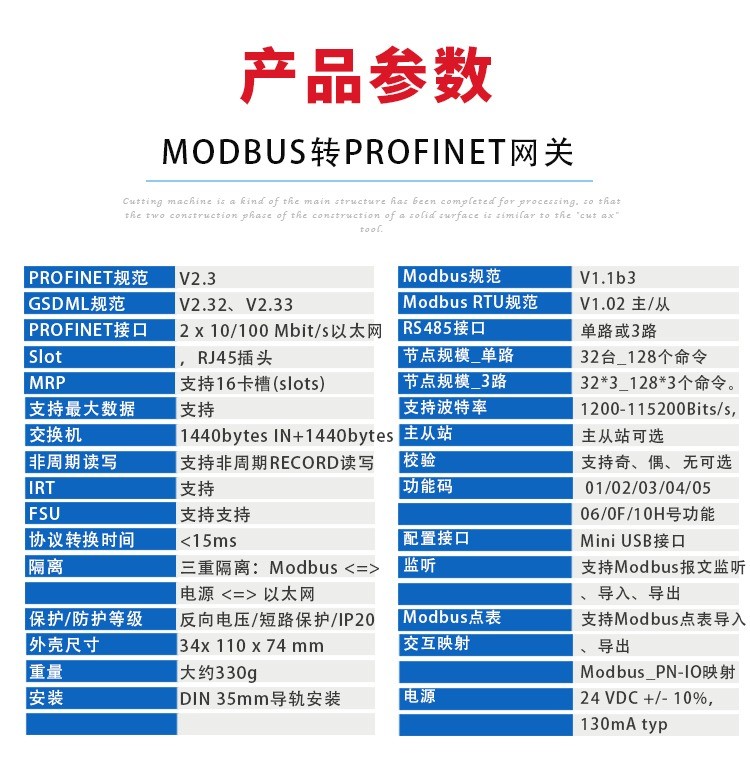

       兴达易控XD-MDPN100 在 ProfiNet 一侧为 ProfiNet 从站,在 RS-485 一侧可以作为 Modbus 主站或者 modbus 从站支持标准的 ProfiNet I/O 协议 ProfiNet 支持的 16 个槽位,支持输入字节数为 1440 字节,输出字节为 1440 字节,输入输出字节的长度由 STEP7 设定支持的模块类型

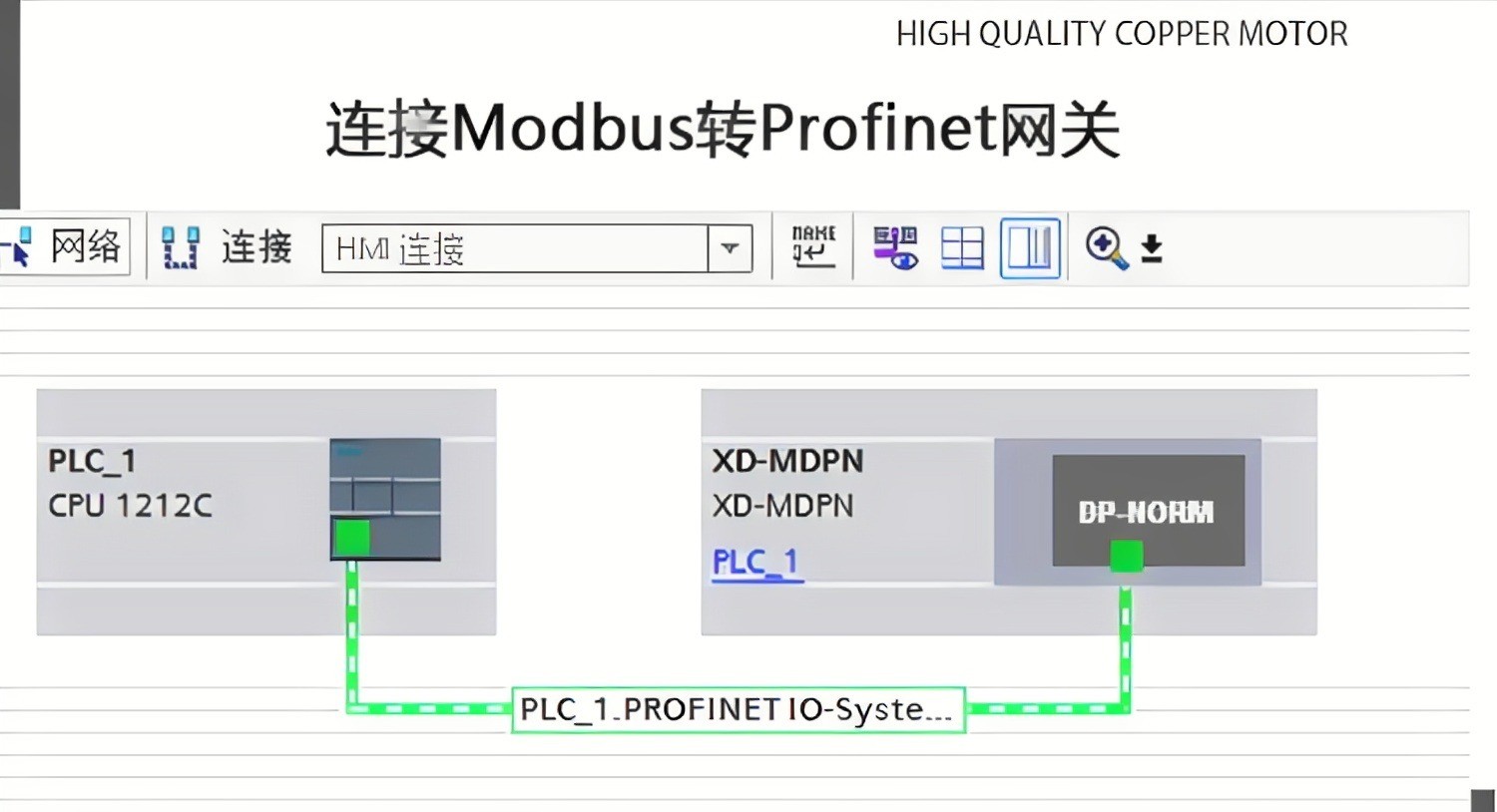

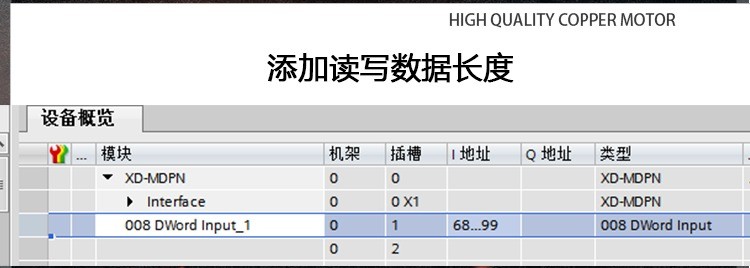

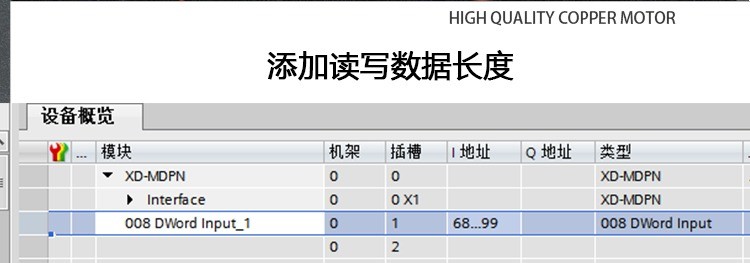

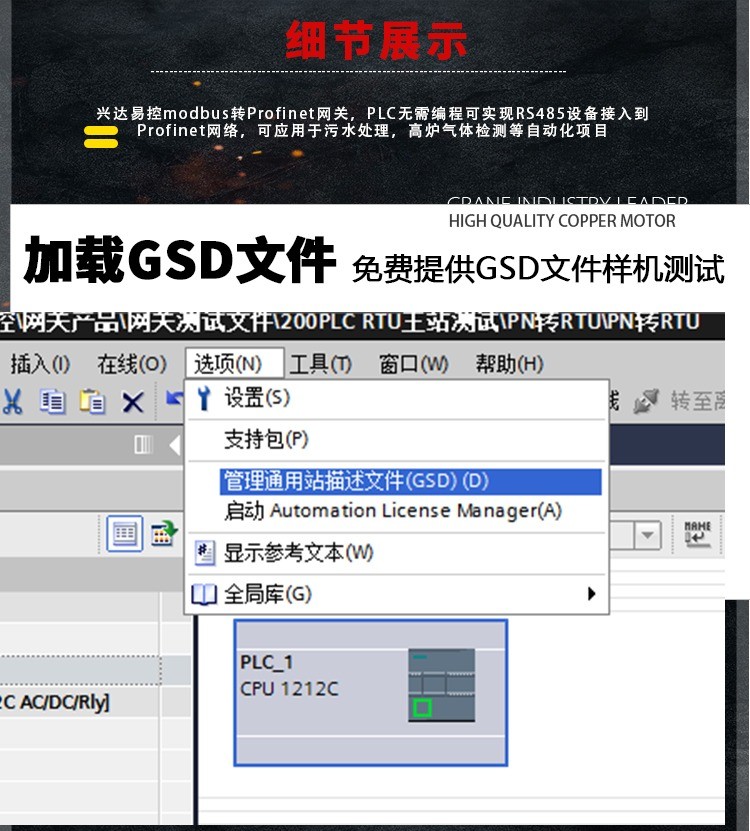

网关配置案例

图片上传

图片上传


图片上传

图片上传

图片上传

图片上传

图片上传


图片上传

图片上传

图片上传

图片上传

图片上传

图片上传
