铝型材时效炉作为热处理行业的典型设备,在各种铝型材加工厂中占有重要地位。设备为工艺设备,加工型材为成品。对设备可靠性和温度均匀性有较高要求。

加热炉的技术参数及组成

铝及铝合金型材的应用时效或退火

加热温度175-300℃

加热方式电加热

分区数2

温度控制PLC自动控制

控制系统西门子S7-300 PLC

人机界面Advantech嵌入式工业计算机

组态软件组态王

整个炉体采用双层箱体结构。第一层为材料层,第2层为加热元件布置层,第2层配备两台大功率离心风机和三至五台导流装置。其基本原理是利用导向装置的周期性反转,将高温风从一端吹到材料层,然后从另一端吸回来。风向由导板控制。

电气控制系统

由于输入/输出点数量较少,因此选择S7-300低等级的312cpu。由于上位机为嵌入式工控机,没有扩展卡插槽,无法添加CP5611通信卡。过去,解决方案是使用PLC系统和以太网模块cp343-1lean,但成本有点高。图1显示了PLC配置列表。

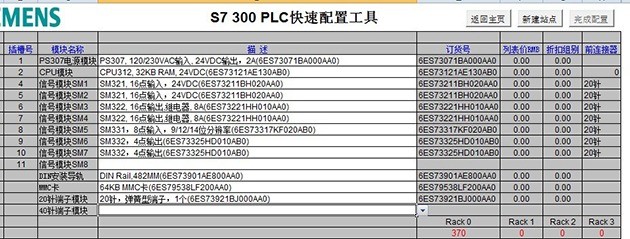

图1 PLC配置清单

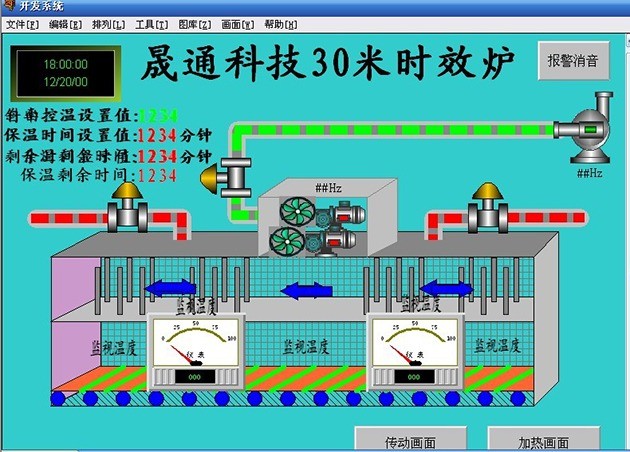

图2 触摸屏画面截图

通过浏览互联网上的信息,我找到了兴达易控产品mpi-eth-xd1.0。它不仅体积小,还包括OPC服务器、Modbus TCP协议等功能。带着一种尝试的态度,我采用了这个产品。经现场使用,完全满足设计要求,不仅节约了成本,而且扩展了设备功能。例如,过去,组态软件的OPC接口用于向车间网络提供设备运行数据,这要求组态软件购买OPC部件的授权。目前,使用兴达易控技术后,通过兴达易控技术的OPC接口即可满足要求。此外,使用兴达易控技术后,还保存了PC适配器US_B,因为兴达易控技术可以用作s7-200/300/400编程电缆。有了SOHO路由器,可以使用WiFi进行调试,线路的束缚,非常方便。

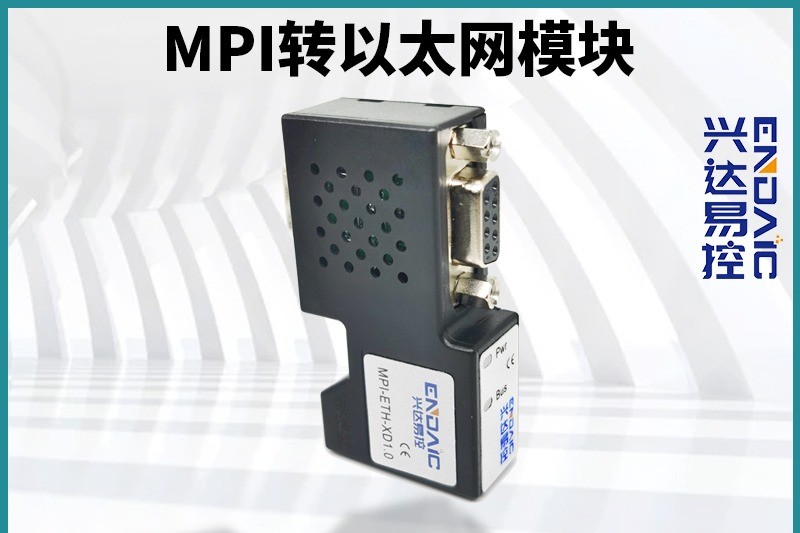

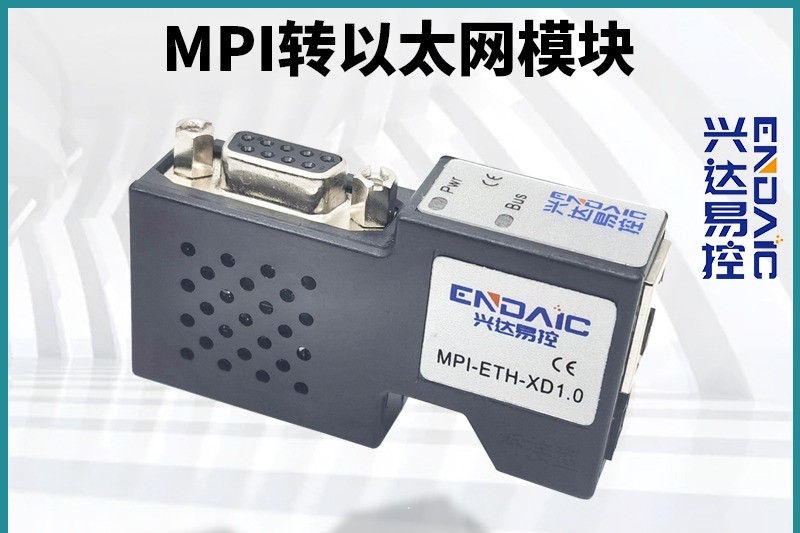

图3 兴达易控MPI-ETH-XD1.0

下面详细介绍了兴达易控mpi-eth-xd1.0在步骤7中的设置。计算机首先安装兴达易控技术、兴达易控技术7PDSETUP的驱动程序接口。目前,该驱动程序还提供了bit系统专用的bit驱动程序和POTU软件平台的接口驱动程序。安装后驱后,首先将控制面板中的pc/pg编程配置界面更改为兴达易控mpi-eth-xd1.0,其他默认设置。在组态王中可以选择S7-300 TCP作为驱动程序,与CP343-1使用的界面相同。

结束语

该项目于2011年1月投入使用。目前,系统运行良好、稳定,满足了用户的预期要求。通过使用兴达易控mpi-eth-xd1.0,我们可以看到国内技术的发展,并将有更广阔的前景。
