300PLC转以太网与上位机监控软件以太网通信
点击:36发布时间:2024-10-08

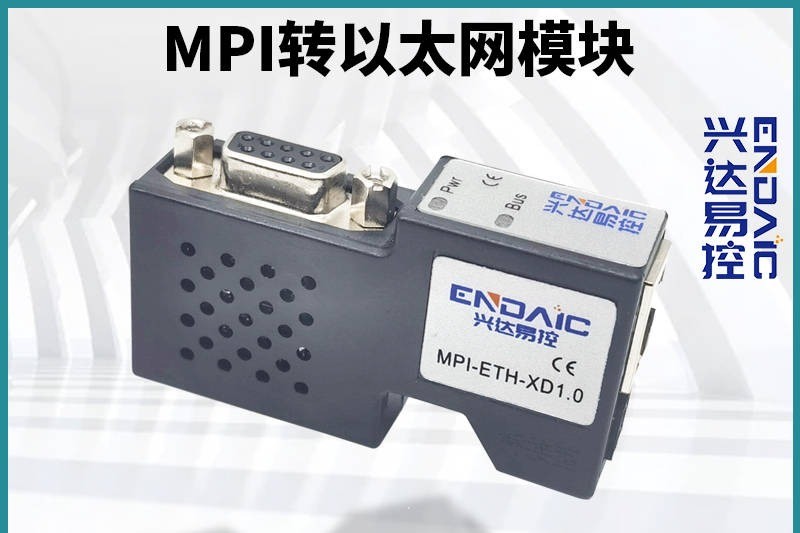

西门子s7300系列PLC采用MPI转以太网模块,实现300plc串口mpi转以太网的通信。本例中使用的PLC为315-2dp。这种PLC有两个通信接口,分别为MPI和DP端口,首先,将300plc连接至兴达易控MPI转以太网模块MPI-eth-xd1.0,并通过modbustcp或s7tcp与上位机组态软件通信”

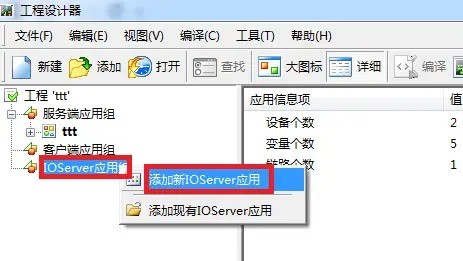

1. 新建工程并打开工程,右击“IOServer 应用组”,选择“添加新 IOServer 应用

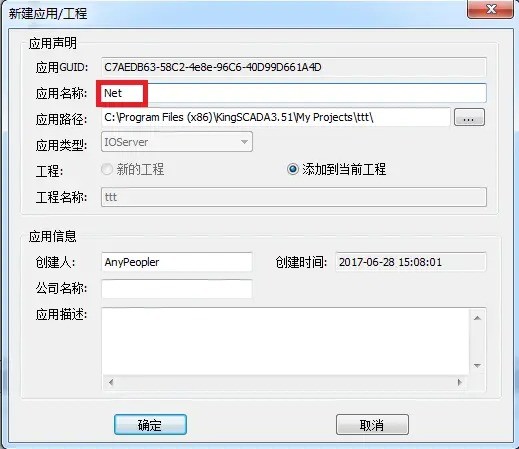

在弹出对话框中,填入“应用名称”, 点击“确定”。

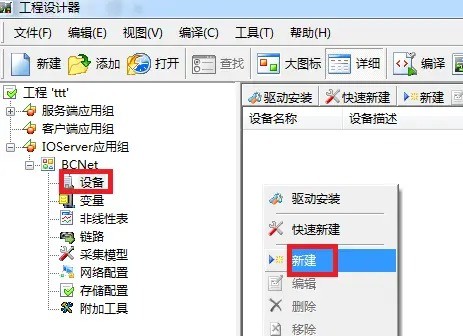

1. 选择“设备”,在右边空白区域,点击鼠标右键,选择“新建”。

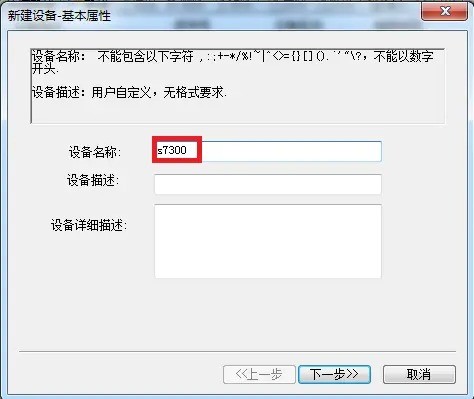

2. 在“设备名称”处输入一个名称,点击“下一步”。

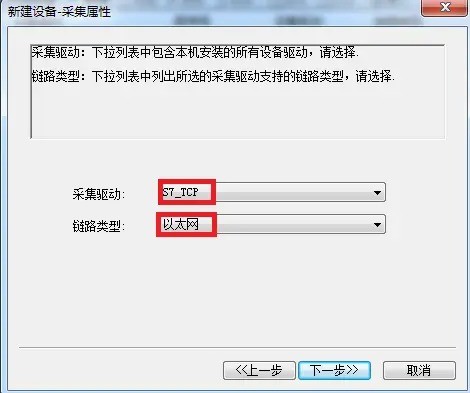

3. “采集驱动”选择“S7_TCP”;“链路类型”选择“以太网”,点击“下一步”。

4.

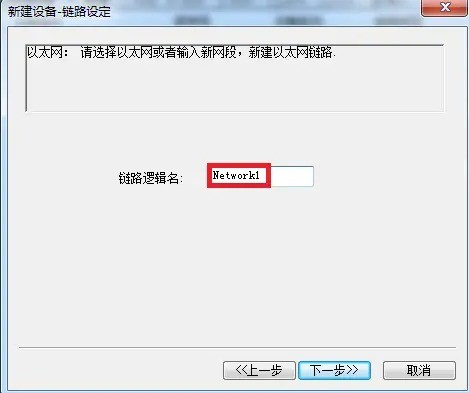

“链路逻辑名”默认即可,点击“下一步”。

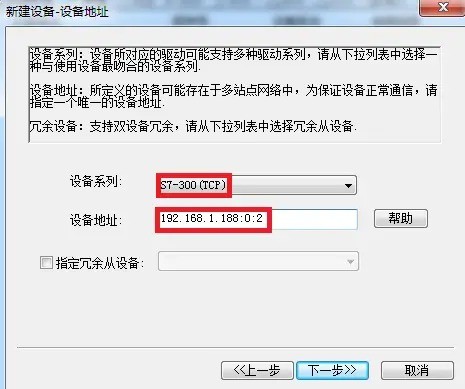

5. “设备系列”选择“S7-300(TCP)”,“设备地址”的格式为:MPI-ETH-XD1.0的 IP 地址:0:2, 这里MPI-ETH-XD1.0 的 IP 地址为 192.168.1.188,点击“下一步”。

6.

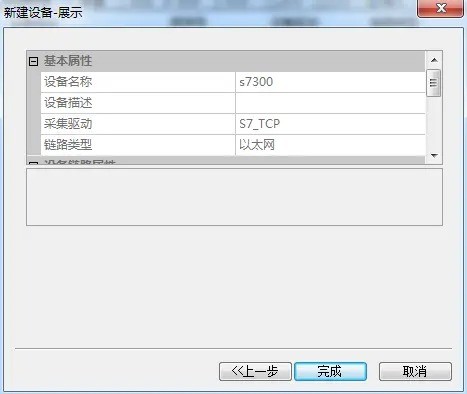

其他参数默认,直至完成。
