Profibus DP主站转Modbus连接ABB流量计到施耐德M580PLC
点击:30发布时间:2024-10-08

兴达易控Profibus DP主站转ModbusTCP案例_ABB流量计接入到施耐德M580PLC

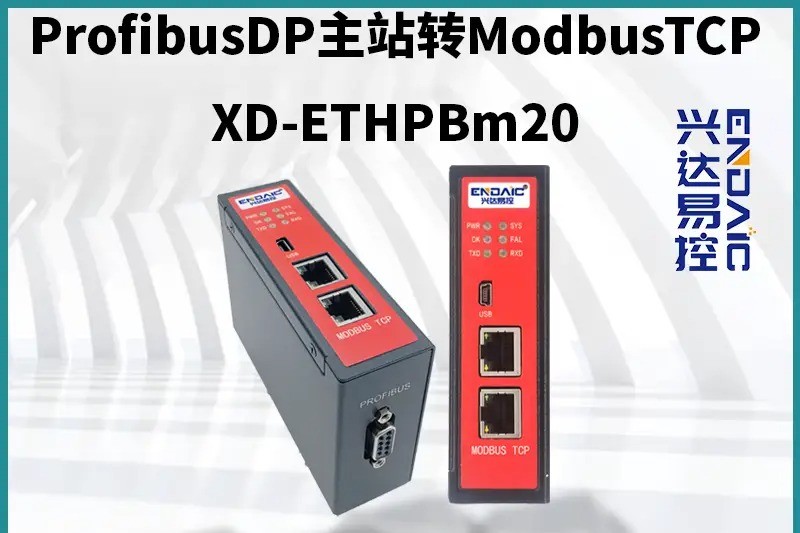

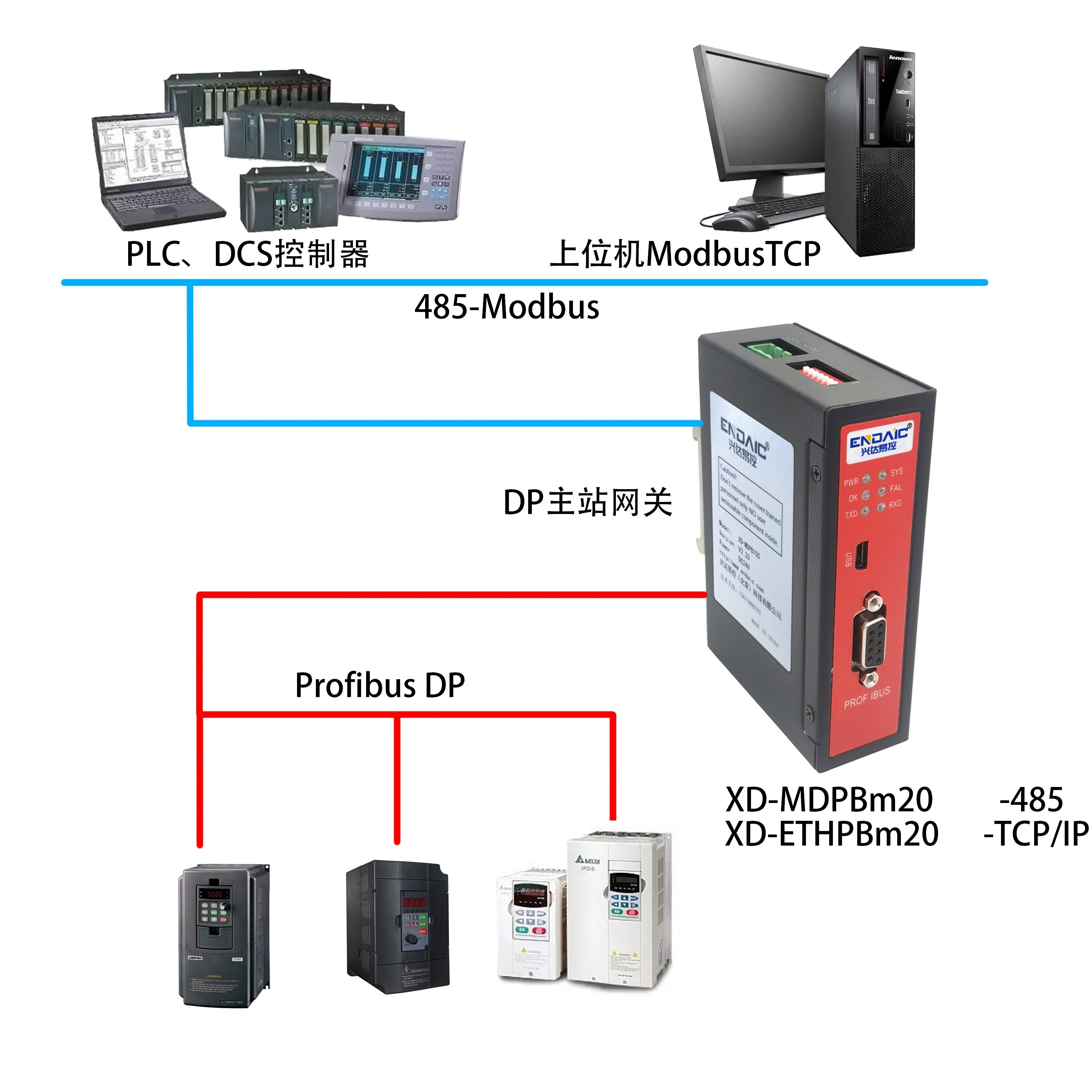

本案例介绍由兴达易控ProfibusDP(主站)转ModbusTCP(XD-ETHPBm20)网把ABB自动燃烧控制器MPA4111ProfibusDP(作从站)接入到施耐德M580PLC做ModbusTCP作客服端通信,配置案例;

用到设备:兴达易控ProfibusDP(做主站)转ModbusTCP网管、施耐德M580、燃烧控制器MPA4111

打开DP主站网管(XD-ETHPBm20)配置软件

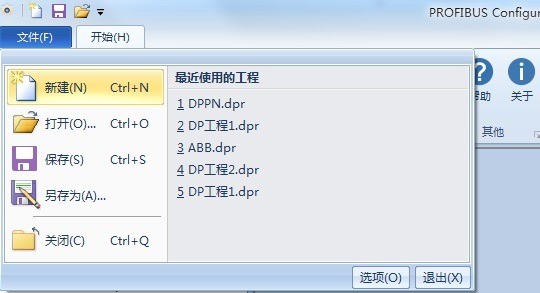

新建工程

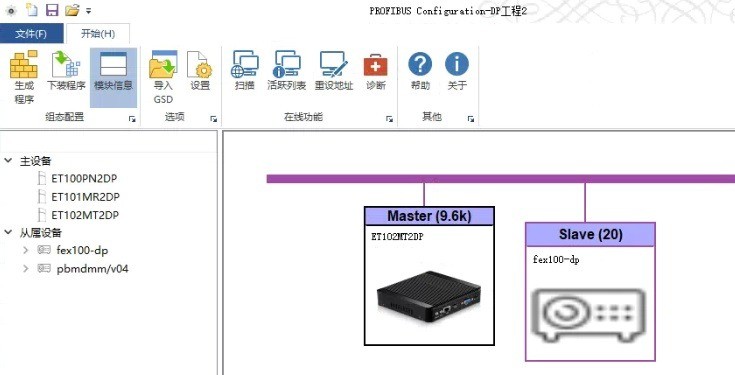

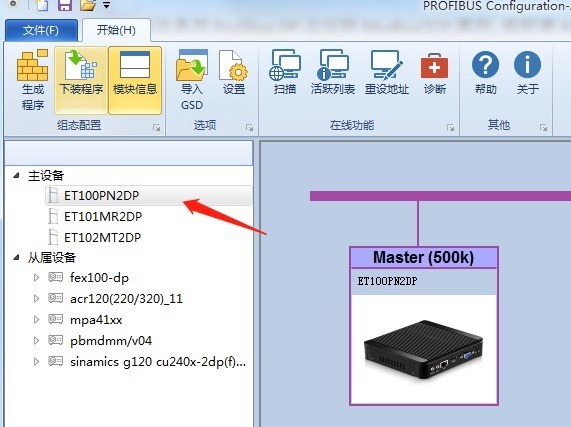

把ProfibusDP主站网管驱动拖拽到工作区域

导入ABB流量计ProfibusDP设备GSD文件,并拖拽到网管同一工作区域

设置DP主站网管总线及参数

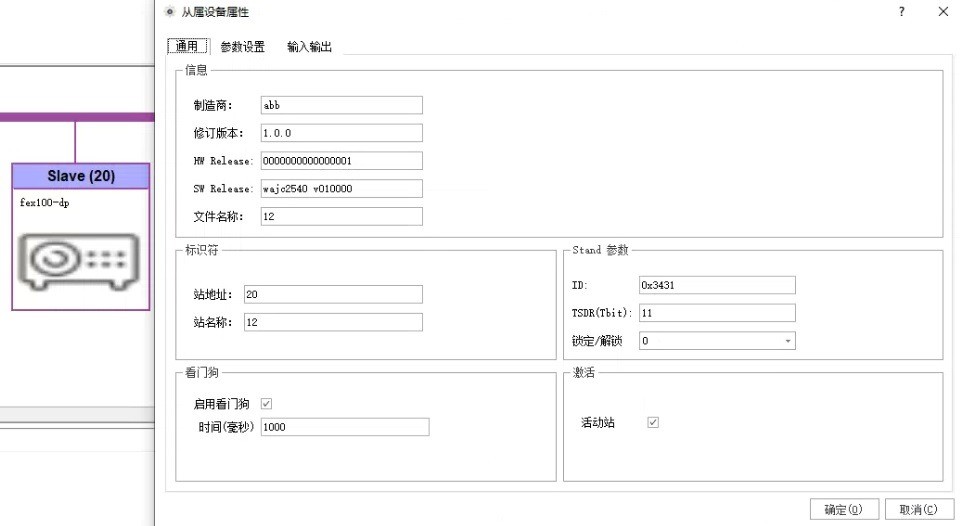

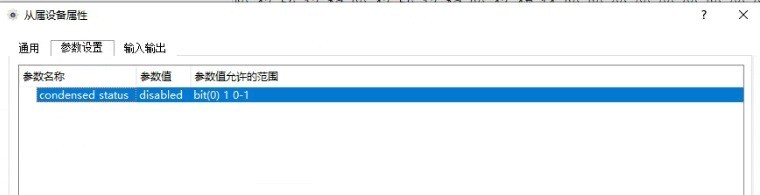

设置ABB流量计通讯参数及数据类型

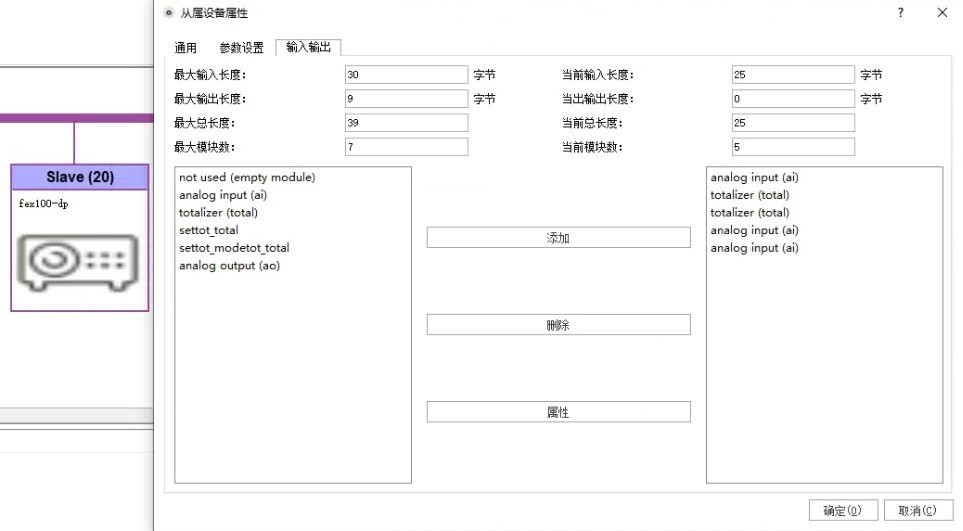

添加通讯数据参数及通讯数据类型

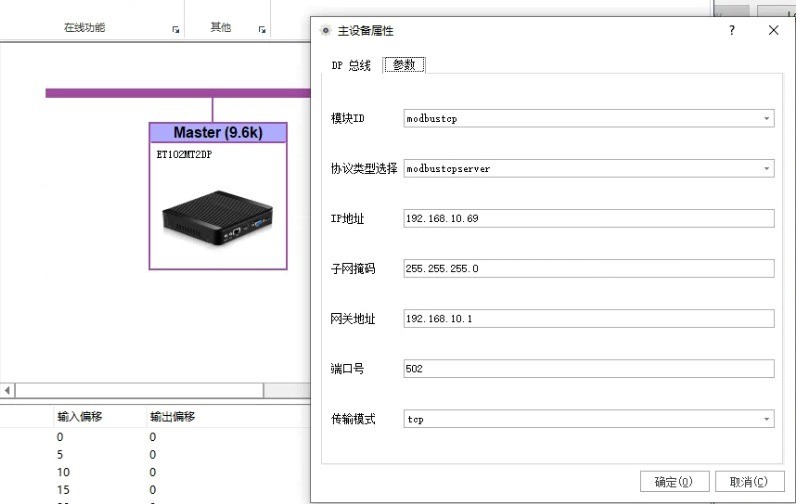

设置网管作为modbusTCP客户端

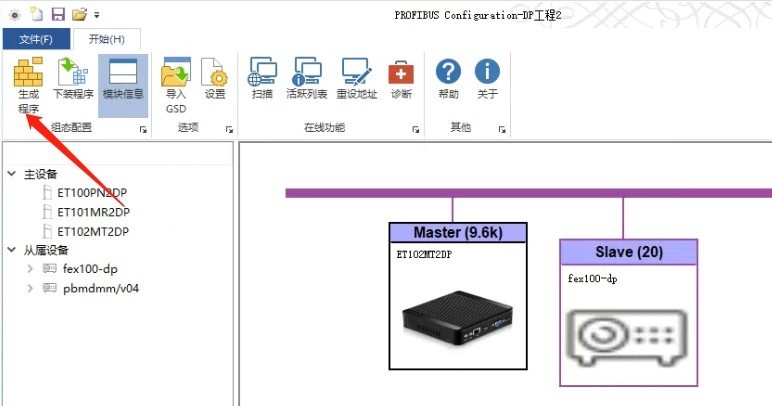

生成程序并把通讯参数下载程序到DP主站网管

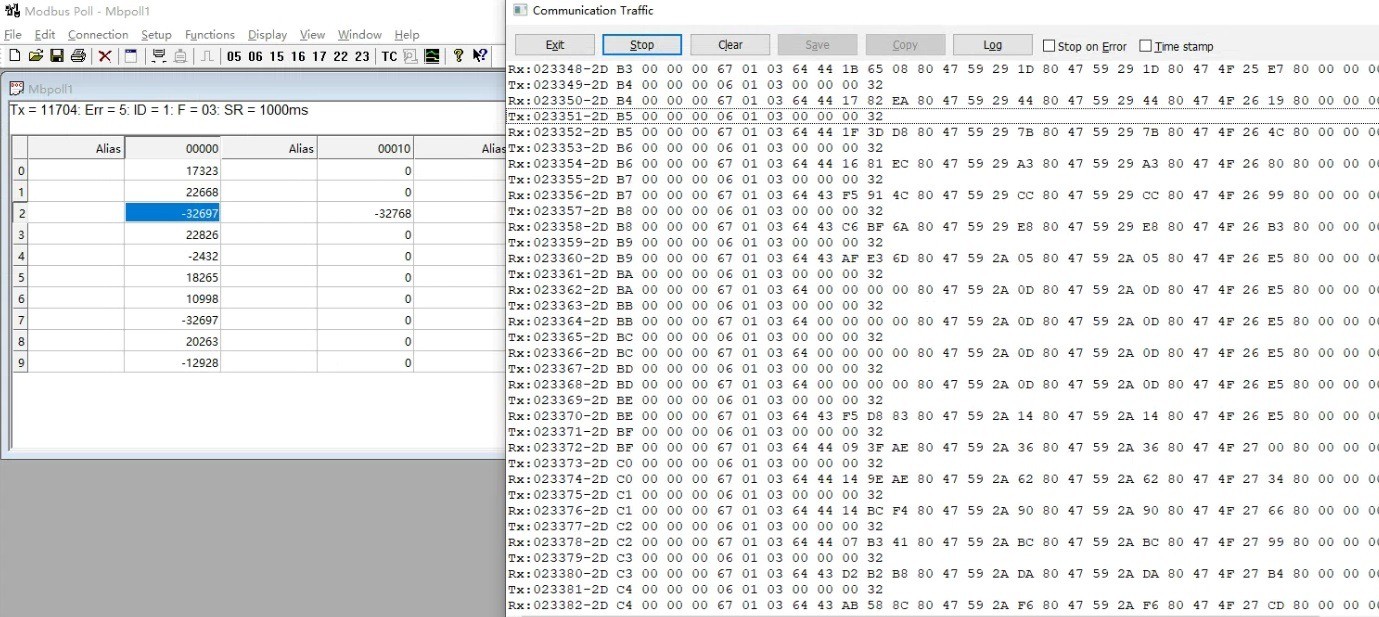

打开调试软件测试(modbus Poll作为modbusTCP客服端,接收报文并读取变频器数据)读取成功

经过以上简单配置可把ABB流量计通过兴达易控DP主站网管转为modbusTCP 服务器与施耐德M580PLC 客户端通讯
