EtherCAT从站转Modbus RTU
点击：106发布时间：2024-11-11

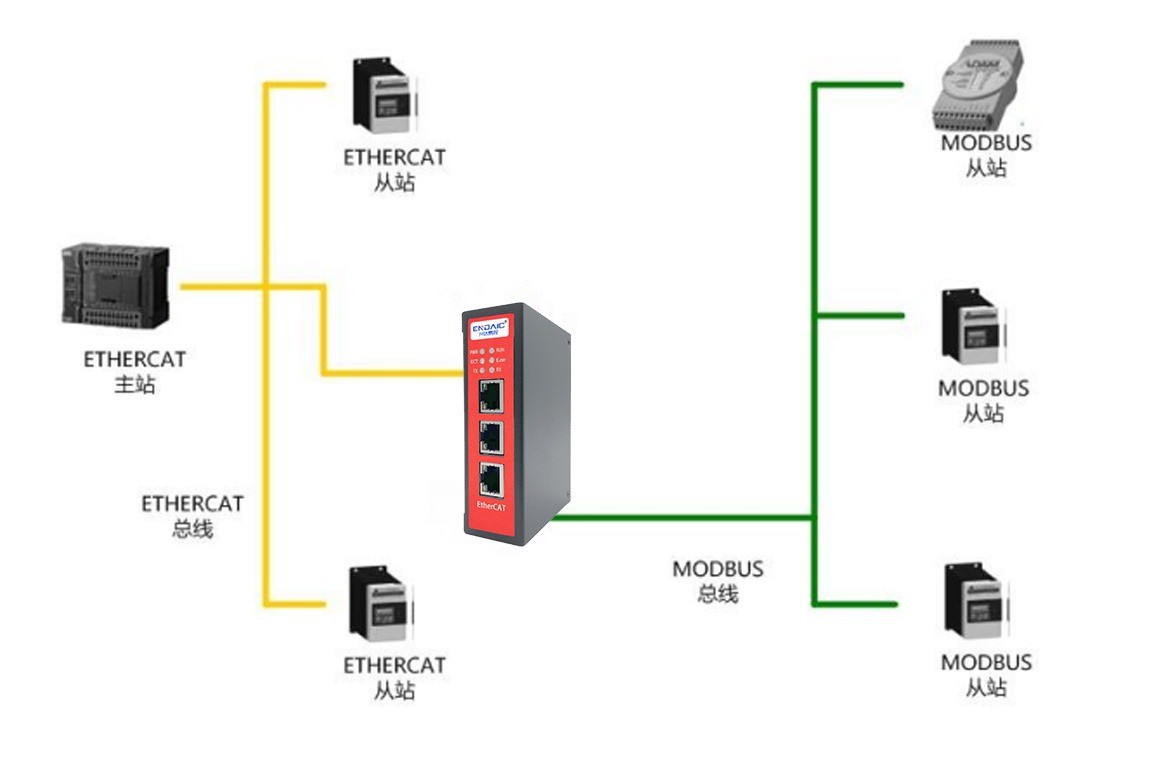

该产品可实现EtherCAT网络与Modbus网络之间的数据通信，并可分别连接Modbus设备网络。支持EtherCAT网络，并可根据不同的Modbus通信波特率和其他设置将Modbus设备转换为EtherCAT设备。
1、产品特点
●应用广泛：应用于支持 RS485 接口的变频器、智能高低压电器、电量测量装置、智能现场测量设备、仪表、PLC、DCS、FCS 等等。
2、技术参数
●XD-MDEC 在 EtherCAT 一侧为 EtherCAT 从站，在 Modbus 一侧可以作为 Modbus 主站
●ESI 文件由配置工具自动生成
●支持最大的输入字节数为 512 字节，最大的输出字节为 512 字节
●支持 Modbus RTU 主站/从站
3、参数规格
支持波特率：1200bit/s, 2400bit/s, 4800bit/s, 9600bit/s, 19200bit/s, 38400bit/s, 57600bit/s,
115200bit/s 其它波特率可以定制。工作方式：半双工
校验方式：无、奇、偶数据位：7、8、9 位停止位：1 位、2 位
4、功能码：
●作为 Modbus RTU 主站，支持 01H、02H、03H、04H、05H、06H、0FH、10H 号功能；
5、电气参数
●供电：24VDC(±5％)，最大功率 3.5W
●工作环境温度：-25～55℃，湿度≤95%
●外形尺寸：34mm（宽）×110mm（高）×70mm（厚）
●安装方式：35mm 导轨
●防护等级：IP20
6、运行维护及注意事项
●模块需防止重压，防止损坏；
●模块需防止重击，以防器件损坏；
●供电电压控制在说明书的要求范围内，防止内部器件烧坏；
●模块防止进水，防止内部器件损坏；
●上电前请检查接线，防止接错损坏模块。
