EtherCAT从站转PROFINET
点击:132发布时间:2024-11-15

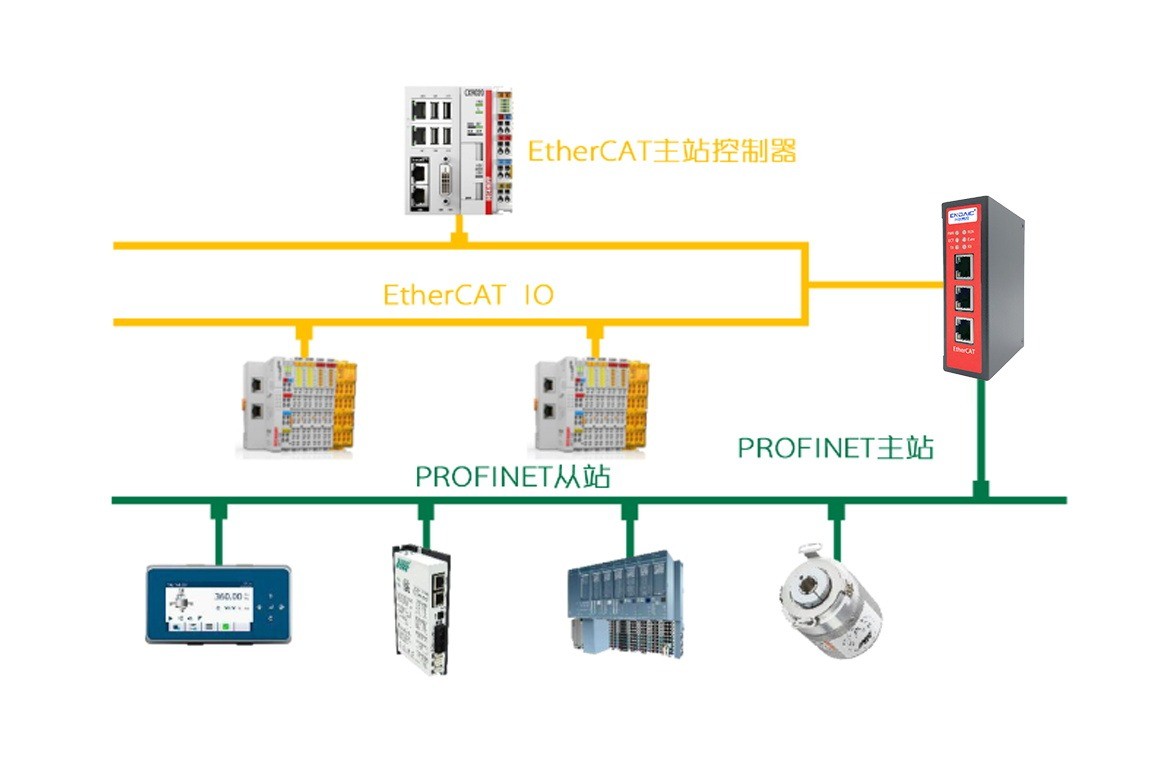

本产品实现了EtherCAT网络和PROFINET网络之间的数据通信,可以将PROFINET网连接到EtherCAT网。

1、产品特点

●应用广泛:应用于支持 PROFINET 接口的变频器、步进电机、伺服驱动器、仪表、PLC、DCS、FCS 等等。

●配置简单:用户不必了解 PROFINET 和 EtherCAT 细节,只需要参考手册,根据要求就能配置网关,不需要复杂编程,即可在短时间内实现连接功能。

2、技术指标

●XD-ECPNS20 在 EtherCAT 一侧为EtherCAT 从站,在 PROFINET 一侧作为 PROFINET 从站。

●EtherCAT 侧输入输出各式 512 字节

●支持标准的 PROFINET/IO 协议

●PROFINET 支持的最多 16 个槽位,支持最大的输入字节数为 1440 字节,最大的输出字节为 1440 字节,输入输出字节的长度由 TIA Portal 设定


3、支持的模块类型

●001 byte Input 001 word Input 001 Dword Input

●002 Dword Input 004 Dword Input 008 Dword Input

●016 Dword Input 032 Dword Input 064 Dword Input

●128 Dword Input

●001 byte Output 001 word Output 001 Dword Output

●002 Dword Output 004 Dword Output 008 Dword Output

●016 Dword Output 032 Dword Output 064 Dword Output

●128 Dword Output

4、电气参数

●供电:24VDC(±5%),最大功率 3.5W

●工作环境温度:-25~55℃,湿度≤95%

●外形尺寸:34mm(宽)×110mm(高)×70mm(厚)

●安装方式:35mm 导轨

●防护等级:IP20


5、运行维护及注意事项


●模块需防止重压,防止损坏;


●模块需防止重击,以防器件损坏;


●供电电压控制在说明书的要求范围内,防止内部器件烧坏;


●模块防止进水,防止内部器件损坏;


●上电前请检查接线,防止接错损坏模块。
