Profinet 转 ModbusTCP/跨网段通信模块

Profinet转ModbusTCP/跨网段通信模块，作为现代工业自动化系统中不可或缺的重要组件，正日益受到广泛关注和应用。
这种模块的核心功能是将Profinet网络协议转换为Modbus TCP协议，实现不同网络之间的无缝连接与数据交换。

功能简介

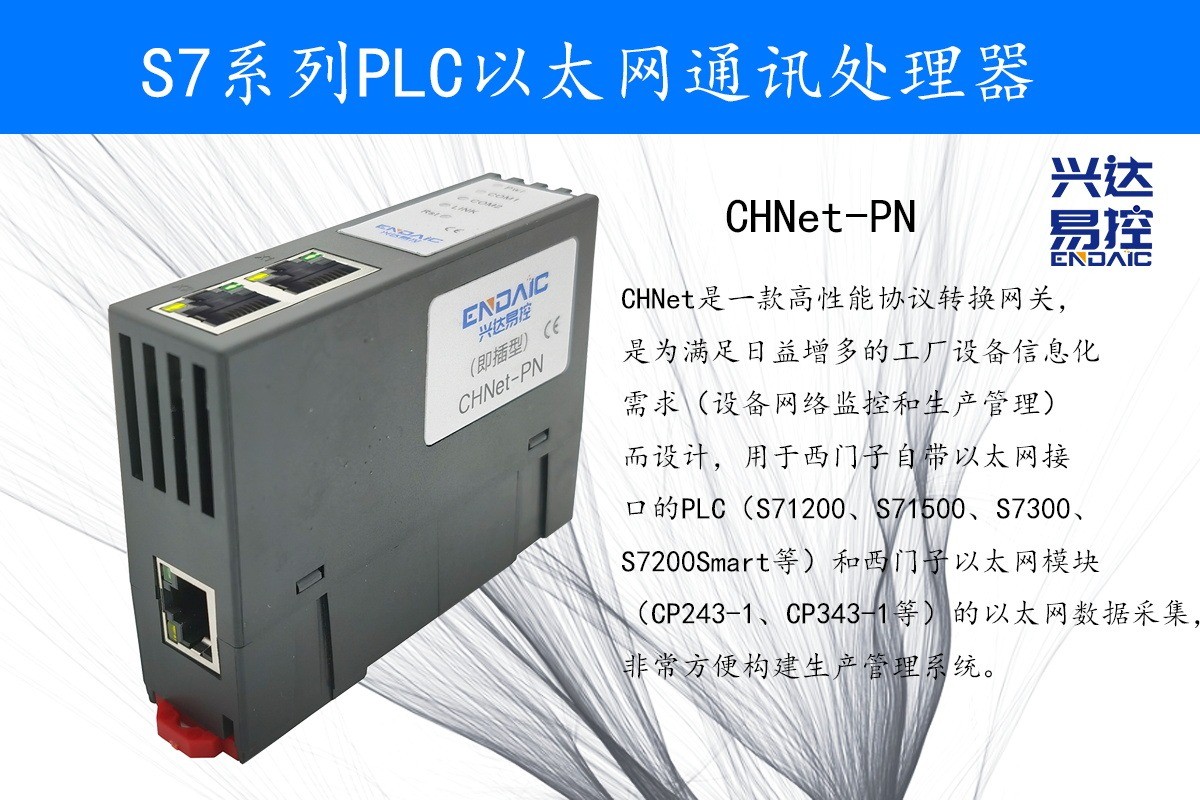

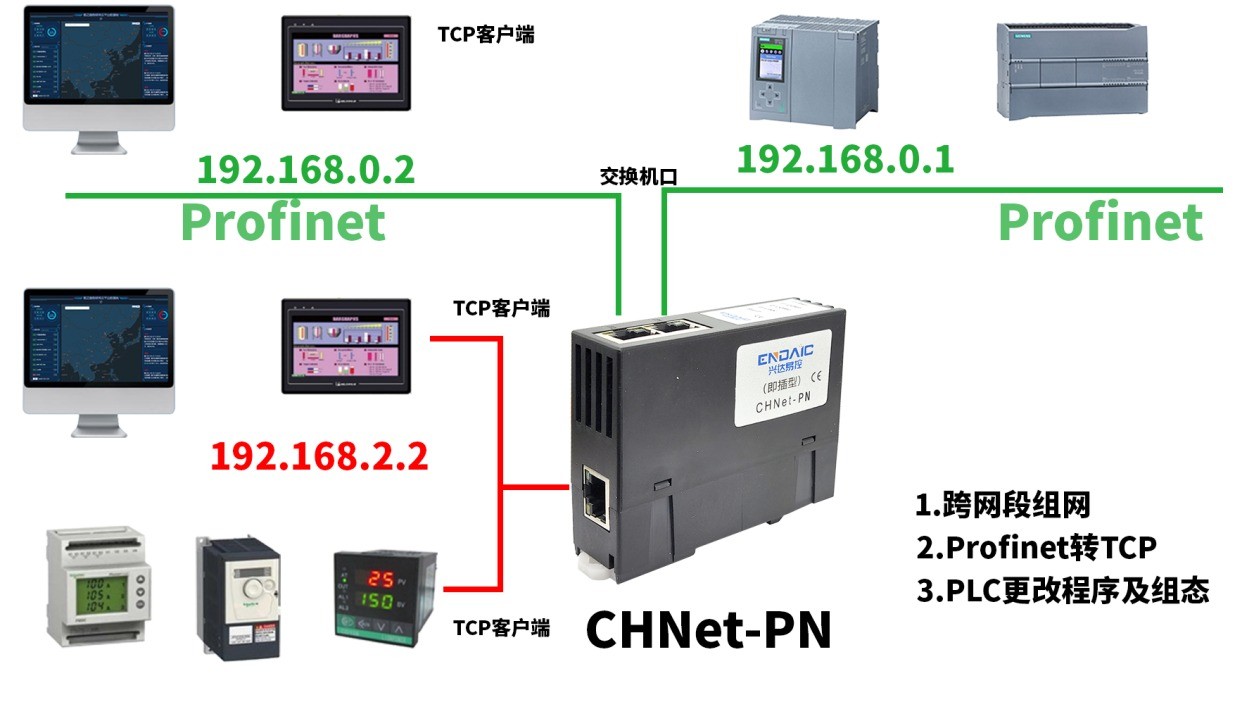

1、安装在35mm的导轨上，LAN1为双端口的RJ45，具备交换机功能，此端口连接PLC；LAN2为单端口RJ45，可以连接触摸屏或上位机系统；CHNet外接24VDC电源供电。

2、集成WEB服务器，通过网页可设置设备参数和运行诊断；也可以通过NetDevice工具进行配置；可以任意从LAN1或LAN2口进行配置。

3、实现NAT功能，将LAN1口所连接PLC的IP地址和端口号，映射到LAN2口的任意IP和端口号；

4、可实现SmartIE系列触摸屏连接S71200、S71500等PLC；

5、LAN2口可支持ModbusTCP服务器功能，可以将LAN1口连接的PLC映射成LAN2口的ModbusTCP服务器；

6、LAN2口可支持CHNetS7协议服务器功能，可以将LAN1口连接的PLC映射成LAN2口的CHNetS7协议服务器，方便使用CHNetOPC功能；

7、支持可达32个的LAN2/LAN1的服务器/客户机并发模型，LAN2口最多可支持32个上位机访问；

8、采用CHNetS7协议或者ModbusTCP的方式，皆可实现高级语言（如VB、VC、C#等）编程，实现与PLC的数据通讯，方便开发生产管理系统。

9、支持OPC通道的SCADA（上位组态软件）以OPC方式与PLC通讯。

10、支持用户侧通过以太网实现固件更新，免费提供集成更多功能的固件，一次购买硬件，永久升级。

如何把Profinet 转 ModbusTCP/跨网段通信模块快速配置，如下文：

1：打开Net模块配置和诊断工具，选择本地连接快速搜索到设备 （注意：本机IP要与模块IP在同一网段）

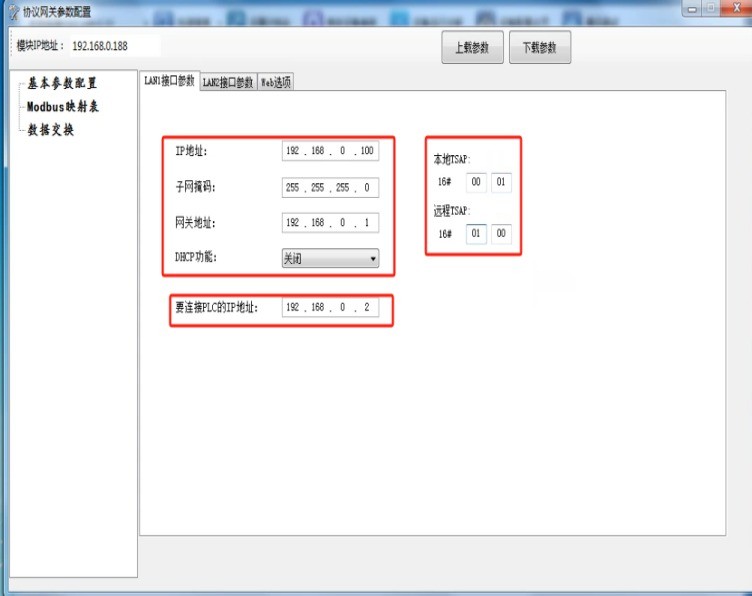

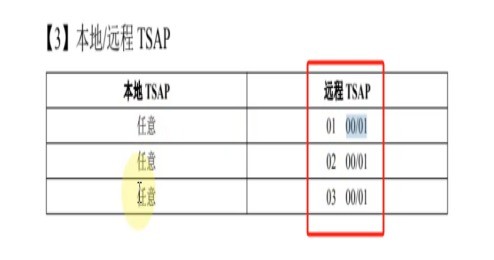

2：进入修改设备参数页面修改IP地址要与本机在同一个网段 设置要连plc地址和本地/远程TSAP码（要特别注意TSAP码）设置完成下载参数到模块：

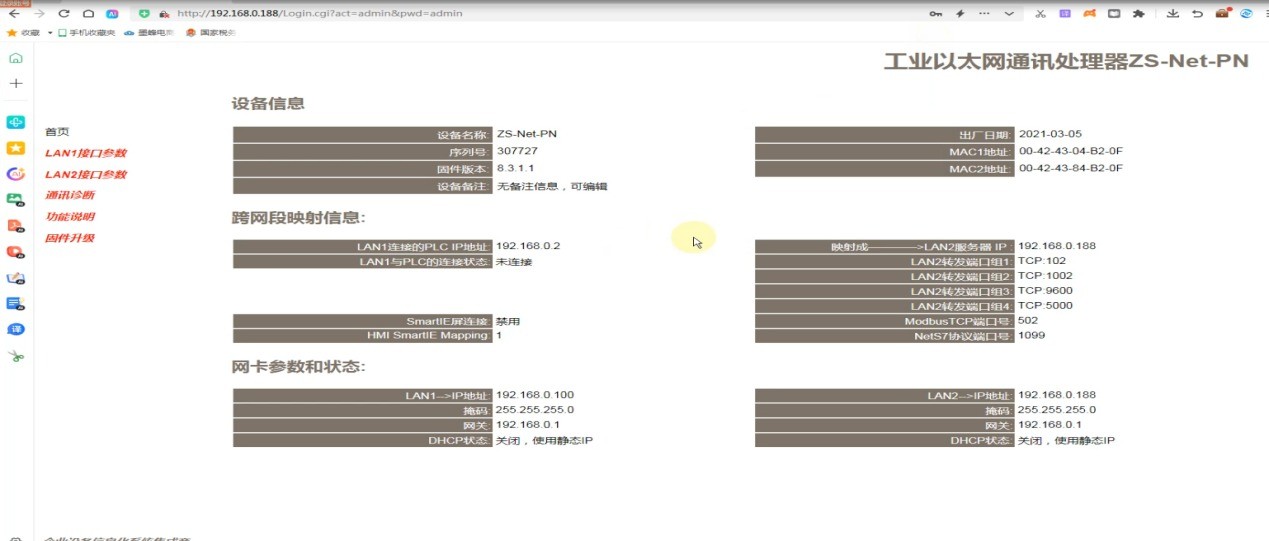

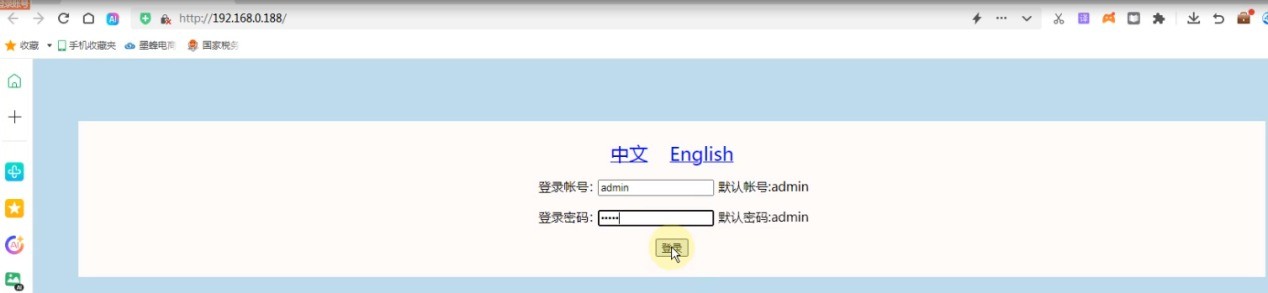

3：打开浏览器输入网关IP进入网关参数页面：

4：监控设备的连接状态：

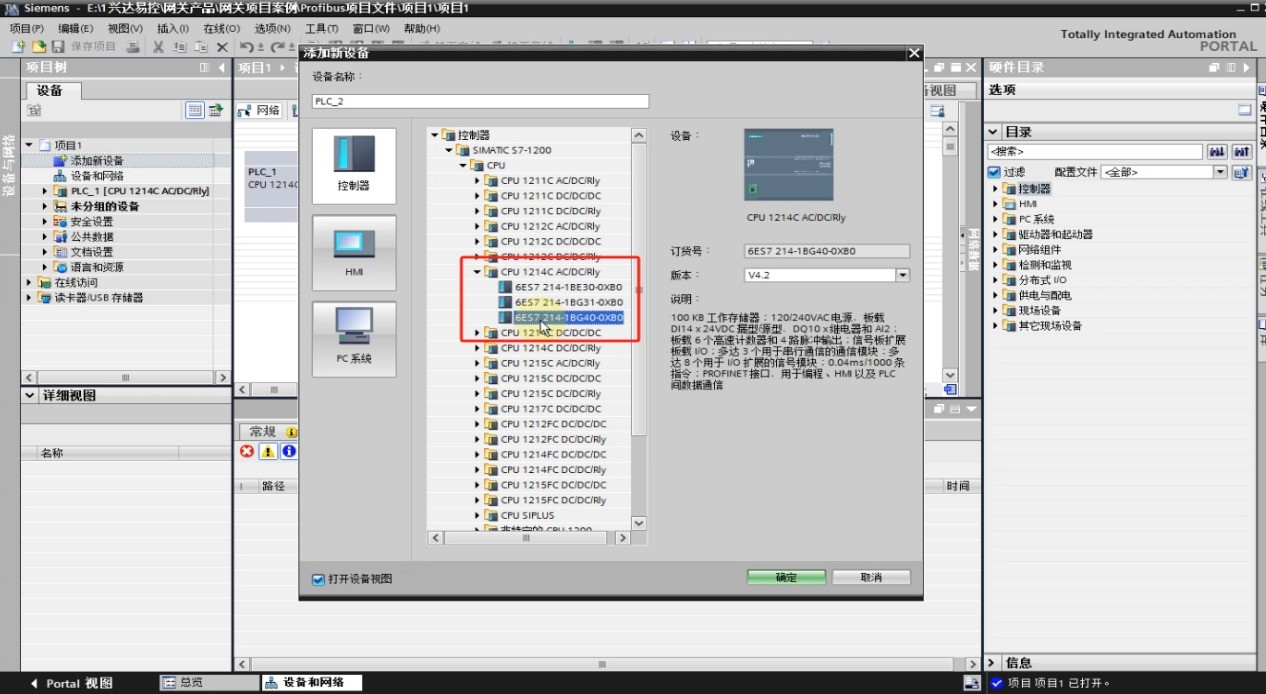

5：打开博图配置软件 添加新设备 选择plc型号：

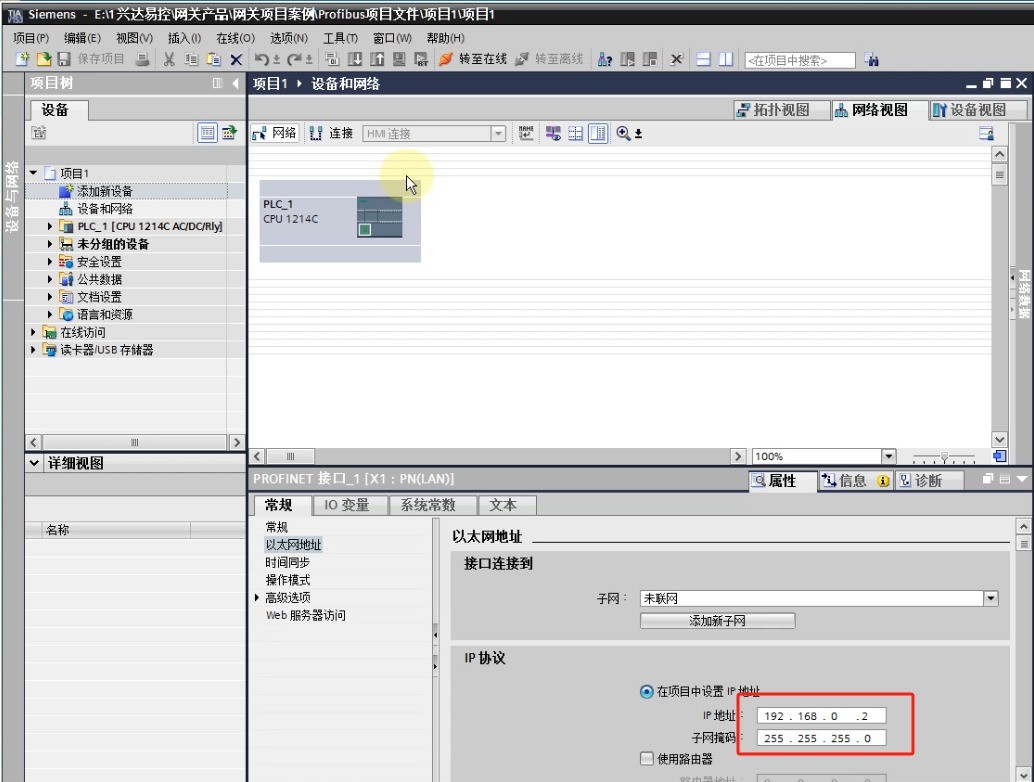

6：设置plc的IP地址：

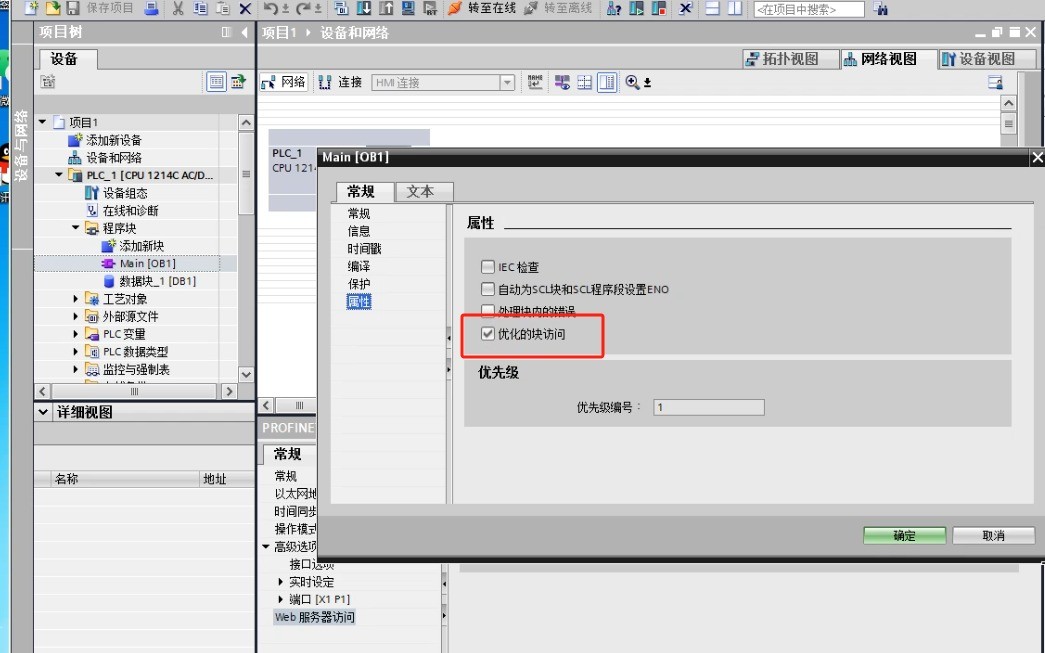

7：在左侧项目树 程序块里鼠标右击进入到程序块属性 关闭/开启优化的块访问 设置完成点击下载：

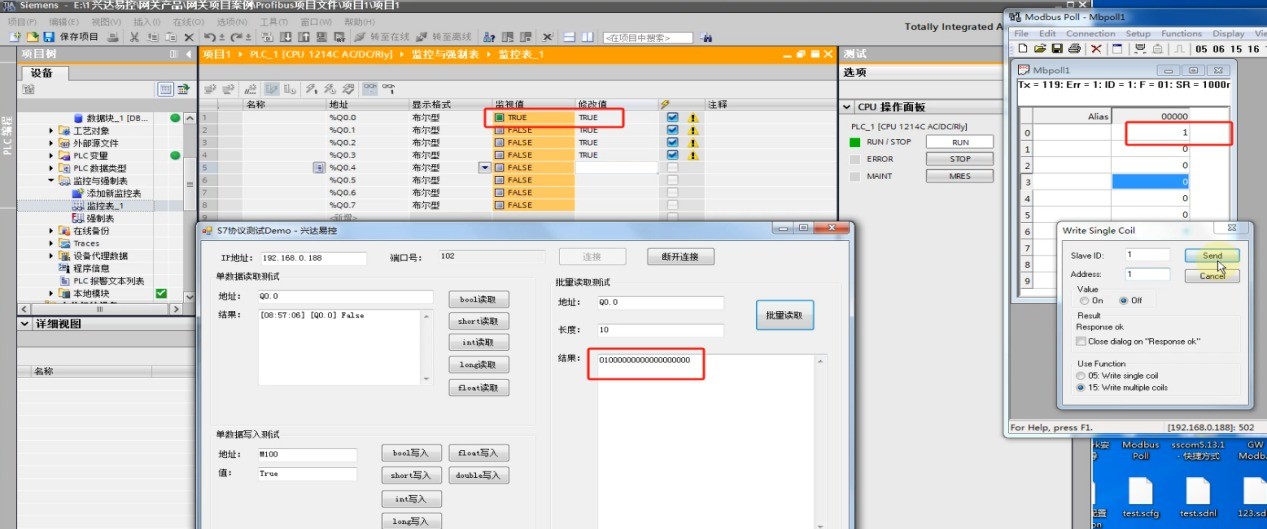

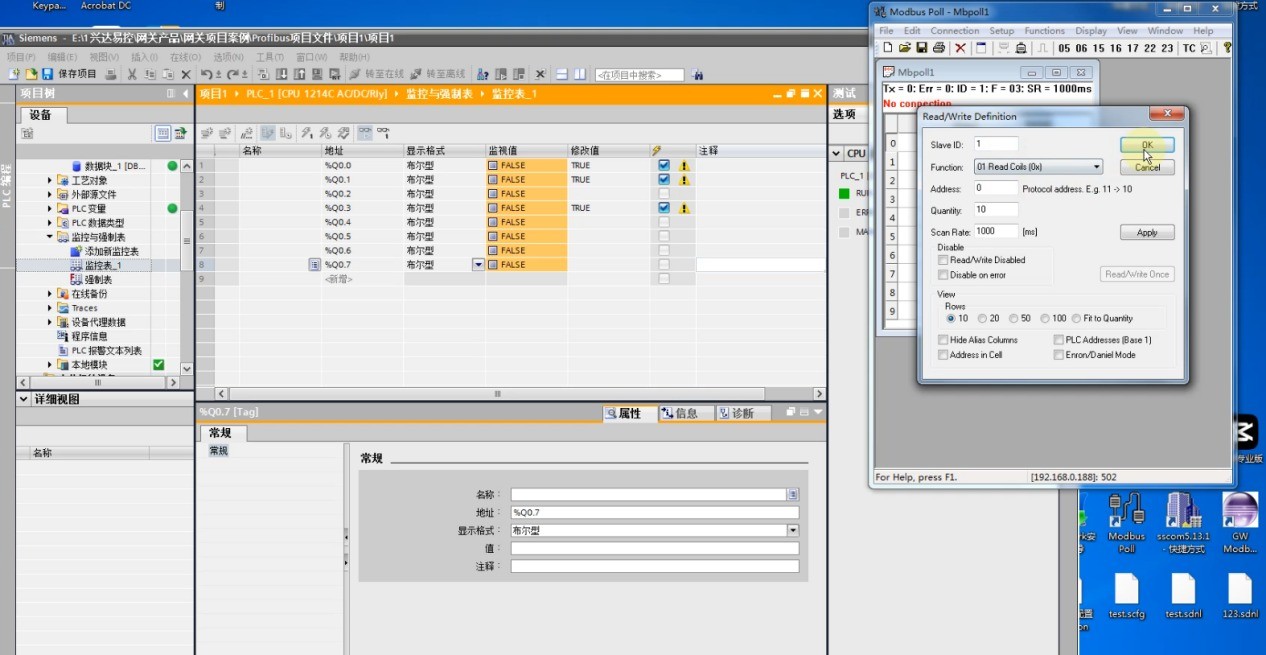

8：创建新的监控表 打开modbus poll 进行连接：

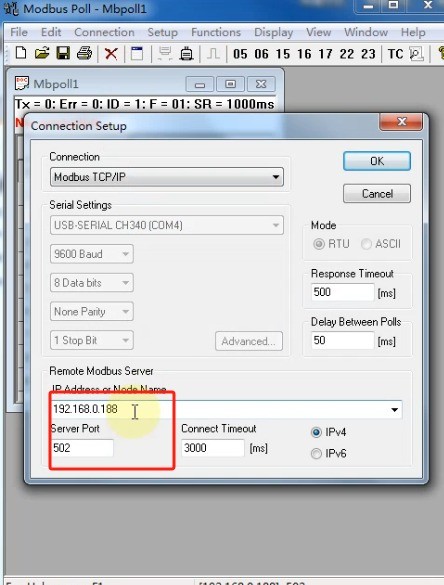

9：选择modbus TCP 输入模块IP地址进行连接：

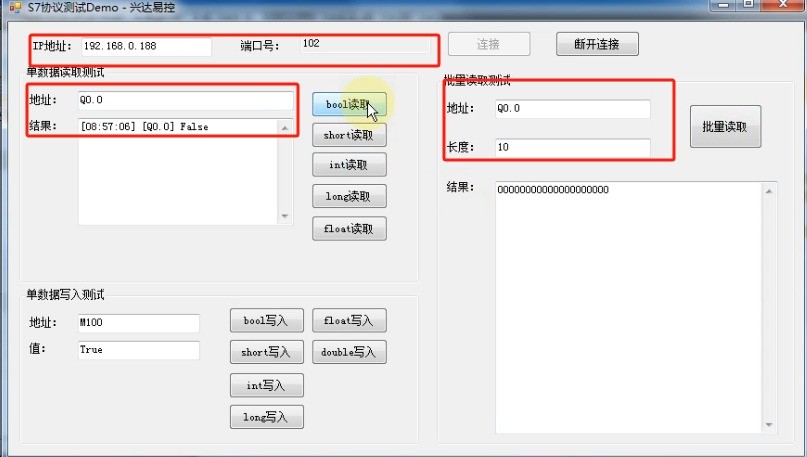

10：打开S7协议测试Demo软件输入模块地址进行连接：

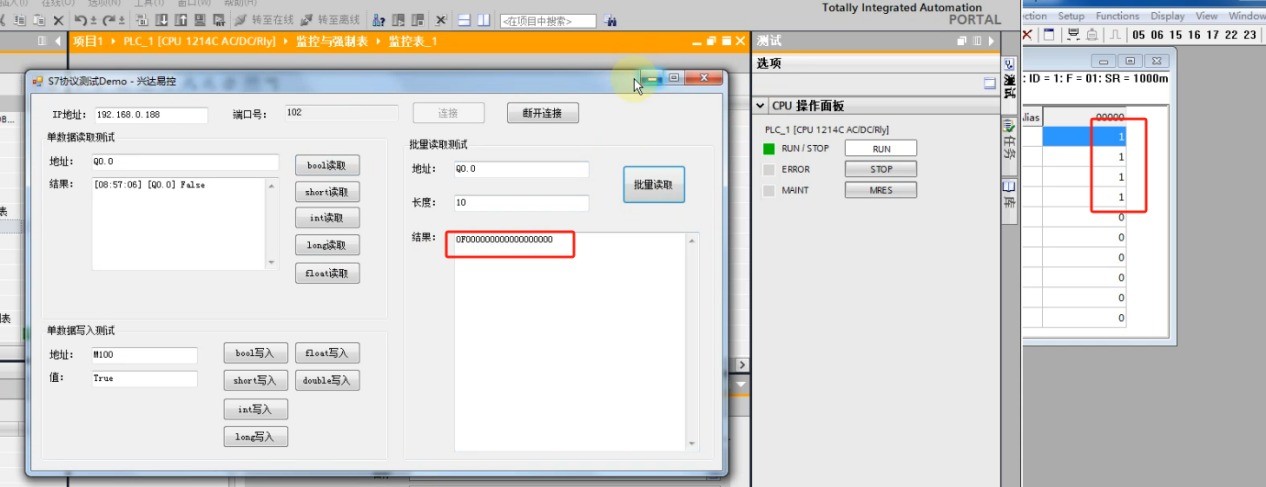

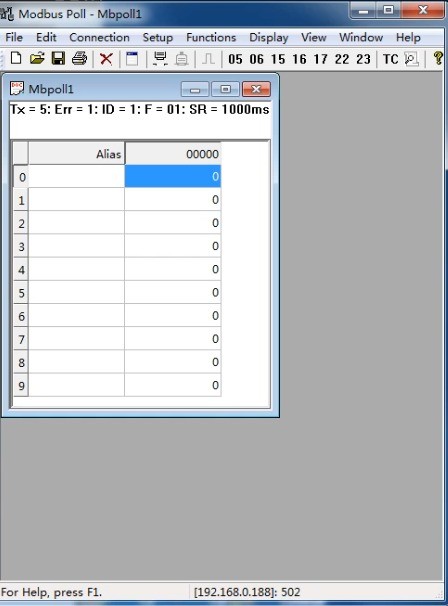

11：成功建立连接 双向读写正常：

Profinet转Modbus TCP/跨网段通信模块作为工业自动化领域的一种关键技术，通过实现不同网络协议间的互联互通，为系统的集成和优化提供了有力支持。
随着工业互联网技术的不断发展，这一技术的应用前景将更加广阔。
